33. Сети Frame relay. Принципы функционирования. Структура протокольного стека.

Сети frame relay - сравнительно новые сети, которые гораздо лучше подходят для передачи пульсирующего трафика локальных сетей по сравнению с сетями Х.25, правда, это преимущество проявляется только тогда, когда каналы связи приближаются по качеству к каналам локальных сетей, а для глобальных каналов такое качество обычно достижимо только при использовании волоконно-оптических кабелей.

Преимущество сетей frame relay заключается в их низкой протокольной избыточности и дейтаграммном режиме работы, что обеспечивает высокую пропускную способность и небольшие задержки кадров. Надежную передачу кадров технология frame relay не обеспечивает. Сети frame relay специально разрабатывались как общественные сети для соединения частных локальных сетей. Они обеспечивают скорость передачи данных до 2 Мбит/с.

Особенностью технологии frame relay является гарантированная поддержка основных показателей качества транспортного обслуживания локальных сетей - средней скорости передачи данных по виртуальному каналу при допустимых пульсациях трафика. Кроме технологии frame relay гарантии качества обслуживания на сегодня может предоставить только технология АТМ, в то время как остальные технологии предоставляют требуемое качество обслуживания только в режиме «с максимальными усилиями» (best effort), то есть без гарантий.

Технология frame relay в сетях ISDN стандартизована как служба. В рекомендациях 1.122, вышедших в свет в 1988 году, эта служба входила в число дополнительных служб пакетного режима, но затем уже при пересмотре рекомендаций в 1992-93 гг. она была названа службой frame relay и вошла в число служб режима передачи кадров наряду со службой frame switching. Служба frame switching работает в режиме гарантированной доставки кадров с регулированием потока. На практике поставщики телекоммуникационных услуг предлагают только службу frame relay.

Технология frame relay использует для передачи данных технику виртуальных соединений, аналогичную той, которая применялась в сетях Х.25, однако стек протоколов frame relay передает кадры (при установленном виртуальном соединении) по протоколам только физического и канального уровней, в то время как в сетях Х.25 и после установления соединения пользовательские данные передаются протоколом 3-го уровня.

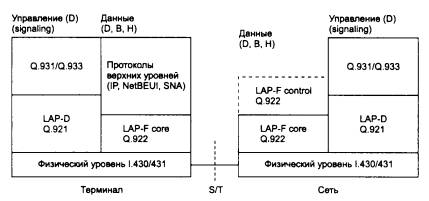

Структура стека

Основу технологии составляет протокол LAP-F core, который является весьма упрощенной версией протокола LAP-D. Протокол LAP-F (стандарт Q.922 ITU-T) работает на любых каналах сети ISDN, а также на каналах типа Т1/Е1. Терминальное оборудование посылает в сеть кадры LAP-F в любой момент времени, считая что виртуальный канал в сети коммутаторов уже проложен. При использовании PVC оборудованию frame relay нужно поддерживать только протокол LAP-F core.

34. Сети Frame relay. Принципы адресации, установления соединения и передачи данных.

35. Сети Frame relay. Перегрузки и принципы их устранения.

36. Сети АТМ. Принципы функционирования. Структура протокольного стека. Виртуальные каналы и пути.

ATM (англ. Asynchronous Transfer Mode — асинхронный способ передачи данных) — сетевая технология, основанная на передаче данных в виде ячеек (cell) фиксированного размера (53 байта), из которых 5 байтов используется под заголовок.

Сеть строится на основе АТМ коммутатора и АТМ маршрутизатора. Технология реализуется как в локальных, так и в глобальных сетях. Допускается совместная передача различных видов информации, включая видео, голос.

Ячейки данных, используемые в ATM, меньше в сравнении с элементами данных, которые используются в других технологиях. Небольшой, постоянный размер ячейки, используемый в ATM, позволяет:

* передавать данные по одним и тем же физическим каналам, причём как при низких, так и при высоких скоростях;

* работать с постоянными и переменными потоками данных;

* интегрировать любые виды информации: тексты, речь, изображения, видеофильмы;

* поддерживать соединения типа точка-точка, точка-множество, множество-множество.

Технология ATM предполагает межсетевое взаимодействие на трёх уровнях.

Для передачи данных от отправителя к получателю в сети ATM создаются виртуальные каналы, VC (англ. Virtual Circuit), которые бывают двух видов:

* постоянный виртуальный канал, PVC (Permanent Virtual Circuit), который создаётся между двумя точками и существует в течение длительного времени, даже в отсутствие данных для передачи;

* коммутируемый виртуальный канал, SVC (Switched Virtual Circuit), который создаётся между двумя точками непосредственно перед передачей данных и разрывается после окончания сеанса связи.

Для маршрутизации в пакетах используют так называемые идентификаторы пакета. Они бывают двух видов:

* VPI (англ. virtual path identificator) — идентификатор виртуального пути (номер канала)

* VCI (англ. virtual connect identificator) — идентификатор виртуального соединения (номер соединения).

Стек протоколов АТМ:

Протокол АТМ занимает в стеке протоколов АТМ примерно то же место, что протокол IP в стеке TCP/IP или протокол LAP-F в стеке протоколов технологии frame relay. Протокол АТМ занимается передачей ячеек через коммутаторы при установленном и настроенном виртуальном соединении, то есть на основании готовых таблиц коммутации портов. Протокол АТМ выполняет коммутацию по номеру виртуального соединения, который в технологии АТМ разбит на две части - идентификатор виртуального пути (Virtual Path Identifier, VPI) и идентификатор виртуального канала (Virtual Channel Identifier, VCI). Кроме этой основной задачи протокол АТМ выполняет ряд функций по контролю за соблюдением трафик - контракта со стороны пользователя сети, маркировке ячеек-нарушителей, отбрасыванию ячеек-нарушителей при перегрузке сети, а также управлению потоком ячеек для повышения производительности сети (естественно, при соблюдении условий трафик - контракта для всех виртуальных соединений).
