2.7.Окна и двери
Окна запроектированы с двойным остеклением с раздельными переплетами двухстворчатые и одностворчатые. Всего в запроектированном здании мною подобрано к установке 3 вида окон. При разработке проекта подобрано 3 вида дверей . Среди них есть как наружные двери, так и внутренние. Все они по способу открывания – распашные. Запроектированы как однопольные, так и двупольные двери.
Таблица Ведомость проёмов
-
Марка
Размер проёма, мм
ОК1
1510х1510
2
2100х1510
3
910х1510
Таблица Спецификация деревянных изделий
Позиция |
Обознаение |
Наименование |
Коли-во |
Масса ед., кг |
Примечание |
|
||||||||
1-5 |
5-1 |
А-В |
В-А |
всего |
|
|||||||||
Дверные блоки |
|
|||||||||||||
1 |
СТБ1138-98 |
ДВДГ21-9 |
- |
- |
- |
- |
95 |
112 |
|
|
||||
2 |
СТБ1138-98 |
ДНДГ21-12п |
- |
- |
- |
- |
20 |
56 |
|
|
||||
3
|
СТБ1138-98 |
ДНДГ21-7п |
- |
- |
- |
- |
50 |
38 |
|
|
||||
Окна |
|
|
15 |
|||||||||||
ОК1 |
СТБ1108-98 |
|
15 |
16 |
- |
- |
40 |
44 |
|
|
||||
2.8.Полы
Таблица Экспликация полов
Номер помещения |
Тип пола |
Схема пола |
Данные элементов пола |
Площадь м2 |
4,7 |
Керамическая плитка |
|

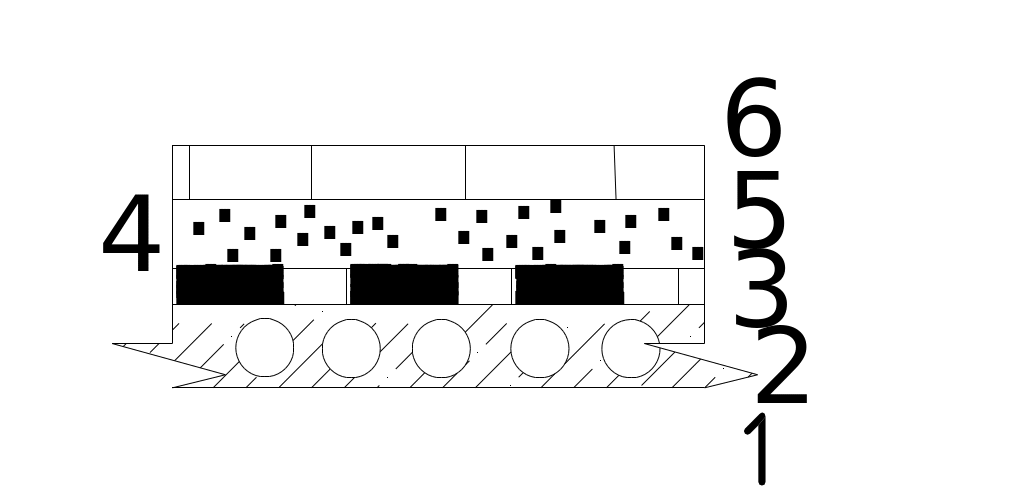

4.Покрытие – плитка керамическая-12мм. 3.Стяжка-цементно-песчаный раствор М150-30мм. 2.Бетонная подготовка - 200. 1.Подсыпка - 370 |
51,43 |
1,2,3,5,6,8,9,10,11 |
Линолеум |
|

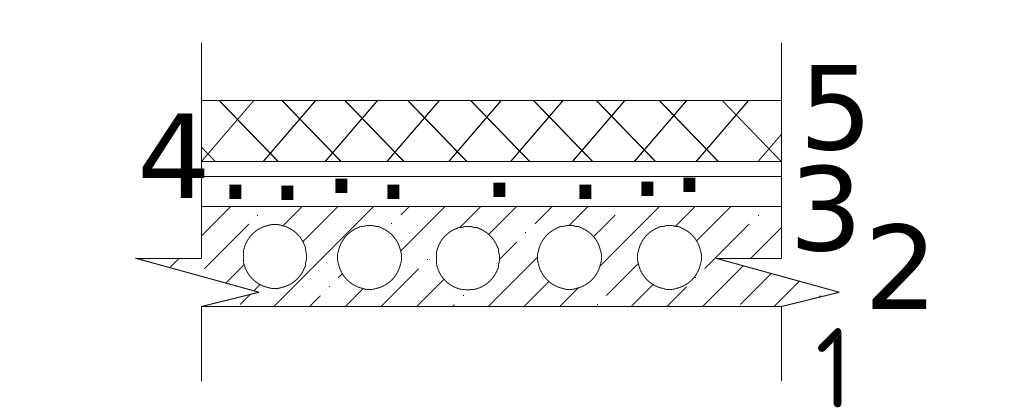

5.Покрытие – линолеум на теплозвукоизоляционной основе-5мм. 4.Прослойка-клеящая мастика– 1мм. 3.Стяжка-цементно-песчаный раствор М150-30мм. 2.Бетонная подготовка - 200. 1.Подсыпка - 370. |
294,32 |
