28. Способы регулирования отпуска теплоты от тэц
Регулирование отпуска теплоты при использовании водяных тепловых сетей
возможно двух видов: качественное — изменением температуры воды в подающей
магистрали и количественное — изменением расхода сетевой воды. Из формулы
(4.19) следует, что
Qor = Gс.вcc.в(tп.с - tо.с) = αotV(tпом - tн) (4-19а)
где cc.в — удельная теплоемкость сетевой воды, кДж/(кг * К).
При качественном регулировании Gс.в= const; если значение температуры внутри помещения tпом постоянно, то температуры воды в подающей и обратной магистралях изменяются практически линейно в зависимости от температуры наружного воздуха tн Верхнее значение температуры воды в подающей линии при низшей расчетной температуре наружного воздуха tн н.р определяется технико-экономическими расчетами и составляет для городов России 150 °С. При этом наибольшая температура «обратной» воды в зависимости от системы теплоснабжения и других факторов равна 50—70 °С.

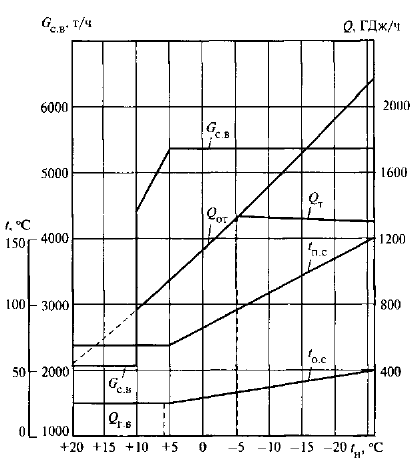

При температуре наружного воздуха, равной температуре внутри помещения (18—20 °С), отопление прекращается, вода как в подающей, так и в обратной линии теоретически имеет температуру, равную температуре наружного воздуха, т. е. также 18—20 °С. Следовательно, графики изменения температуры воды в подающей и обратной магистралях при качественном регулировании являются прямыми линиями, проходящими соответственно через максимальные значения
tп с = 150 °С и tо с = 55-70 °C при tн н.р (рис. 4.10).
При отключении отопления температура воды в подающей магистрали составляет примерно 70 °С и сохраняется постоянной при всех tн
В табл. 4.1 приведены значения температур сетевой воды в подающей tnc и обратной tо.с магистралях при разных температурах наружного воздуха tн и значениях доли отпуска теплоты при горячем водоснабжении "гв для закрытой и открытой систем горячего водоснабжения.
При температуре воды в подающей линии выше 70 °С расход сетевой воды Gcв = const. При постоянной температуре сетевой воды в подающей линии, равной примерно 70 °С и соответствующей температуре «обратной» воды, отопительная нагрузка с повышением температуры наружного воздуха уменьшается, расход сетевой воды GCB также уменьшается до тех пор, пока при tн = 8-10 °С не отключат отопление. При дальнейшем повышении температуры наружного воздуха остается лишь бытовая условно постоянная нагрузка Qг.в температуры воды при этом также постоянны, и, следовательно, расход сетевой воды в данном случае GCB = Qг.в/(τсв • cр) также постоянная величина. Таким образом, в преобладающей части всего диапазона изменения температуры наружного воздуха GCB = const и используется качественное регулирование.
Качественное регулирование позволяет поддерживать давление греющего пара, поступающего из отборов турбин в сетевые подогреватели, в соответствии с требуемой температурой сетевой воды, понижая это давление с повышением температуры наружного воздуха и уменьшением отопительной нагрузки. Такой метод peгyлирования отпуска теплоты энергетически наиболее выгоден и получил в нашей стране преимущественное распространение.
