16. Стеновая система

Разработаны типовые серии 14-17-этажных зданий с шагом несущих внутренних железобетонных монолитных стен 3,6 - 7,2 м.

Конструктивные решения монолитных зданий. Монолитные здания выполняют в различных вариантах конструктивных систем в зависимости от решений основных несущих конструкций:

• стеновая система с малым шагом несущих внутренних стен (вариант 1);

• стеновая система с широким шагом несущих внутренних стен (вариант 2):

• каркасная безригельная система;

• конструктивная безригельная система с несущими пилонами;

• конструктивная ригельная система с несущими пилонами;

• каркасная система с плоским перекрытием коробчатого типа.

Стеновая система с малым (широким) шагом несущих стен (варианты 1 и 2).

При этих конструктивных схемах несущими конструкциями являются поперечные сплошные стены из монолитного бетона, расположенные с малым (3,0 -3,6 м) или с широким шагом (до 9,0 м).

Расположение стен с малым шагом усложняет свободу планировки, особенно в случаях перепланировки квартир.

Несущие внутренние стены — это бетонные пластины, работающие на внецентренное сжатие. Их армируют двумя сетками, соединенными между собой специальными арматурными шпильками. Возможен вариант армирования вертикальными каркасами, к которым крепят арматурные сетки.

17. Основные конструктивные элементы зданий.

Фундамент или основание, — несущая конструкция, часть здания, сооружения, которая воспринимает все нагрузки от вышележащих конструкций и распределяет их по основанию. Как правило, изготавливаются из бетона, камня или дерева.

Гидроизоляция — защита строительных конструкций, зданий и сооружений от проникновения воды или материала сооружений от вредного воздействия омывающей или фильтрующей воды или другой агрессивной жидкости. Гидроизоляция обеспечивает нормальную эксплуатацию зданий, сооружений и оборудования, повышает их надёжность и долговечность.

Кровля — оболочка крыши или покрытия здания, подвергающаяся атмосферным воздействиям. Главной её функцией является отвод дождевой и талой воды. Главными свойствами кровли является лёгкость, долговечность, экономичность в изготовлении и эксплуатации.

Обрешётка — решётчатая конструкция или сплошной настил, устанавливаемый поверх стропильных ног. Является основанием для крепления кровельного материала и участвует в усилении пространственной структуры крыши. Может изготавливаться из дерева (доски, брусья, фанера) и металла (кровельные прогоны).

Стропила — несущая система скатной крыши. Состоят из наклонных стропильных ног, вертикальных стоек и наклонных подкосов. При необходимости «связываются» понизу горизонтальными подстропильными балками.

Карниз — выступающий элемент внутренней и внешней отделки зданий, помещений, мебели. В архитектуре карниз отделяет плоскость крыши от вертикальной плоскости стены, или разделяет плоскость стены по выделенным горизонтальным линиям.

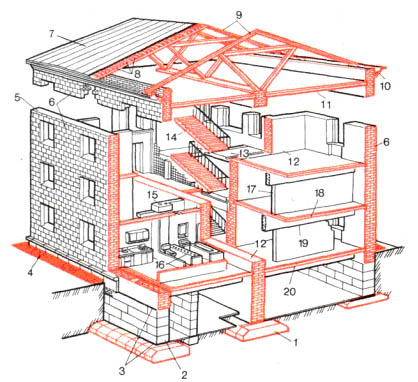

Р ис1. Констр-ная схема многоэт-го здания:1-фундамент,2-стены подвала, 3-гидроизоляция,4-отмостка, 5-наруж­ные стены, 6-облицовочные плиты, 7-кровельное покрытие, 8-обрешетка, 9- деревянные стропила, 10-карниз, 11-чердачное перекрытие, 12-внут­ренние стены, 13- лестничные площадки,14-лестничные марши,15-санитарно-технические блоки,16- вентиляционный блок,17-перегородки, 18-между­этажные перекрытия,19-ригели,20-перекрытие над подвалом
