Водонапорные башни (назначения, конструкции).
Водонапорная башня — сооружение в системе водоснабжения для регулирования напора и расхода воды в водопроводной сети, создания её запаса и выравнивания графика работы насосных станций.
Водонапорная башня состоит из бака (резервуара) для воды, обычно цилиндрической формы, и опорной конструкции (ствола). Регулирующая роль водонапорной башни заключается в том, что в часы уменьшения водопотребления избыток воды, подаваемой насосной станцией, накапливается в водонапорной башне и расходуется из нее в часы увеличенного водопотребления. Высота водонапорной башни (расстояние от поверхности земли до низа бака) обычно не превышает 25 м, в редких случаях — 30 м; ёмкость бака — от нескольких десятков м³ (для малых водопроводов) до нескольких тысяч м³ (в больших городских и промышленных водопроводах). Опорные конструкции выполняются в основном из стали, железобетона, иногда из кирпича, баки — преимущественно из железобетона и стали. Водонапорные башни оборудуют трубами для подачи и отвода воды, переливными устройствами для предотвращения переполнения бака, а также системой замера уровня воды с телепередачей сигналов в диспетчерский пункт. Объём башни – от 10 до 150 м.куб.
Так выглядит устаревшая система водоснабжения.
Так выглядит современная более компактная и надежная система водоснабжения
Лестницы дня общественных зданий.
Лестницы в зданиях служат для вертикальной связи помещений, находящихся на разных уровнях.
По назначению различают лестницы: основные (или главные) – для повседневной эксплуатации, вспомогательные – запасные, пожарные, аварийные, служебные, служащие для аварийной эвакуации, сообщения с чердаком или подвалом, для подхода к различному оборудованию и др., входные – для входа в здание, устраиваемые обычно в виде широкой входной площадки со ступенями.
По расположению в здании различают: внутренние лестницы общего пользования, расположенные в лестничных клетках, или открытые в парадных вестибюлях – холлах общественных зданий, внутриквартирные, служащие для связи жилых помещений в пределах одной квартиры при расположении ее в нескольких уровнях, и наружные.
Лестницы состоят из наклонных элементов – лестничных маршей со ступенями и горизонтальных площадок, из которых одни находятся на уровне этажа – этажные площадки, а другие – между этажами – промежуточные или междуэтажные площадки. В зависимости от количества маршей в пределах этажа лестницы подразделяют на одно-, двух-, трех- и четырехмаршевые. Применяют также лестницы с перекрещивающимися маршами, с забежными ступенями, винтовые лестницы.

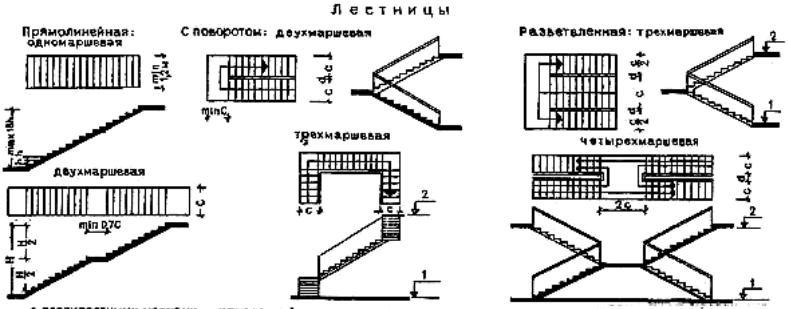

Типы лестниц:
двухмаршевая;
трехмаршевая;
объемный блок-лестница:
площадка этажная;
лестничный марш;
ступени;
косоур;
площадочная балка

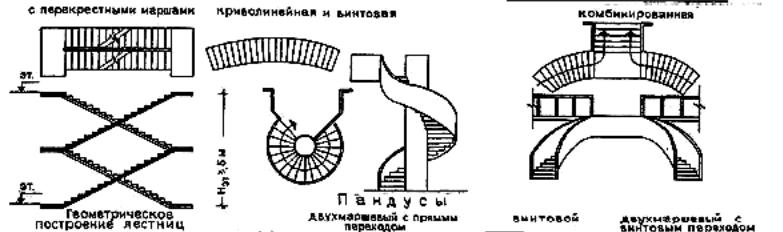

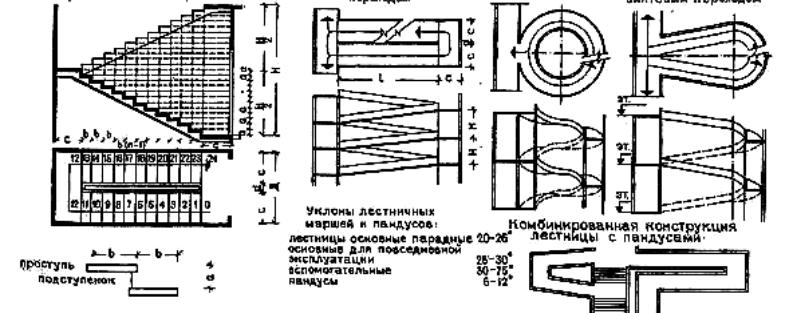

Рис. 152. Принципиальные схемы лестниц и пандусов
Уклоном лестничного марша называют отношение высоты к горизонтальной проекции марша или заложению. Шириной марша считают расстояние от стены до ограждения лестницы или расстояние между двумя ограждениями.
