4) Четырехуровневая модель

Кроме справочной модели OSI ISO существует еще одна модель, разработанная преимущественно для глобальных сетей и зафиксированная в серии документов RFC (Request for Comment), описывающих внутреннюю работу сетей Internet и стандарты стека протоколов TCP/IP. В связи с этим такую модель часто называют TCP/IP-моделью. Набор протоколов TCP/IP включает в себя как протоколы сетевых уровней, так и протоколы поддержки приложений. Поскольку стек TCP/IP сегодня весьма широко распространен, многие из TCP/IP протоколов были использованы как базис для стандарта ISO. Более того, так как все спецификации протоколов TCP/IP являются открытыми и не требуют для использования оплаты каких-либо лицензий, они широко используются для создания сетевого окружения открытых систем. Тем не менее, на практике существует два основных стандарта открытых систем – стек TCP/IP и ISO.

Модель TCP/IP содержит четыре уровня.

IV уровень (уровень сетевого интерфейса) – самый нижний –соответствует физическому и канальному уровням модели OSI.

III уровень (уровень межсетевого взаимодействия) соответствует сетевому уровню семиуровневой модели и занимается передачей пакетов с использованием различных транспортных технологий, а также

составлением и модификацией таблиц маршрутизации.

II уровень (транспортный, или основной) включает в себя транспортный и сеансовый уровни в терминах ISO. Он "обращается" к межсетевому уровню, посылает и получает данные.

I уровень – последний –– уровень прикладных программ, объединяющий уровень представления данных и прикладной уровень.

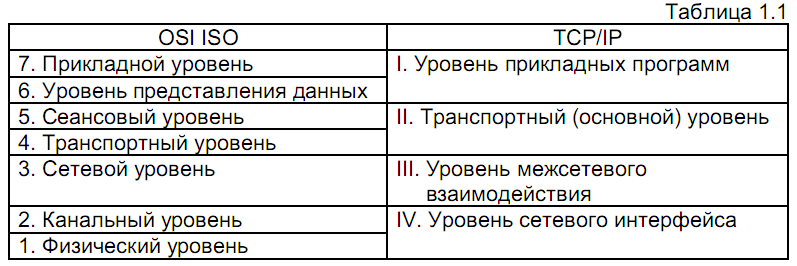

Приблизительное соответствие уровней моделей OSI ISO и TCP/IP показано в табл. 1.1.

Несмотря на то, что долгое время модель TCP/IP имела достаточно узкое применение, находясь "в тени" семиуровневой схемы, сегодня она приобретает все большую популярность. Ее актуальность связана прежде всего с распространением и развитием сетевых технологий internet/intranet, базирующихся на стеке протоколов TCP/IP, а также с более точным отражением процесса сетевого взаимодействия. В большинстве современных публикаций именно четырехуровневая модель принимается в качестве основы.

5) Функции физического и канального уровней

В качестве нижних уровней модели взаимодействия открытых систем рассмотрим канальный и физический.

Физический уровень, как уже упоминалось, обеспечивает механические, электрические, функциональные и процедурные средства для активации, поддержки и разрыва физических соединений между узлами. Физический уровень состоит из двух подуровней: – подуровня, не зависящего от физической среды (Physical Media Independent – PMI);

– подуровня, зависящего от физической среды (Physical Media Dependent – PMD).

Подуровни связаны посредством независимого от среды интерфейса (Media Independent Interface – MII). Подуровень PMD через интерфейс, зависящий от физической среды (Media Dependent Interface – MDI), сопряжен с устройством физического уровня (Physical Layer Device – PHY). Модель OSI не определяет какие-либо стандарты для физического уровня.

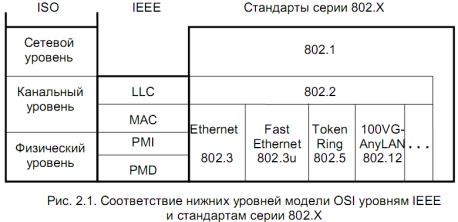

Канальный уровень обеспечивает надежную передачу данных с физического уровня на сетевой и выполняет управление потоками данных и коррекцией ошибок, возникающих на физическом уровне. Стандарт комитета IEEE разделяет канальный уровень на два подуровня – подуровень управления логическим линком (Logical Link Control – LLC) и подуровень управления доступом к среде (Media Access Control – MAC) (см. рис. 2.1).

Подуровень LLC обеспечивает интерфейс с сетевым уровнем и описывается стандартом IEEE 802.2. Этот подуровень при передаче информации отвечает за объединение данных в кадры с адресами и полями контроля, а при получении – за обработку кадров, включающую распознавание адреса, проверку контрольных кодов и распаковку.

Подуровень MAC, в свою очередь, разбивается еще на несколько уровней и описывается целым рядом стандартов (IEEE 802.3, .4, .5, .12 и др.) в зависимости от типа используемой среды передачи данных. Функции этого подуровня различны в зависимости от конкретного типа среды.
