24. Серверы

Файловый сервер (файл-сервер) – высокопроизводительный компьютер с накопителем на магнитном диске большой ёмкости, предназначенным для хранения файлов клиентов сети, управления работой в сети и обслуживания прикладных процессов пользователей.

В настоящее время самыми массовыми являются сети, реализующие архитектуру “клиент–сервер” или “клиент–файловый сервер”. Сутью таких архитектур является концентрация основных ресурсов сети (файлов, баз данных, функций и т. п.) и реализация управляющих функций на выделенном компьютере сети – файл-сервере. Выделяют три класса серверов, которые, в свою очередь, определены масштабом вычислительных сетей: суперсерверы высокого класса для глобальных и корпоративных сетей, серверы высокого класса для корпоративных и локальных сетей и серверы ЛВС. Суперсерверы, по существу являясь специализированными компьютерами, имеют самые высокие технологические решения, поддержаны консультационными и сопровождающими службами компаний-производителей. Более доступными являются серверы корпоративных и локальных сетей.

Сервер базы данных (СБД) – компонент вычислительной сети, который принимает все запросы клиентов к БД и возвращает им результаты поиска. СБД обеспечивают снижение нагрузки на сеть при множественном одновременном обращении клиентов к БД, реализуют процедуры поддержки целостности и восстановления в случае сбоев, имеют гибкие механизмы разграничения доступа и ряд других функций. Примером может служить SQL Server компании Microsoft.

Сервер резервирования предназначен для сохранения и восстановления данных в сетях. Сервер включается непосредственно в сеть передачи данных и представляет собой ПК с высокоскоростной системной шиной и внешним накопителем высокой емкости (от 2 до 16 и более Гбайт). Такой сервер обеспечивает общее или выборочное резервирование и восстановление информации файловых серверов и рабочих станций без нарушения функционирования сети.

Сервер печати (Net Port Server) – аппаратное средство, обеспечивающее автономную работу одного или нескольких принтеров в сети без привлечения ресурсов файлового сервера или рабочих станций.

Почтовый сервер – простое и удобное средство для организации обмена и совместного использования информации внутри организации, коллектива или между организациями. Как правило, совместим с существующими сетями и программным обеспечением. Реализует следующие функции: передачу сообщений, поддержку коллективной работы, совместное использование ресурсов, разработку приложений, групповое планирование времени и т. п.

Факс-сервер – программно-аппаратное средство отправки и получения факсовых сообщений в концепции электронного офиса.

25. Технология Ethernet

Сетевые технологии в зависимости от поддерживаемого метода доступа, типа кадра, среды передачи данных можно разделить на несколько типов: Ethernet, Token Ring, ARCNet, FDDI и др.

DEC и Intel разработали спецификацию для Ethernet с пропускной способностью 10 Мбит/с стандарта 802.3.. На логическом уровне в сетях Ethernet применяется топология “шина”, при которой все логические устройства, подключенные к сегменту сети, равноправны, т. е. любая станция может начать передачу в любой момент времени, если передающая среда свободна, а кадр, передаваемый одной станцией, одновременно анализируется всеми остальными станциями сегмента.

Стандарт 802.3 опредеяет физический уровень (среду передачи, соединители, кодирование сигнала) и нижний подуровень канального уровня, определяющий метод доступа к среде передачи (МАС).

Протокол передачи сообщений метода множественного доступа с контролем несущей и обнаружением конфликтов (CSMA/CD) определяет способ передачи данных от одного узла к другому через кабельную сеть. Протокол CSMA/CD является частью уровня МАС. На этом уровне определяются формат передачи информации по сети и способ доступа к сети (или управления сетью) для передачи данных.

Рассмотрим четыре основные разновидности форматов кадров Ethernet.

Следующие поля входят в состав кадров каждого из четырех типов:

– P – преамбула, представляет собой семибайтовую последовательность единиц и нулей (101010....). Это поле предназначено для синхронизации принимающей и передающей станций;

– SFD – признак начала кадра (10101011);

– DA, SA – адреса получателя и отправителя. Представляют собой физические адреса сетевых адаптеров Ethernet и являются уникальными. Три первых байта адреса назначаются каждому производителю Ethernet-адаптеров, три последних байта определяются самим производителем.

– FCS– контрольная сумма всех полей кадра (за исключением полей преамбулы, признака начала кадра и самой контрольной суммы). Если длина пакета передаваемых данных меньше минимальной величины, то адаптер Ethernet автоматически дополняет его до 46 байт. Этот процесс называется выравниванием. Жесткие ограничения на минимальную длину пакета были введены для обеспечения нормальной работы механизма обнаружения коллизий.

Ethernet_II. Этот тип кадра был разработан первым для сетей Ethernet. Дополнительно содержит поле Type, определяющее тип протокола сетевого уровня, пакет которого переносится этим кадром.

Ethernet_802.3. Этот тип кадра был создан фирмой Novell и является базовым для сетей с CОС NetWare. Дополнительно содержит следующее поле Length, содержащее длину передаваемого пакета.

Ethernet_802.2. Этот тип кадра разработан подкомитетом IEEE 802.3 в результате стандартизации сетей Ethernet. Данный кадр содержит следующие дополнительные поля:

– Length – длина передаваемого пакета;

– DSAP – тип протокола сетевого уровня станции-получателя;

– SSAP ) – тип протокола сетевого уровня станции-отправителя;

– Control – номер сегмента; используется при разбиении длинных IP-пакетов на более мелкие сегменты.

Ethernet_SNAP. Этот кадр является модернизацией кадра Ethernet_802.2 и содержит еще два поля, которые определяют тип протокола верхнего уровня SNAP Protocol ID:

– OUI – ID

В качестве физической среды стандарт для Ethernet на 10 Мбит/с определяет толстый и тонкий коаксиальные кабели и витую пару.

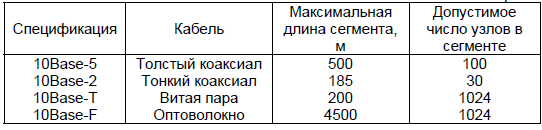

Рассмотрим спецификации для этого класса сетей Ethernet.

Несмотря на целый ряд недостатков, важнейшим из которых является низкая пропускная способность, базовая технология Ethernet до сих пор остаётся наиболее популярной при разработке ЛВС.
