Завдання
Розробити власний варіант IP-структуризації корпоративної мережі (головний будинок і дві філії). Для цього:
навести схему із зазначенням IP-адрес і масок усіх мереж та вузлів корпорації (для філій зазначити IP-адреси і маски об’єднаних мереж). При цьому має використовуватись діапазон INTRANET адрес мереж класу С;
відобразити маршрути, внесені в таблиці маршрутизації всіх маршрутизаторів корпоративної мережі;
забезпечити доступ до INTERNET користувачам корпоративної мережі.
Дані варіанту:
а) забезпечити IP-адресами 500 хостів мережі головного будинку корпорації;
б) крім того, виділити на філії наступну кількість IP-адрес:
на філію1 8000 IP-адрес
на філію2 1000 IP-адрес
4) Провести моделювання розробленої локальної мережі у середовищі Packet Tracer. (Для перевірки працездатності мережі застосувати діагностичні утиліти. У кожній мережі має бути задіяний хоча б один Host)
Виконання роботи

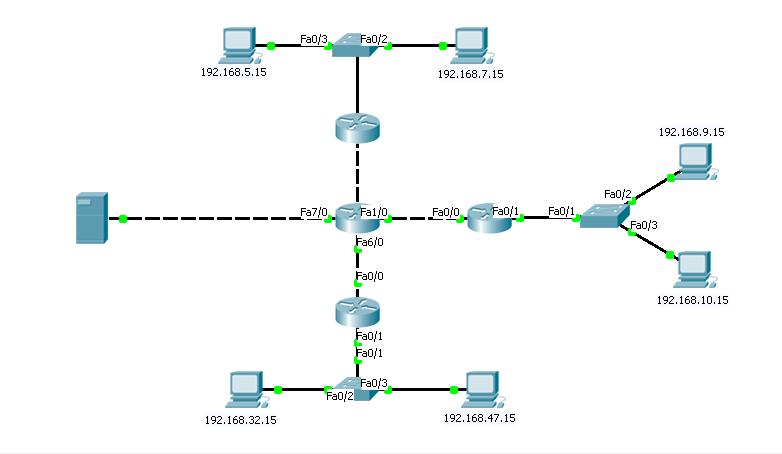

Мережа головного будинку складатиметься з підмереж 192.168.9.0 – 192.168.10.0 з маскою 255.255.255.0
Для адресації мереж філії №1 використаємо об’єднану мережу 192.168.28.0 з маскою 255.255.240.0, що забезпечить адресний простір 192.168.32.0.- 192.168.47.0 (4096 вузлів)
Для адресації мереж філії №2 використаємо об’єднану мережу 192.168.1.0 з маскою 255.255.240.0, що забезпечить адресний простір 192.168.4.0.- 192.168.7.0 (1024 вузли).
Таблиці маршрутизації
Router 0
Network |
Netmask |
Next hop |
192.168.4.0 |
255.255.252.0 |
192.168.1.2 |
192.168.8.0 |
255.255.252.0 |
192.168.12.2 |
192.168.32.0 |
255.255.240.0 |
192.168.28.2 |
0.0.0.0 |
0.0.0.0 |
215.16.17.3 |
Router 1
Network |
Netmask |
Next hop |
192.168.4.0 |
255.255.252.0 |
192.168.4.0 |
0.0.0.0 |
0.0.0.0 |
192.168.1.1 |
Router 2
Network |
Netmask |
Next hop |
192.168.8.0 |
255.255.252.0 |
192.168.8.0 |
0.0.0.0 |
0.0.0.0 |
192.168.12.1 |
Router 3
Network |
Netmask |
Next hop |
192.168.32.0 |
255.255.240.0 |
192.168.32.0 |
0.0.0.0 |
0.0.0.0 |
192.168.28.1 |
Висновок: ознайомився з механізмом ділення на підмережі (subnetting) та механізмом об’єднання мереж (supernetting) на основі існуючої версії протоколу IP – IPv4 та навчився використовувати набуті навички на практиці при конфігурації складніших мереж.
