Лабораторна робота 2.1
Тема. Експлуатація пиляльних ланцюгів
Метою роботи є вивчення складових елементів пиляльного ланцюга, їх різновидів, методу натягування пиляльного ланцюга на шину за допомогою пристосування INTENZ, визначення висоти обмежувача глибини пропилу.
Наочні посібники: пиляльні ланцюги, вимірювальні прилади, плакати, заточувальний інструмент.
Група розподіляється на 2 бригади.
ВСТУП
Якість різання бензиномоторної пилки визначається в першу чергу пиляльним ланцюгом, направляючою та ведучою зірочкою. При здійсненні пиляльних робіт всі ці частини діють як єдиний агрегат і тому обслуговуються разом.
При правильному обслуговуванні ланцюга шини для зірочки забезпечують найкращий режим їх роботи. Неправильне обслуговування ланцюга призводить до руйнування шини та зірочки, ускладнюється пиляння та збільшується потенціальна можливість нещасного випадку.
ТЕРМІНОЛОГІЯ ЛАНЦЮГІВ
-
КРОК ЛАНЦЮГА
Визначається відстанню між трьома будь-якими послідовно розміщеними осями, поділеними на два.

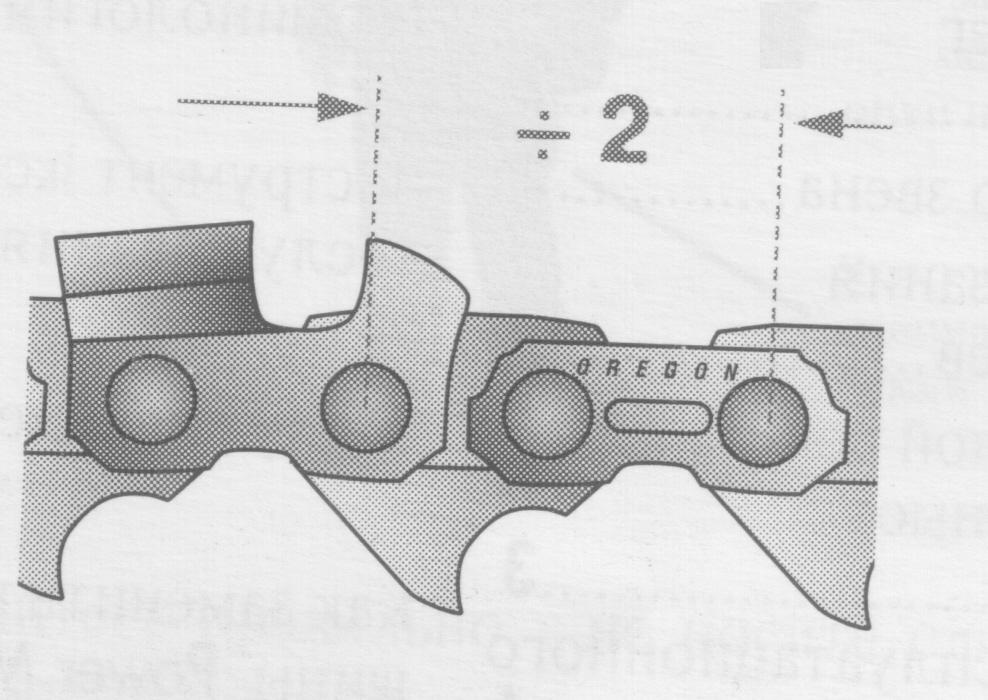

Рис. 1.1 Визначення кроку ланцюга
ТОВЩИНА ВЕДУЧОЇ ЛАНКИ
Товщиною ведучої ланки вважається її максимальна товщина, яка дозволяє їй вільно ковзатися в направляючій канавці шини. Існують наступні промислові стандарти на товщину ведучого ланцюга: 0,043″ (1,1 мм), 0,050″ (1,3 мм), 0,058″ (1,5 мм), 0,063″ (01,6 мм)

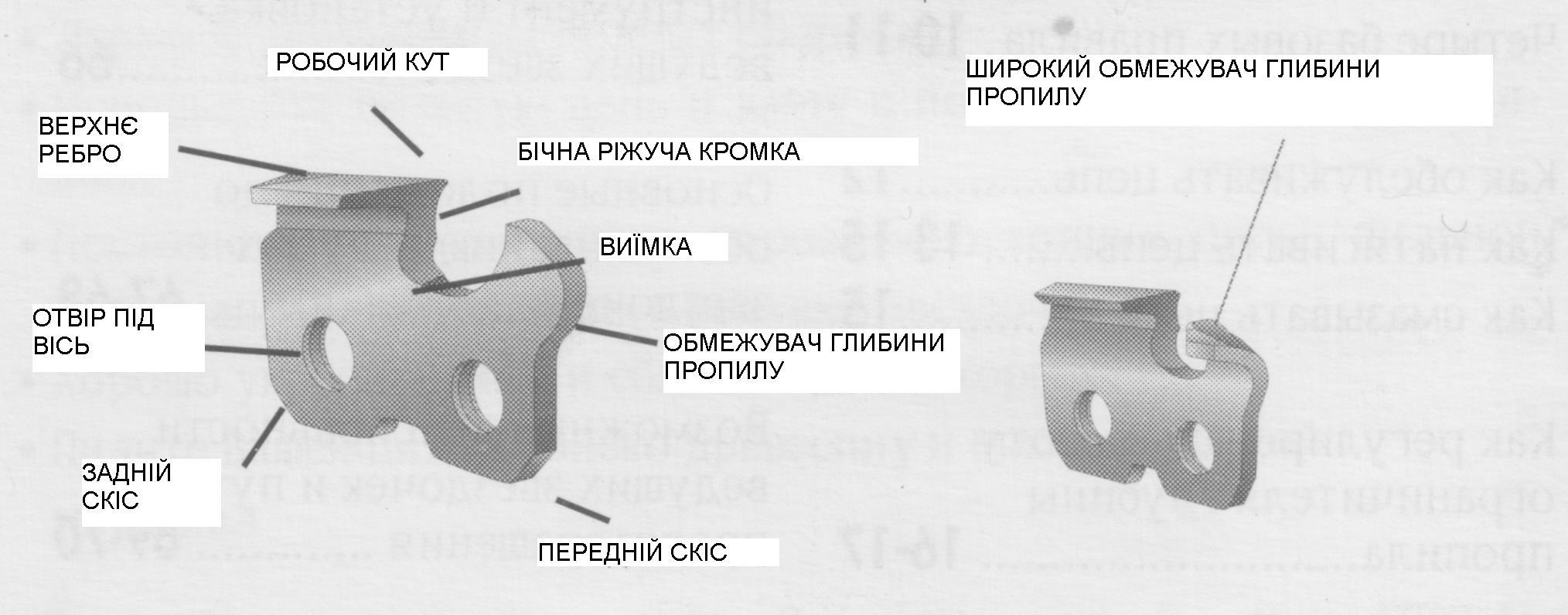

СКЛАДОВІ ЧАСТИНИ РІЖУЧОЇ ЛАНКИ:
Рис. 1.2 Визначення кутів ланцюга
4. ПОРЯДОК ЧЕРГУВАННЯ РІЖУЧИХ ЛАНОК
СТАНДАРТНИЙ►
З НАПІВПРОПУСКОМ►
З ПРОПУСКОМ►
Рис. 1.3 Порядок чергування ріжучих ланок
5. СКЛАДОВІ ЕЛЕМЕНТИ ПИЛЯЛЬНОГО ЛАНЦЮГА
ПРИМІТКА: нижче наведено пунктирно виділені елементи ланцюга, що мають специфічні конструктивні особливості, які зменшують зворотну віддачу: амортизуючі з’єднувальні ланки, ведучі ланки з амортизатором, скошений обмежувач глибини пропилу.

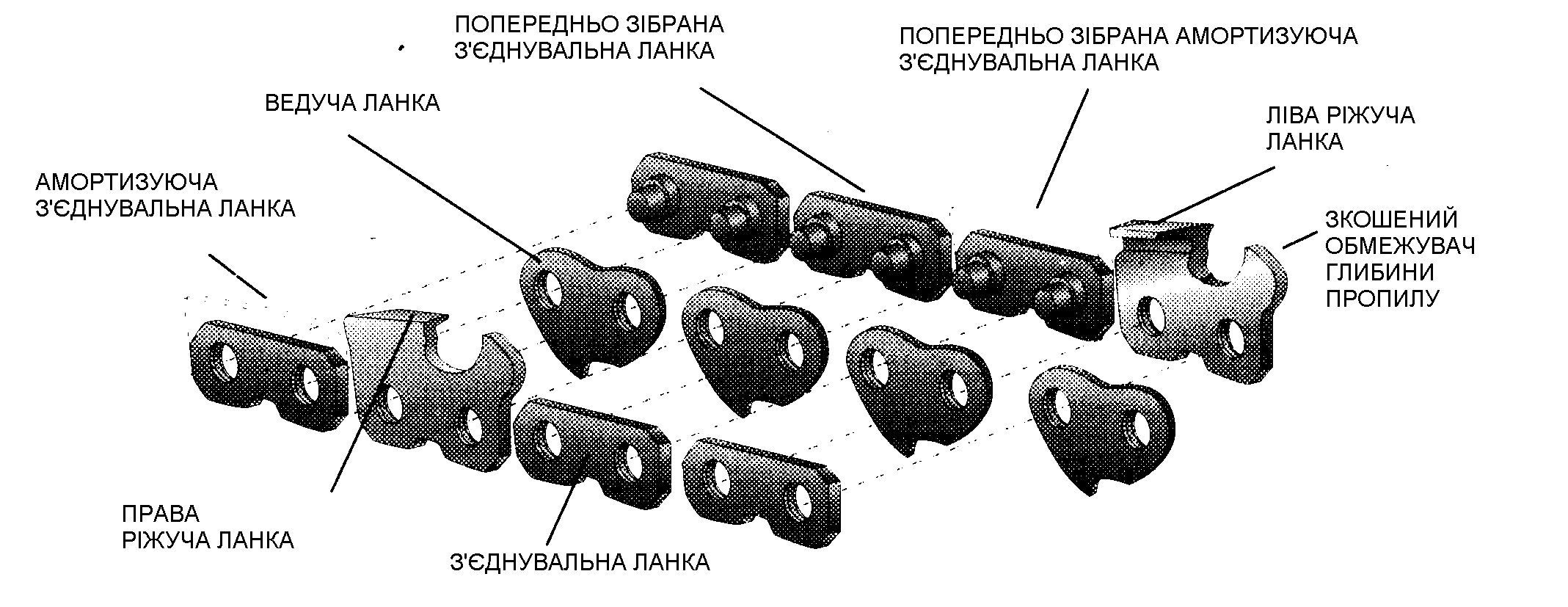

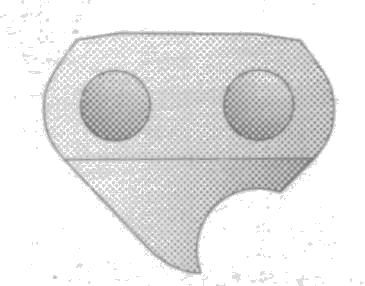

Рис. 1.4. Складові елементи пиляльного ланцюга
6. ЗНАЧЕННЯ НУМЕРАЦІЇ ВЕДУЧИХ ЛАНОК ЛАНЦЮГА
Позначення майже всіх ланцюгів «OREGON®» складається з порядкового номеру (див. нижче) та однієї або двох літер.
Приклад позначення ланцюгів «OREGON®»: 18 Н, 72LP, 94VG;
Числа 18 Н, 72 LP, 94 VG;
Числа, видавлені на ведучих ланках ланцюга, позначають фізичні розміри ланцюга (крок та товщину ведучої ланки), які наведено у відомості (табл. 1.1 )
1.1 Відомість значення нумерації ведучих ланок ланцюга
|
|
|
|
НОМЕР ЛАНЦЮГА |
КРОК ЛАНЦЮГА |
ТОВЩИНА ВЕДУЧОЇ ЛАНКИ |
|
IN |
MM |
||
11 |
3/4″ |
0,122″ |
3,1 |
16 18 |
0,404″ 0,404″ |
0,063″ 0,080″ |
1,6 2,0 |
20 21 22 |
0,325″ 0,325″ 0,325″ |
0,050″ 0,058″ 0,063″ |
1,3 1,5 1,6 |
25 |
1/4″ |
0,050″ |
1,3 |
26 27 |
0,404″ 0,404″ |
0,058″ 0,063″ |
1,5 1,6 |
33 34 35 |
0,325″ 0,325″ 0,325″ |
0,050″ 0,058″ 0,063″ |
1,3 1,5 1,6 |
58 59 |
0,404″ 0,404″ |
0,058″ 0,063″ |
1,5 1,6 |
72 73 75 90 91 |
3/8″ 3/8″ 3/8″ 3/8″ 3/8″ |
0,050″ 0,058″ 0,063″ 0,043″ 0,050″ |
1,3 1,5 1,6 1,1 1,3 |
95 |
0,325″ |
0,050″ |
1,3 |
