6.1. Параметри системи охолоджування та системи зчеплення

№	Швидкість повітря у системі охолоджування, м/с	Температура циліндра двигуна та повітря, град	Зусилля з’єднання зчеплення з пиляльним апаратом, кг	Оберти з’єднання зчеплення з пиляльним апаратом, об/хв
1	2	3	4	5

Контрольні запитання:

1. З яких вузлів складається система охолодження?

1. Які недоліки та переваги повітряної системи охолодження?

2. Яка швидкість повітря в двотактних двигунах при охолодженні?

3. Яка температура на виході з двотактного двигуна при холостих та максимальних обертах двигуна?

4. З яких вузлів складається система зчеплення?

5. За яким принципом працює система з’єднання зчеплення?

6. Які переваги автоматичної системи зчеплення?

7. Яке зусилля необхідно для з’єднання системи зчеплення?

8. Які оберти потрібні для з’єднання зчеплення з пиляльним апаратом?

Вказівки до оформлення звіту

1. Законспектуйте роботу системи охолодження та систему зчеплення.

2. Зробіть рисунки системи охолодження.

3. Внесіть лабораторні дані в таблицю 1.

4. Проведіть аналіз роботи системи охолодження та системи зчеплення.

Лабораторна робота 1.7

Тема : Експлуатація гідравлічного валочного клина КГМ-1А

Мета роботи: провести підготовку гідравлічного валочного клина КГМ-1А, здійснити пуск бензиномоторноі пилки, провести виміри показників роботи.

Обладнання і матеріали: діючий гідравлічний валочний клин КГМ-1А, бензиномоторна МП-5, вимірювальні прилади, плакати.

Порядок виконання роботи:

• законспектувати принцип роботи гідроклина КГМ-1А;

• замалювати загальний вигляд гидроклина КГМ-1А;

• провести підготовку до пуску та здійснити пуск пилки з гідроклином;

• провести виміри показників роботи гідроклина КГМ-1А;

• внести отримані дані до таблиці 7.1;

• провести аналіз роботи гидроклина КГМ-1А.

Пояснення до роботи

Загальні відомості. Гідравлічний клин КГМ-1А (див. рис.7.1.) призначений для механізації зштовхування з пня підпиляних дерев в заданому напрямку при валянні лісу. Він може застосовуватися як на суцільних, так і на вибіркових рубках. Гідроклин КГМ-1А розрахований на зштовхування дерев із зворотним нахилом стовбура до 5° і діаметром до 60 см (на висоті грудей) і прямостоячих з діаметром більше 60 см.

Конструкція. Гідроклин КГМ-1А складається з трьох основних вузлів: привода гідроклина І, насоса з рукавом високого тиску ІІ і клина ІІІ. В корпусі привода встановлено штовхач 1, який має посередині поздовжній паз і утримується стопором 2 від повороту навколо своєї осі. При встановленні прапорця стопора в горизонтальне положення стопор, під дією пружини, опускається донизу і своїм уступом фіксує штовхач в правому крайньому положенні. Фіксатор 3 конусною частиною входить в отвір на стопорі. Штовхач закінчується роликом 4, який передає йому зворотно-поступальний рух від ексцентрика, що знаходиться в редукторі пилки. Насос гідроклина з'єднується з приводом за допомогою фланця, що вставляється в Т-подібний паз корпусу привода. В алюмінієвому литому корпусі насоса запресована плунжерна група 5. Вона складається із загартованої сталевої гільзи та сталевого загартованого плунжера, що рухається всередині. В правому кінці гільзи знаходиться клапан з пружиною 6. Клапан своєю конусною частиною прилягає до фаски на гільзі, і щільно притискається пружиною. Гідрогальмівна рідина, що знаходиться в бачку 7 насоса, заповнює кільцеву виточку гільзи і через отвір поступає під торець плунжера. Штовхач надає зворотно-поступальний рух плунжеру, який стискає пружину клапана і рідина по рукаву високого тиску нагнітається в робочу порожнину 8 циліндра клина. Поршень 9 зі штоком і клином, долаючи опір поворотної пружини 10, починає переміщатися в робочому напрямку. Повернення клина в початкове положення і перекачування гідрорідини з робочої порожнини циліндра 8 до бачка 7 відбувається під дією поворотної пружини 10 при вертикальному положенні прапорця.

Технічна характеристика гідроклина КГМ-1А

• Загальна вага в робочому стані, кг 3,5

• Підйомне зусилля, кН 50

• Висота підйому (геометрична), мм 40

• Кут загострення клина 19˚±15'

• Діаметр циліндра, мм 40

• Робочий тиск рідини, МПа 28…32

• Довжина рукава, м 1,2

• Час ходу клина на повну довжину без навантаження, с:

вперед 25

назад 30

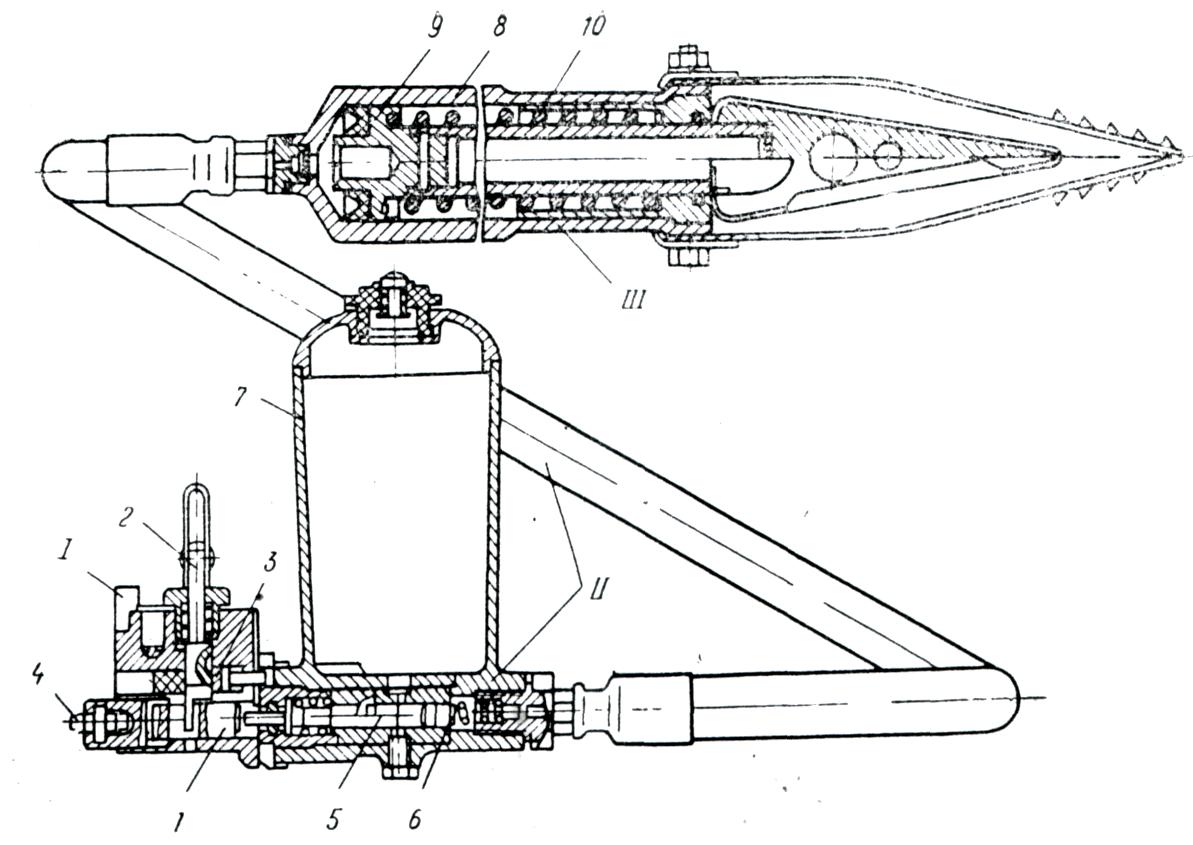

Рис 7.1. Загальний вигляд гідроклина КГМ-1А:

І – привод гідроклина; ІІ – насос з рукавом високого тиску; ІІІ – клин;

1 – штовхач, 2 – стопор, 3 – фіксатор, 4 – ролик, 5 – плунжерна пара, 6 – пружина,7 – гідробак, 8 – порожнина циліндра, 9 – поршень, 10 – поворотна пружина клина.

Вихідні дані зводяться до відомості (табл. 7.1).
