Принцип магнітного запису

Основу процесу цифрового магнітного запису складає взаємодія магнітних головок та магнітного носія інформації, які рухаються одні відносно інших. Магнітні головки являють собою мініатюрні електромагніти, що розміщують у поверхні магнітного носія з невеликим зазором (безконтактний метод) або беззазору (контактний метод).

Таким чином в процесі магнітного запису беруть участь мініатюрний електромагніт (головка) з сердечником із низькокоорцетивного матеріалу, який має малу залишкову намагніченість та магнітний шар носія з висококоорцетивного магнітного матеріалу з великою залишковою намагніченістю. Цей магнітний шар зберігає магнітний стан, переданий магнітною головкою ділянці поверхні, довгий час.

Для запам’ятовування двійкової інформації використовують два протилежних стани насичення магнітного матеріалу носія. Ці стани утворюються шляхом перемагнічування відрізків поверхні носія імпульсами різної полярності в обмотці магнітної головки.

На поверхні магнітного носія під магнітною головкою утворюється послідовність елементарних магнітів (магнітних відбитків), чергування полярності яких буде відтворювати чергування одиниць та нулів в кодовій комбінації, що записується (рис. 17 а, б).

а)                                                             б)

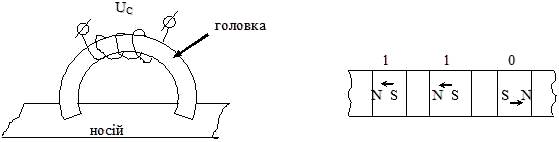

Рис. 17. Процес магнітного запису дискретної інформації

Інформація записана на поверхні носія відтворюється за допомогою головок читання. Головки запису і читання, як правило, мають однакову конструкцію і в ряді випадків одні та ті ж головки використовують для запису та читання (універсальні головки). При проходженні під головкою читання магнітного носія з намагніченими елементами їх магнітний потік шунтується головкою і в її обмотці виникають імпульси ЕРС. Полярність, або фаза цих імпульсів вказує, що записано на даному відрізку доріжки – одиниця чи нуль (рис. 18).

Рис. 18. Сигнали запису та читання

При запису аналогової інформації на магнітні носії (звук, музика і т.д.) сигнал на виході головки читання повинен точно відтворювати закон зміни вхідного сигналу Х(+). Ця вимога не обов’язкова при запису цифрової інформації. Достатньо щоб вихідний сигнал мав два чітко відмінні стани відповідних логічній 1 чи 0. Якщо запис відбувається шляхом зміни в головці запису полярності імпульсів струму, то при відтворенні сигналу на виході головки читання буде мати форму імпульсів диференціювань швидкості наростання (спаду) фронтів імпульсів запису.

Ступінь використання поверхні носія на практиці визначають такою одиницею, як густина запису інформації. Густина запису визначається кількістю двійкових сигналів на одиницю площі носія.

KГ=δ*l ,

деКГ – коефіцієнт густини запису,

δ  - поздовжня густина запису, біт/мм,

l – кількість доріжок запису на одиниці площі, наприклад, мм .

Найбільшу густину запису можна отримати при контактному методі запису. Однак  тертя, що викликає знос головок та носія, обмежує швидкість руху носія відносно головок. Це в свою чергу обмежує можливу густину запису.
