40. Высоковольтные испытательные установки выпрямленного (постоянного) напряжения

Для получения ВН пост. тока применяются эл. стат. установки

Выпрямительные установки делятся на два класса: зарядные установки , зарядные генераторы

Зарядные схемы

1.ВИТ

2.Мостовая схема (2-хполупериодная)

3.Симметричн. удвоит. напр-я (точность удвоения зависит от емкости конденсатора)

4. Несимметричный удвоитель напряжения

5. Каскадная схема (каскадный умножитель напряжения, кратность умножения равна числу конденсаторов)

Точность измерения пропорциональна емкости конденсатора

Зарядные схемы вып-ся на напряжения до 4кВ и используются не только для испытаний, но и для целей питания испытательных установок. Каскадные схемы позволяют получить напряжения до 1,5МВ

Электростатический генератор

Принцип работы основан на раздел. зарядов

41. Генератор импульсных напряжений (гин)

ГИН представляет из себя установку, предназначенную для генерирования грозовых (атмосферных) перенапряжений.

ГИН был разработан в 1914г.

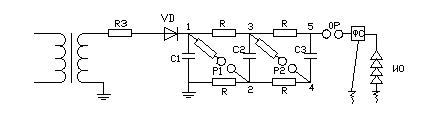

Трехкаскадный ГИН состоит из ВИТ, диода VD, накопительных конденсаторов С1,С2,С3, отсекающий разрядник ОР , испытательного объекта ИO и формирующей схемы ФС

Работа ГИН состоит из 2-х стадий: заряд и разряд

Стадия заряда начинается при подаче напряжения на ВИТ. R_З и диод VD образуют зарядное устройство. Его сопротивление от 1МОм до В силу соотношения сопротивлений зарядное устройства и резисторы соединяются параллельно и конденсаторы начинают заряжаться. Как только потенциал в первой точке превысит напряжение пробоя разрядника Р₁ он пробивается, для защиты служит демпферный резистор R_Д , точки 1 и 2 соединяются между собой. Потенциал точки 3 удваивается т.к. С1 и С2 включены последовательно. Разрядник Р₂ пробивается, соединяются точки 3 и 4. Потенциал точки 5 утраивается пробивается отсекающий разрядник и импульс напряжения через формирующую схему прикладывается к испытуемому объекту.

Параметры этого импульса определяются как R, C, так и формирующей схемой.

ФС представляет из себя следующую конструкцию

ГИН является неуправляемым (включается когда пробивается 1-й разрядник)

42. Генератор коммутационных перенапряжений (гкп)

Ком. перенапряжения являются одними из основных, которые возникают в электрических сетях и системах. Поэтому их моделирование при испытании изоляции весьма важно.

Ком. перенапряжения могут быть: апериодическими, колебательными и комбинациями.

Параметры ком. перенапряжений могут меняться в очень широких диапазонах частот

Для длинных ЛЭП – 100ГЦ

Для коротких ЛЭП – до 10кГц

Для получения коротких импульсов используются в основном ГИН. С помощью ГИН получают 2 типа апериодического импульса, согласно ГОСТ 1516 стандартный апериодический коммутационный импульс обозначается 250/2500, длительность фронта 250± 50 мкс

длительность импульса 2500±500мкс

В ряде случаев оговорённых в ГОСТ 1516, применяются апериодические импульсы со следующими параметрами: 100/2500; 500/2500; 1000/5000.

Стандартные колебательные импульсы в соответствии с ГОСТ может иметь следующие параметры

: 50/500 ; 100/1000 ; 4000/7500

Длительность фронта относится к первому полупериоду.

Источниками колебательных и комбинированных импульсов являются ГКП в основе которых обычно лежит высоковольтный трансформаторный каскад и что реже ГИН.

Работа ГКП состоит из 2-ух стадий: заряд и разряд.

Пусть ключ К2 находится в нижнем по схеме положении, т.е. замкнут на землю. Стадия заряда начинается при отключении ключа К1 путём включения ЗУ, которое представляет из себя источник постоянного тока.

L1 и С1 ; L2 и С2 образуют 2 колебательных контура, причем частота f2 в 2-5 раза больше f1

Стадия разряда начинается в момент замыкания ключа К1. Возникает периодический разряд в каждом контуре с собственной частотой. В силу этого между точками А и В прикладывается , падение напряжения в индуктивности. трансформируется через Т2 и Т3, удваивается и прикладывается к испытуемому объекту. Для получения комбинированного импульса индуктивность L1 заменяют на резистор
