Одноразрядный компаратор

Одноразрядный компаратор формируется на основе схем 2И-НЕ, 2-2И-НЕ, 2ИЛИ-НЕ, соединённых в последовательную цепочку таким образом, что реализуют функцию равнозначности.

Сравниваемые импульсы aиb попарно поступают на входы схемы 2И-НЕ (ЛА7), а импульс логического равенства y(a=b) снимается с выхода схемы 2ИЛИ-НЕ (ЛЕ5).

Выходные сигналы y(a>b) и y(a<b) снимаются с выходов схем 2И-НЕ (ЛА7) с дополнительной инверсией на аналогичных схемах.

Последовательность формирования схемы:

Ввод информации осуществляется по двум каналам a и b.

Устройство сформировано из одного элемента 2И-НЕ (К176ЛА7), двух элементов 2И-НЕ (К176ЛА7) и одного элемента 2ИЛИ-НЕ (К176ЛЕ5). Если a=1 и b=0, логическая единица устанавливается на выходе "a>b". Если a=0 и b=1, логическая единица устанавливается на выходе "a<b". Если на входы a и b подается одно и то же значение, логическая единица устанавливается на выходе "a=b".

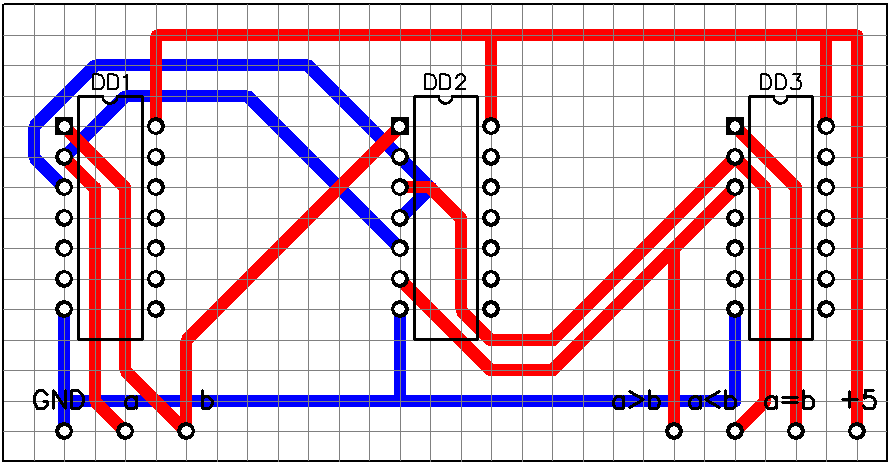

Размещение ИМС на плате и трассировка

Корпуса микросхем устанавливаются в ряд. Такое расположение является наиболее рациональным с точки зрения использования свободного места. Входы элемента 2И-НЕ подсоединены к входам a и b. К одному из входов каждого из элементов 2И-НЕ подсоединен выход элемента 2И-НЕ, к другому - один из входов a и b. Выходы элементов 2И-НЕ подсоединены к входам элемента 2ИЛИ-НЕ.

Принцип работы

Для рассмотрения принципа работы одноразрядного компаратора составим таблицу истинности для каждого из элементов.

a	b	Выход DD1	Выход DD2.1	Выход DD2.2	Выход DD3
0	0	1	0	0	1
0	1	1	0	1	0
1	0	1	1	0	0
1	1	0	0	0	1

Спецификация

DD1, Микросхема К176ЛА7 1шт.

DD2, Микросхема К176ЛА7 1шт.

DD3, Микросхема К176ЛЕ5 1шт.

МикросхемаК176ЛЕ5 представляет собой четыре логических элемента 2ИЛИ-НЕ. Корпус типа 201.14-1 и типа 2102.14-4, масса не более 1 г.

Зарубежный аналогCD4001

Корпус ИМС К176ЛЕ5Условное графическое обозначение

3,4,10,11 - выходы;

1,2,5,6,8,9,12,13 - входы;

7 - общий;

14 - напряжение питания;

Электрические параметры

Номинальное напряжение питания………………………………………………	9 В ±5%
Выходное напряжение низкого уровня………………………………………….	≤ 0,3 В
Выходное напряжение высокого уровня…………………………………………	≥ 8,2 В
Входной ток низкого уровня………………………………………………………..	≤ 0,3 мкА
Входной ток высокого уровня……………………………………………………..	≤ 0,3 мкА
Ток потребления……………………………………………………………………..	≤ 3 мкА
Ток потребления в динамическом режиме одним логическим элементом…	≤ 0,22 мА

Микросхема К176ЛА7представляет собой четыре логических элемента 2И-НЕ. Корпус К176ЛА7 типа 201.14-1, масса не более 1.

Зарубежный аналогCD4011

Корпус ИМС К176ЛА7 Условное графическое обозначение

3,4,10,11 - выходы;

1,2,5,6,8,9,12,13 - входы;

7 - общий;

14 - напряжение питания;

Электрические параметры

Номинальное напряжение питания………………………………………………	9 В ±5%
Выходное напряжение низкого уровня………………………………………….	≤ 0,3 В
Выходное напряжение высокого уровня…………………………………………	≥ 8,2 В
Входной ток низкого уровня………………………………………………………..	≤ 0,3 мкА
Входной ток высокого уровня……………………………………………………..	≤ 0,3 мкА
Ток потребления……………………………………………………………………..	≤ 0,3 мкА
Ток потребления в динамическом режиме одним логическим элементом…	≤ 0,22 мА
Время задержки распространения при включении(выключении)…………..	≤200нм
