Одноразрядный компаратор
Одноразрядный компаратор формируется на основе схем 2И-НЕ, 2И, 2-2И-2ИЛИ-НЕ, соединённых в последовательную цепочку таким образом , что реализуют функцию равнозначности.
Сравниваемые импульсы a - b попарно поступают на входы схемы 2И-НЕ (ЛА3), а импульс логического равенства y(a=b) снимается с выхода схемы 2-2И-2ИЛИ-НЕ (ЛР1).
Выходные сигналы y(a>b) и y(a<b) снимаются с выходов схем 2И (ЛИ1).
Последовательность формирования схемы:
Ввод информации осуществляется по двум каналам a и b.

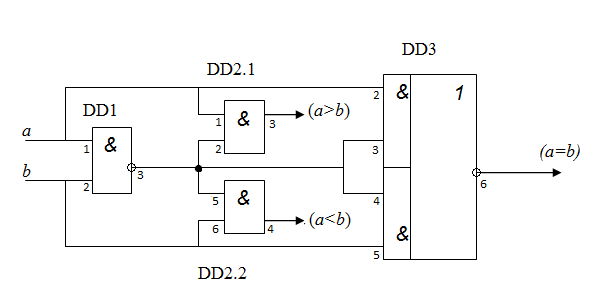

Устройство сформировано из одного элемента 2И-НЕ (К155ЛА3), двух элементов 2И (К155ЛИ1) и одного элемента 2-2И-2ИЛИ-НЕ (К155ЛР1). Если a=1 и b=0, логическая единица устанавливается на выходе "a>b". Если a=0 и b=1, логическая единица устанавливается на выходе "a<b". Если на входы a и b подается одно и то же значение, логическая единица устанавливается на выходе "a=b".

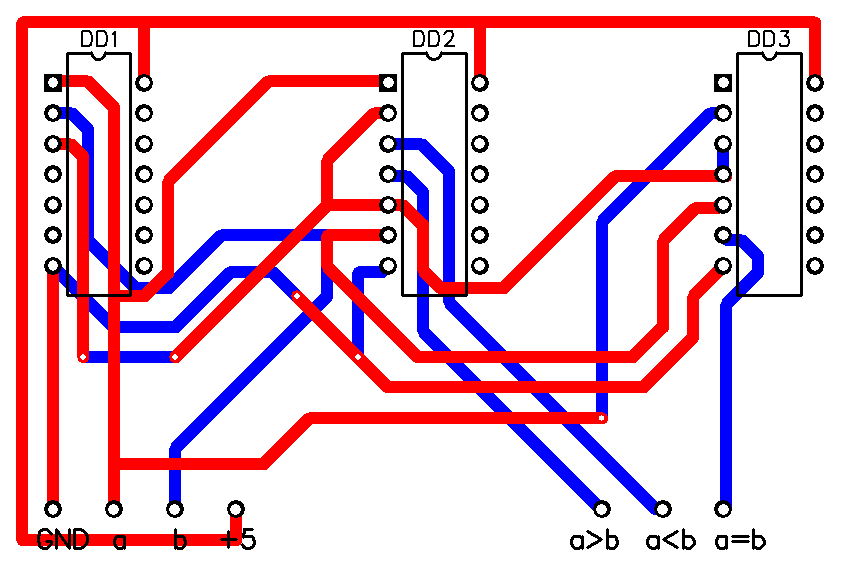

Размещение ИМС на плате и трассировка
Корпуса микросхем устанавливаются в ряд. Такое расположение является наиболее рациональным с точки зрения использования свободного места. Входы элемента 2И-НЕ подсоединены ко входам a и b. К одному из входов каждого из элементов 2И подсоединен выход элемента 2И-НЕ, к другому - один из входов a и b.
Принцип работы
Для рассмотрения принципа работы одноразрядного компаратора составим таблицу истинности для каждого из элементов.
|
a |
b |
Выход DD1 |
Выход DD2.1 |
Выход DD2.2 |
Выход DD3 |
|
0 |
0 |
1 |
0 |
0 |
1 |
|
0 |
1 |
1 |
0 |
1 |
0 |
|
1 |
0 |
1 |
1 |
0 |
0 |
|
1 |
1 |
0 |
0 |
0 |
1 |
Спецификация
DD1, Микросхема К155ЛАЗ 1шт.
DD2, Микросхема К155ЛИ1 1шт.
DD3, Микросхема К155ЛР1 1шт.
Микросхема К155ЛР1 представляет собой 2 логических элемента 2-2И-2ИЛИ-НЕ, один расширяемый по ИЛИ. Корпус К155ЛР1 типа 201.14-2, масса не более 1 г и у КМ155ЛР1 типа 201.14-8, масса не более 2,2 г.
Зарубежные аналоги SN7450N, SN7450J

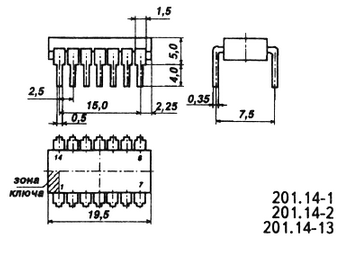

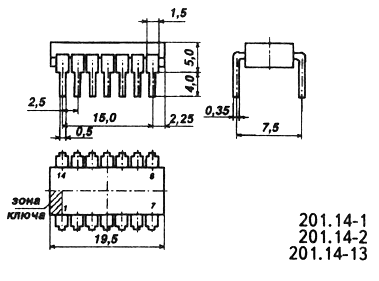

Корпус ИМС К155ЛР1 Условное графическое обозначение
1-5,9-13 - входы;
6,8 - выходы;
7 - общий;
14 - напряжение питания;

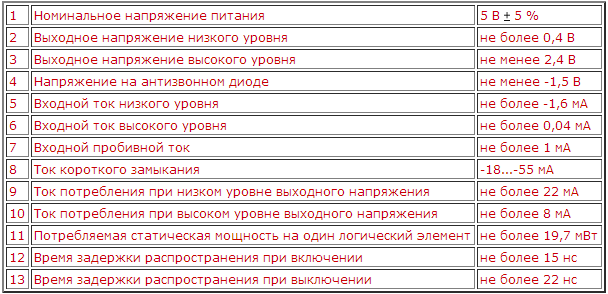

Электрические параметры
Микросхема К155ЛИ1 представляет собой четыре логических элемента 2И. Корпус К155ЛИ1 типа 201.14-1, масса не более 1 г и у КМ155ЛИ1 типа 201.14-8, масса не более 2,2 г.
Зарубежные аналоги SN7408N, SN7408J

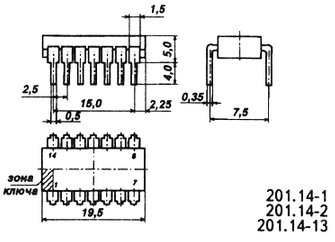

Корпус ИМС К155ЛИ1 Условное графическое обозначение
1,2,4,5,9,10,12,13 - входы;
3,6,8,11 - выходы;
7 - общий;
14 - напряжение питания;

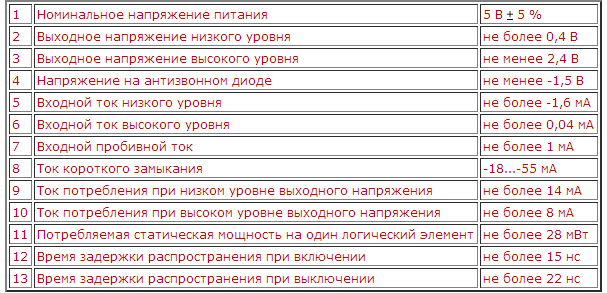

Электрические параметры
Микросхема К155ЛА3 представляет собой четыре логических элемента 2И-НЕ. Корпус К155ЛА3 типа 201.14-1, масса не более 1 г и у КМ155ЛА3 типа 201.14-8, масса не более 2,2 г.
Зарубежные аналоги SN7400N, SN7400J
Корпус ИМС К155ЛА3 Условное графическое обозначение
1,2,4,5,9,10,12,13 - входы
X1-X8;
3 - выход Y1;
6 - выход Y2;
7 - общий;
8 - выход Y3;
11 - выход Y4;
14 - напряжение питания;

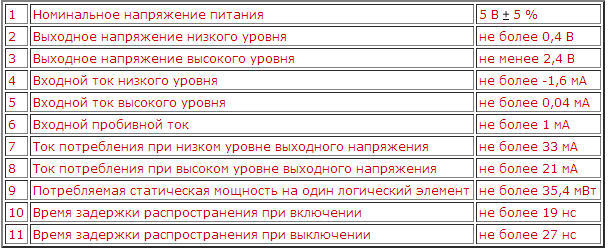

Электрические параметры
«Санкт-Петербургский государственный электротехнический университет «ЛЭТИ» им.В.И.Ульянова (Ленина)» (СПбГЭТУ)
Факультет: ИБС
Кафедра: ИИСТ
КУРСОВОЙ ПРОЕКТ
Дисциплина «Основы проектирования приборов и систем»
Тематика: «Схемотехника электронных узлов измерительных устройств»
Вариант 21.
Одноразрядный компаратор
Выполнил:
Преподаватель:
Виноградов С.В.
г. Санкт-Петербург 2013г.
Лицевая сторона платы (сторона монтажа навесных элементов)
Обратная сторона платы
Лицевая сторона
Обратная сторона
Диаграмма
