Магистрально-модульный принцип построения компьютера

В основу архитектуры современных персональных компьютеров положен магистрально-модульный принцип. Модульный принцип позволяет потребителю самому комплектовать нужную ему конфигурацию компьютера и производить при необходимости ее модернизацию. Модульная организация компьютера опирается на магистральный (шинный) принцип обмена информацией между устройствами.

Магистраль

Магистраль (системная шина) включает в себя три многоразрядные шины: шину данных, шину адреса и шину управления, которые представляют собой многопроводные линии (рис. 4.1). К магистрали подключаются процессор и оперативная память, а также периферийные устройства ввода, вывода и хранения информации, которые обмениваются информацией на машинном языке (последовательностями нулей и единиц в форме электрических импульсов).

Шина данных. По этой шине данные передаются между различными устройствами. Например, считанные из оперативной памяти данные могут быть переданы процессору для обработки, а затем полученные данные могут быть отправлены обратно в оперативную память для хранения. Таким образом, данные по шине данных могут передаваться от устройства к устройству в любом направлении.

Разрядность шины данных определяется разрядностью процессора, то есть количеством двоичных разрядов, которые могут обрабатываться или передаваться процессором одновременно. Разрядность процессоров постоянно увеличивается по мере развития компьютерной техники.

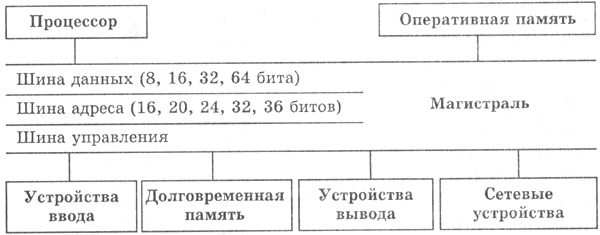

Рис. 4.1. Магистрально-модульное устройство компьютера

Шина адреса. Выбор устройства или ячейки памяти, куда пересылаются или откуда считываются данные по шине данных, производит процессор. Каждое устройство или ячейка оперативной памяти имеет свой адрес. Адрес передается по адресной шине, причем сигналы по ней передаются в одном направлении - от процессора к оперативной памяти и устройствам (однонаправленная шина).

Разрядность шины адреса определяет объем адресуемой памяти (адресное пространство), то есть количество однобайтовых ячеек оперативной памяти, которые могут иметь уникальные адреса. Количество адресуемых ячеек памяти можно рассчитать по формуле:

N = 2^I , где I - разрядность шины адреса.

Разрядность шины адреса постоянно увеличивалась и в современных персональных компьютерах составляет 36 бит. Таким образом, максимально возможное количество адресуемых ячеек памяти равно:

N = 2³⁶ = 68 719 476 736.

Шина управления. По шине управления передаются сигналы, определяющие характер обмена информацией по магистрали. Сигналы управления показывают, какую операцию - считывание или запись информации из памяти - нужно производить, синхронизируют обмен информацией между устройствами и так далее.

3)Процесс подготовки и решения задач на эвм.

Компьютер предназначен для решения разнообразных задач: научно-технических, инженерных, разработки системного программного обеспечения, обучения, управления производственными процессами и т.д. В процессе подготовки и решения на компьютере научно-технических задач можно выделить следующие этапы:

1. Постановка задачи — формулируется цель решения задачи, подробно описывается ее содержание; проводится анализ условий, при которых решается поставленная задача, выявляется область определения входных параметров задачи.

2. Формальное построение модели задачи — предполагает построение модели с характеристиками, адекватными оригиналу, на основе какого-либо его физического или информационного принципа; анализируется характер и сущность величин, используемых в задаче.

3. Построение математической модели задачи — характеризуется математической формализацией задачи, при которой существующие взаимосвязи между величинами выражаются с помощью математических соотношений. Как правило, математическая модель строится с определенной точностью, допущениями и ограничениями.

4. Выбор и обоснование метода решения — модель решения задачи реализуется на основе конкретных приемов и методов решения. В большинстве случаев математическое описание задачи трудно перевести на машинный язык. Выбор и использование метода решения позволяет свести решение задачи к конкретному набору машинных команд. При обосновании метода решения рассматриваются вопросы влияния различных факторов и условий на конечный результат, в том числе на точность вычислений, время решения задачи на компьютере, требуемый объем памяти и др.

5. Построение алгоритма — на данном этапе составляется алгоритм решения задачи, в соответствии с выбранным методом решения. Процесс обработки данных разбивается на отдельные относительно самостоятельные блоки, определяется последовательность выполнения этих блоков.

6. Составление программы — алгоритм решения переводится на конкретный язык программирования.

7. Отладка программы — процесс устранения синтаксических и логических ошибок в программе. В процессе трансляции программы с помощью синтаксического и семантического контроля выявляются недопустимые конструкции и символы (или сочетания символов) для данного языка программирования. Компьютер выдает сообщение об ошибках в форме, соответствующей этому языку. Затем проверяется логика работы программы в процессе ее выполнения с конкретными исходными данными. Для этого используются специальные методы. Например, в программе выбираются контрольные точки, для них подбираются тестирующие примеры и вручную находятся значения в этих точках, которые затем и сверяются со значениями, получаемыми компьютером на этапе отладки. Кроме того, используются отладчики, выполняющие специальные действия на этапе отладки, такие как удаление, замена или вставка отдельных операторов или целых фрагментов программы, вывод промежуточных результатов, изменение значений заданных переменных и др.

8. Решение задачи на компьютере и анализ результатов. Теперь программу можно использовать для решения поставленной задачи. Первоначально выполняется многократное решение задачи на компьютере для различных наборов исходных данных.

Получаемые результаты анализируются специалистом, поставившим задачу. Разработанная программа поставляется заказчику в виде готовой к исполнению машинной программы. К ней прилагается документация, включающая инструкцию по эксплуатации.

В задачах другого типа некоторые этапы могут отсутствовать. Например, проектирование программного обеспечения не требует построения математической модели.

Все приведенные этапы тесно связаны между собой. Например, анализ результатов может привести к необходимости внесения изменений в программу, алгоритм, метод решения или даже в постановку задачи.
