23. Многоуровневые системы автоматизации на примере системы pecom
Автоматизацией управления называется замена труда человека машиной при выполнении операций управления. Объект управления в совокупности с управляющей системой образуют систему управления.
Современные системы автоматического управления имеют многоуровневую систему.

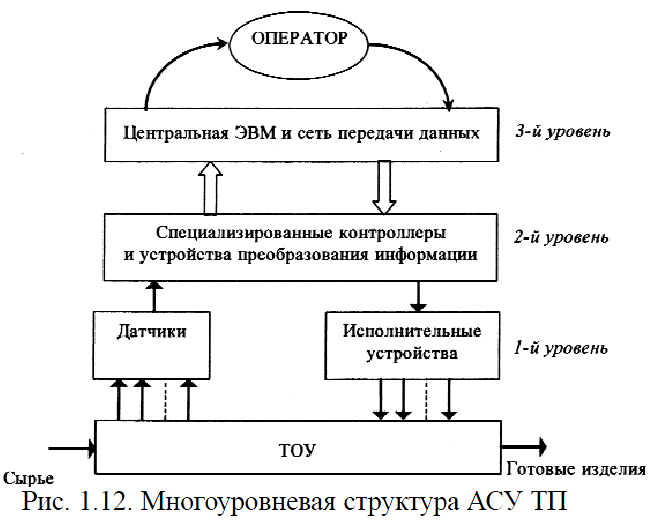

Обычно структура АСУ ТП образует три уровня иерархии:
- устройства 1го уровня располагаются на технологическом оборудовании
- устройства 2го уровня находятся в узловых шкафах управления
- устройства 3го уровня расположены на центральном пульте управления.
Разбиение СУ на определенные уровни подчиняется определенным правилам:
- каждый уровень архитектуры выполняет свои функции независимо от работы устройств вышестоящих и нижестоящих уровней
- если через уровень архитектуры передается информация для устройств других уровней, то она должна передаваться без искажений, т.е. каждый уровень архитектуры долженр быть прозрачен при передаче информации
- для передачи информации для устройств более высокого уровня нижестоящий уровень архитектуры должен задать вопрос, и передача информации осуществлялась после получения разрешения.
Современные СУ имеют распределенную структуру. Распределенная АСУПП состоит из:
-датчиков и исполнительных устройств
-локальных технологических станций, решающих задачи управления данными технологическими способами
-магистрали передачи данных, осуществляющей передачу цифровой информации через интерфейсы связи
-центральной ЭВМ, обеспечивающей управление работой локальных технологических станций.
Система управления производством PECOM позволяет связать все участки производства в рамках одной сети, обеспечивая, таким образом, оперативный доступ ко всем информационным активам предприятия. Также на ее счет можно отнести экономию времени и, соответственно, повышение эффективности работы оборудования. Первое, что отметили пользователи, это сокращение времени на приладку и количества макулатуры благодаря опции предварительной настройки красочного профиля.
26. Понятие цифрового рабочего потока
Рабочий поток (Workflow)
* Организация выполнения совокупности операций, составляющих производственный процесс или его важную часть. При составлении рабочего потока особое внимание уделяется стыковке операций, включая проверки согласованности, готовность ресурсов и инструментов, общий мониторинг и др. Современное управление рабочим потоком осуществляется на основе компьютерных систем и соответствующего программного обеспечения. В полиграфии особо выделяется допечатный рабочий поток и управление им.
Современный РП в основном является цифровым, что следует из широкого использования в нем компьютерной и сопутствующей ей техники. Нецифровой вид обычно представляет собой аналоговую технику и аналоговые процессы, где нет дискретизации ни по времени, ни по положению, а процессы и объекты отражают реальность непрерывным образом.
27. Общая схема интегрированной системы автоматизации производства
Интегрированные системы образуются в результате слияния отдельных управляющих подсистем. Они предназначены для решения связанных вопросов управления. Например: автоматическая систему управления технологической подготовкой производства (АСУ ТПП) может интегрироваться с автоматизированной системой управления технологическим процессов (АСУ ТП). При проектировании технологических процессов могут найти широкое применение системы автоматизированного проектирования (САПР). Основными функциями таких систем являются: автоматизация выполнения процесса, выбор оптимальной схемы технологического процесса, оптимальное распределение заказов между полиграф машинами, участками и цехами. Примером САПР в полиграфии служит так же автоматизированная система проектирования типографских шрифтов. Система автоматического проектирования (САПР) может интегрироваться с АСУ ТПП. Автоматизированная система научных исследований (АСНИ) может интегрироваться с САПР. Развитие интегрированных систем позволяет решать задачи создания безлюдного производства.

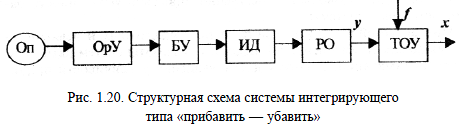

Дистанционные системы интегрирующего типа, работающие по принципу прибавить-убавить.
Системы этого типа предназначены для плавного перемещения регулирующего органа, обычно по линейному закону. ИД – исполнительный двигатель, РО – регулирующий орган. В данном случае команда оператора может занимать две позиции – прибавить или убавить. Выходной сигнал у при этом представляет собой интеграл от входного сигнала. По этой причине системы такого типа называются интегрирующими.
Недостаток интегр.систем – низкая точность установки У. Поэтому такие управляющие системы дополняются системами автоматического контроля положения регулирующего органа. Оператор в данном случае при управлении объектом руководствуется показаниями автоматического контроля.

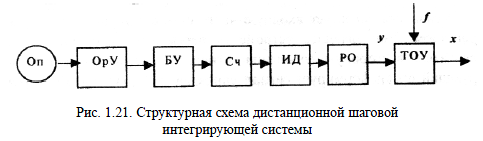

Дистанционные шаговые интегрирующие системы.Эти системы позволяют сместить регулирующий орган на заданное число шагов или позиций.
Сч – счетчик числа шагов. Такая система позволяет жестко зафиксировать регулирующий орган.
