10. Особенности интерфейса cip4. Цели вертикальной интеграции полиграфического производства. Протокол связи pjtf

Принципиальным развитием формата PPF является формат PJTF, который является более мощным и гибким и планируется к использованию в технологии CIP4. Новые функции в технологии CIP4:

- включена связь с вопросами ведения заказа (т.е. с менеджментом),

- возможна интеграция с бухгалтерией и системой учета выполненных работ,

- возможно использование системы Интернет для распределенной работы,

- ведется учет расходуемых материалов (бумаги, краски и др.),

- возможен автоматический заказ и контроль доставки материалов,

- контролируется адресная транспортировка тиража.

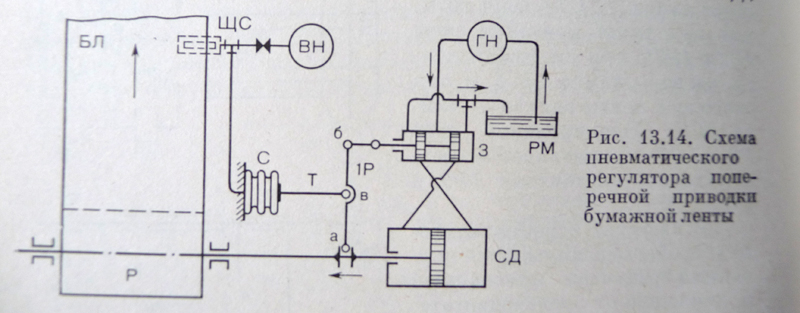

--. Пневматический регулятор поперечной приводки бумажной ленты

Чувствительным элементом регулятора является щуп-сопло ЩС, в щели которого под действием вакуум-насоса ВН создается разрежение. ЩС соединен трубопроводом с сильфоном С.

При смещении бумажной ленты от заданного положения, например вправо, увеличивается перекрытие ЩС, что приводит к увеличению степени разрежения. Повышение разрежения вызывает смещение дна сильфона, которое в свою очередь, черед тягу Т поворачивает рычаг 1Р относительно точки а. При этом шток с поршнями золотника (З) смещается влево от нейтрального положения. Масло из резервуара РМ под действием насоса ГН начинает поступать в правую полость серводвигателя СД, перемещая его поршень влево. В этом случае рулон Р будет смещаться влево и возникшее отклонение бумажной ленты от заданного положения уменьшится.

--. Четырехканальная фотоголовка для контроля оптической плотности оттиска

Фотоголовка для контроля оптической плотности состоит из осветительной лампы, оптической системы, двух фотоэлементов и усилителя.

Тиражный оттиск с полосой контрольных меток кладется печатником на столешницу сканирующего денситометра, фотоголовка которого, проезжая над контрольной полосой, считывает информацию об оптической плотности каждой из меток, расположенных во всех красочных зонах. Цикл измерения одного оттиска составляет около 10 сек., при этом фотоголовка проходит контрольную полосу дважды (прямой и обратный ход). Во время прямого хода система запоминает положение контрольной полосы оттиска относительно траектории движения фотоголовки, а в процессе обратного хода проводятся собственно денситометрические измерения.

Фотоголовка машинного денситометра системы устанавливается на каретке, перемещающейся вдоль оттиска по направляющим с помощью небольшого шагового двигателя.

14. Автоматическая система стабилизации оптической плотности оттисков в цифровой печатной машине

Компьютерная система управления включает в себя программу управления красочным аппаратом (RPI). Она включает в себя ряд новых возможностей: стабилизацию оптических плотностей на первом тираже за день, стабилизацию оптических плотностей при переходе с тиража на тираж и т.д.

К первой группе относится процедура быстрой настройки требуемых оптических плотностей для печати первого (утреннего) тиража после закладки свежей краски. Стабилизацию осуществляет программа перемешивания краски за счет максимальной скорости вращения дуктора и поочередного хода шиберов красочного ящика. Благодаря этому краска приобретает равномерную вязкость, нужную для нормальной подачи в красочный аппарат.

Вторая группа включает средства ускорения перехода с тиража на тираж. Программа оценивает площади печатных элементов и определяет, какую скорость вращения дуктора выбрать и по какому закону осуществлять пересчет. Конечно, требуется соответствующее программное обеспечение, генерирующее файл в любом из форматов PS, PDF, PPF (CIP3/4) с данными о площадях изображений, необходимыми для настройки печатной машины.

Второе средство может применяться при наличии денситометра PDS-E, имеющего обратную связь с печатной машиной. При печати следующих тиражей учитывается и корректируется разница между оптическими плотностями, полученными при печати по prepress-данным, а затем измеренными с помощью PDS-E, и запланированными оптическими плотностями.

--. Особенности динамических свойств реальных тепловых объектов

Тепловые процессы относятся к саморегулирующимся. Коэффициенты саморегулирования (КС) зависят лишь от температуры. С уменьшением установившейся температуры объекта, при прочих равных условиях, КС будет возрастать. Отсюда следует, что для улучшения динамических свойств теплового объекта нужно стремиться к исключению случаев значительного перепада температур на стороне поступления и расхода. Например, не следует выбирать теплоноситель с высокой температурой по отношению к заданной температуре объекта, если при этом не будет значительно увеличена поверхность теплопередачи.

--. Система управления листовой печатной машиной с прямой записью форм

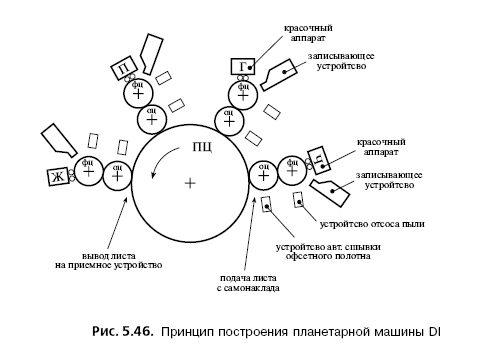

Печатные машины с прямой записью форм (Direct Imagin – DI) представляют собой объединение устройства вывода на печатную форму (СtP) и офсетной печатной машины. Они могут быть рулонными и листовыми. Строение машин планетарного типа: диаметр печатного цилиндра ПЦ в 4 раза больше диаметров офсетных (ОЦ) и формных (ФЦ) цилиндров. Офсетные цилиндры для каждой краски расположены равномерно по окружности ПЦ. ФЦ каждой краски имеет свой красочный аппарат.

В машинах DI, как правило, используется технология офсетной печати без увлажнения, поэтому отсутствуют системы управления увлажняющим аппаратом.

В режиме печатания тиража машина DI работает как обычная офсетная машина и ее работу обеспечивают те же системы управления, что и для обычной офсетной машины. Это системы автоматического управления (САУ) подачи бумаги и приемки готовых оттисков, САУ красочным аппаратом, в т.ч. зональным распределением краски, система термостатирования печатного цилиндра.

В машинах DI планетарного типа отсутствует система автоматической приводки, ее функции выполняет записывающее устройство.

Основные отличия в функционировании машин DI – в режиме переналадки. Здесь выполняются традиционные операции, такие как автоматическая смывка офсетного полотна, автоматическая смена формного материала. Однако при смене формного материала наряду с кассетными устройствами автоматической смены форм, в некоторых машинах используются устройства перемотки гибкого формного материала.
