18. Устройство и принцип работы виброплощадок и виброкатков.
Виброкатки - принцип работы
Рабочие органы оборудования представляют собой стальные вальцы повышенной прочности и жесткости, также они могут иметь на поверхности специальные выступы или кулачки. Некоторые современные конструкции виброкатков предусматривают замену стальных вальцев пневматическими шинами высокого давления. Вибрируя, вальцы положительно влияют на утруску грунта или сухих смесей и асфальта. Уплотнение происходит тем эффективнее, чем сильнее удельное давление катка на обрабатываемую поверхность. Для повышения удельной массы виброкатка во время работы его специально нагружают дополнительным балластом. Для нагружения могут использоваться специальные балки или кубы из железобетона, а в небольших моделях – мешки с песком.
Промышленные самоходные виброкатки могут работать на дизельном или бензиновом топливе. Не смотря на большую массу это относительно экономичное оборудование, которое широко может использоваться не только в дорожном строительстве или при возведении зданий, но и во многих прочих отраслях производства.
Назначение, устройство и принцип действия виброплощадки. Вибрационные площадки – наиболее распространённые машины, применяемые для уплотнения бетонной смеси при изготовлении железобетонных изделий
Вибрационная площадка с круговыми гармоническими колебаниями состоит из вибрирующей рамы, дебалансного вала, вибраторов, опорных рам и электродвигателя. Вибрирующая рама опирается через пружины на опорные рамы. Валы вибраторов соединены между собой гибкими муфтами. Вращение вибраторам сообщается от электродвигателя через клиноременную передачу. Электродвигатель смонтирован на поворотной раме, что обеспечивает регулировку натяжения ремней. Вибрирующая рама представляет собой сварную конструкцию из двух продольных двутавровых балок и стального листа. Отверстия в верхней части рамы предназначены для монтажа и демонтажа вибраторов. Вибраторы смонтированы в подшипниках, установленных на вибрирующей раме. Каждый из вибраторов представляет собой вал, на котором укреплены два дебаланса. Вал опирается на подшипники, установленные в корпусах. Валы вибраторов соединяются гибкой муфтой, закреплённой зажимами. При работе на виброплощадках с круговыми колебаниями происходит частичное смещение бетонной смеси из-за появления дополнительных вращательных колебаний. Вследствие этого виброплощадки с круговыми гармоническими колебаниями применяются весьма ограничено.
19. Устройство и принцип работы прямой лопаты экскаватора.
Прямая лопата с поворотным ковшом широко применяется на экскаваторах 4–6-й размерных групп и предназначена для разработки грунта как выше (преимущественно), так и ниже уровня стоянки машины, а также для погрузочных работ.

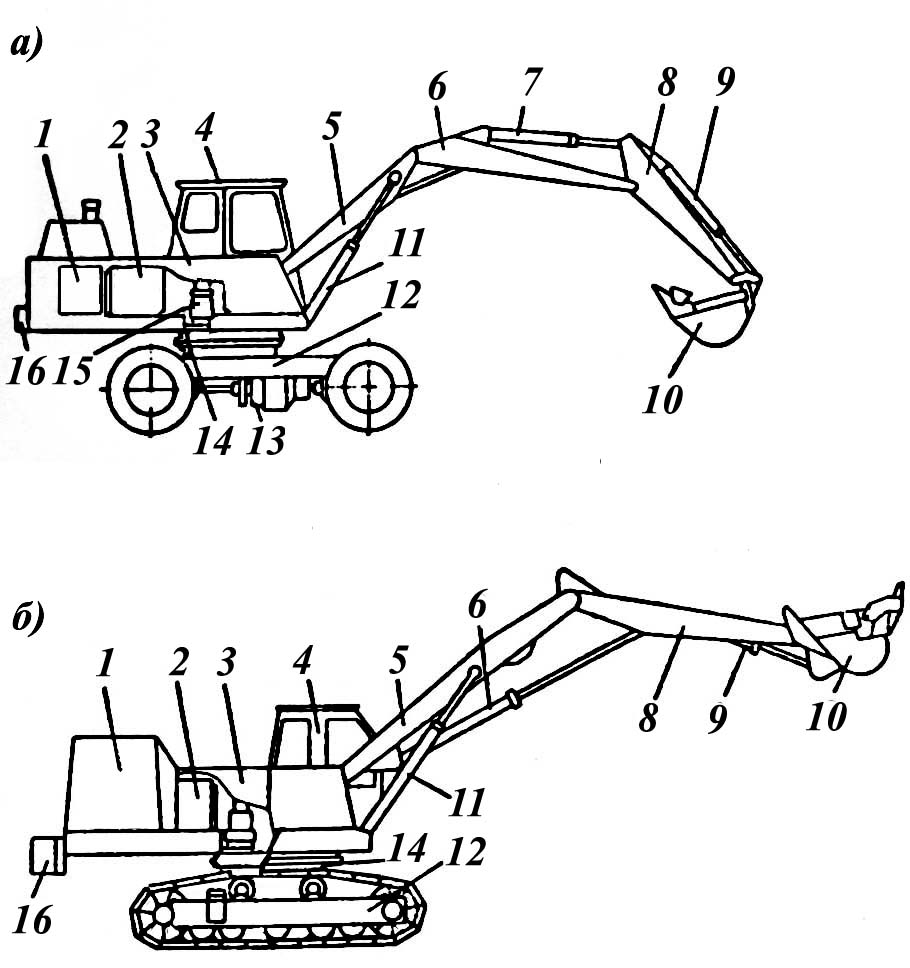

Оборудование прямой лопаты включает стрелу 5, рукоять 8, ковш 10 и гидроцилиндры 11, 7, 9 подъема стрелы, поворота рукояти и ковша соответственно. Копание грунта осуществляется поворотом рукояти и ковша, движущегося от машины в сторону забоя. Толщину стружки регулируют подъемом или опусканием стрелы. При разгрузке ковш поворачивают гидроцилиндром 9. Прямой лопатой с поворотным ковшом можно производить планирование и зачистку основания забоя (рис б)
