1. Двигатель машины вместе с ее трансмиссией образует привод. По количеству силовых установок на машине различают одномоторный (групповой) и многомоторный (индивидуальный) приводы. У машин с одномоторным приводом переключение механизмов и изменение направления их вращения осуществляются соответственно муфтами и реверсом. При многомоторном приводе муфты отсутствуют, а каждый основной механизм снабжается индивидуальным двигателем, приводящим в движение соответствующий механизм. Реверсирование осуществляется изменением направления вращения вала двигателя.
На строительных машинах применяют следующие типы силового оборудования:
а) электрический — двигатели переменного и постоянного токов;
б) двигатели внутреннего сгорания;
в) пневматический;
г) комбинированный — дизель-электрический, дизель-пневматический, дизель- или электро-гидравлический;
д) паровой.
Основным видом силового оборудования стационарных машин являются электродвигатели, для питания которых электроэнергия подводится извне по кабелю. Для машин передвижных, как правило, применяют двигатели внутреннего сгорания, преимущественно дизели. Электродвигатели применяют и в ряде передвижных машин (кранах, экскаваторах); на этих машинах электроэнергия для питания электродвигателей вырабатывается установленным на машине генератором, приводимым во вращение дизелем (комбинированный привод).
Электрический привод находит широкое применение благодаря своим положительным качествам — высокой экономичности, возможности применения индивидуальных приводов для отдельных механизмов, постоянной готовности к работе, удобству управления и чистоте рабочего места.
В строительных машинах применяют преимущественно электроприводы на переменном трехфазном токе нормальной частоты (50 гц). Приводы постоянного тока и по системе генератор — двигатель применяют при необходимости регулирования скоростей машины с обеспечением плавности ее работы (например, для мощных экскаваторов). Для привода машин, имеющих длительно-непрерывный режим работы (конвейеры, дробилки, бетоносмесители и т. п.), применяют электродвигатели общепромышленных типов. Для привода машин, имеющих кратковременно-повторный режим работы (краны, экскаваторы), применяют специальные крановые электродвигатели, работающие при частых пусках и торможениях, с широко регулируемой скоростью’ вращения, обладающие значительной перегрузочной способностью (отношением максимального момента, развиваемого двигателем, к его номинальному моменту). Крановые электродвигатели имеют переменную номинальную мощность, зависящую от режима их использования, определяемого относительной продолжительностью включения (ПВ %).
Двигатели внутреннего сгорания являются основным видом силового оборудования для передвижных строительных машин. Наиболее широкое применение нашли дизели, работающие на тяжелом жидком топливе. Они имеют по сравнению с карбюраторными двигателями более высокий к. п. д. (0,4—0,6), меньший расход топлива (на 40—50%) и потому более экономичны. Независимость двигателя внутреннего сгорания от внешних источников энергии обеспечивает работу машин в любых условиях. В современной практике мощность дизеля, установленного на строительной машине (бульдозере, скрепере), достигает 1215 кет (1650 л. с).
Двигатели внутреннего сгорания характеризуются малой удельной массой, постоянной готовностью к работе и широкими пределами регулирования скорости. Недостатки этих двигателей: невозможность непосредственного реверсирования, необходимость коробки перемены передач для регулирования величины крутящего момента, развиваемого двигателем, так как этот момент практически не зависит от числа оборотов вала.
Гидравлический объемный привод с использованием поршневых двигателей широко применяют для машин малой мощности :(погрузчиков, экскаваторов с емкостью ковша до 1,0 м3). Гидравлические двигатели являются двигателями вторичными; они получают энергию от насосов, подающих к ним рабочую жидкость и приводимых электродвигателями или двигателями внутреннего сгорания. Гидравлические приводы наиболее часто работают при давлении до 10—12 Мн/м2 (100—120 кГ/см2), однако имеются гидроприводы с давлением до 55 Мн/м2 (550 кГ/см2). Достоинства гидравлического привода: возможность работы при больших усилиях, широкие возможности регулирования скорости, надежность в работе.
Пневматический привод применяют лишь в различных вспомогательных устройствах в виде поршневых толкателей. Питание сжатым воздухом осуществляется компрессором с рабочим давлением 0,5—1 Мн/м2 (5—10 кГ/см2).
Паровой привод применяется редко и лишь для некоторых типов машин — паровоздушных молотов и паровых лебедок при забивке свай.
2. Все грунты группируют и классифицируют по трудности разработки различными землеройными машинами и вручную. Наиболее часто для оценки трудности разработки грунта используют показатель удельного сопротивления резанию (копанию) KF.
Удельное сопротивление копанию (резанию) KF представляет собой отношение касательной составляющей усилия, развиваемого на режущей кромке ковша землеройного и землеройно-транспортного оборудования, к площади поперечного среза грунта (стружки). Значение KF зависит как от свойств и показателей разрабатываемого грунта, так и от конструктивного исполнения рабочего органа землеройного и землеройно-транспортного оборудования.
Проф. Н. Г. Домбровским были предложены шесть групп грунтов: I и II — слабые (мягкие) и плотные грунты (чернозем, лесс, суглинок и т. п.), III и IV — очень плотные (тяжелые суглинки, глины и т. п.) и полускальные грунты (сланцы, алевролиты и т. п.), V и VI — соответственно хорошо и плохо разрыхленные полускальные и скальные грунты. Указанная группировка грунтов по трудности разработки машинами нашла широкое применение в строительстве, на карьерных разработках, в экскаваторостроении; в измененном виде она положена в основу нормирования и расценок земляных работ в существующих ЕНиР.
Группировка грунтов по трудности разработки в ЕНиР составлена отдельно для немерзлых (I...VI группы) и мерзлых (1м.,.1Пм) грунтов, причем грунты перечисляются в алфавитном порядке с указанием средних значений плотности. Разрыхленные немерзлые грунты нормируются на одну группу ниже, чем эти же грунты в массиве (неразрыхленном состоянии). К V и VI группам отнесены грунты, кроме пестроцветных моренных глин, разрабатываемые после предварительного разрыхления.
В качестве критерия трудности разработки грунтов различными видами землеройного оборудования часто используют скорость распространения упругих волн в массиве. Так, рядом отечественных заводов-изготовителей и зарубежных фирм по этому критерию устанавливается область применения существующего и перспективного землеройного и землеройно-транспортного оборудования.
3. Основными физико-механическими свойствами грунтов являются:
1. Гранулометрический состав, т. е. процентное содержание по весу частиц различной крупности: гальки (40 мм), гравия (2—40 мм), песка (0,25—2 мм), песчаной пыли (0,05— 0,25 мм), пылеватых частиц (0,005—0,05 мм) и глинистых частиц (менее 0,005 мм).
2. Объемный вес, т. е. отношение веса грунта к его объему при естественной влажности. Для грунтов он составляет от 15 до 20 кн/м3 (1,5—2 г/,и3).
3.Пористост ь — объем пор, заполненных водой и воздухом в процентах от общего объема грунта. Она характеризуется коэффициентом пористости, представляющим собой отношение объема занятых водой и воздухом пор к объему твердых частиц.
4. Весовая влажность — отношение веса воды к весу сухого грунта в %.
5. Связность (взаимное сцепление частиц) — способность грунта сопротивляться разделению на отдельные частицы под действием внешних нагрузок. Типичным представителем связных грунтов являются глину, несвязных грунтов — сухие пески.
6. Пластичность — свойство грунта изменять свою форму под действием внешних сил и сохранять эту форму после удаления внешних сил. Наибольшей пластичностью отличаются влажные глины; песок и промытый гравий — материалы непластичные.
7. Прочность. В связи с тем, что грунты, особенно не связные, имеют незначительную прочность, не удается пользоваться такими характеристиками, как прочность на одноосное.
8. Сопротивление сдвигу. Под действием механической нагрузки грунт разрушается в результате деформаций, превосходящих предельные значения. Считается, что эти деформации происходят по плоскостям скольжения (плоскостям, по которым происходит сдвиг одних частиц относительно других). При разрушении грунта частицы сопротивляются относительному сдвигу. Это сопротивление характеризуется величиной, сцепления. Сопротивление сдвигу по плоскости скольжения увеличивается в результате внутреннего трения частиц, возникаю щего под действием нормальных напряжений.
9. Угол естественного откоса ф — угол у основания конуса, который образуется при отсыпании разрыхленного грунта с некоторой высоты. Этот угол зависит от величины коэффициента внутреннего трения и от связности. Для несвязных грунтов угол естественного откоса равен углу внутреннего трения.
10. Сопротивление грунта вдавливанию. При вдавливании в грунт штампа или какой-либо опорной поверхности (ходовой части машины, элемента рабочего органа) под штампом происходят деформации в условиях, близких к всестороннему сжатию (т. е. когда на элемент грунта действуют одновременно окружающий массив и поверхность штампа так, что элемент оказывается сжатым со всех сторон).

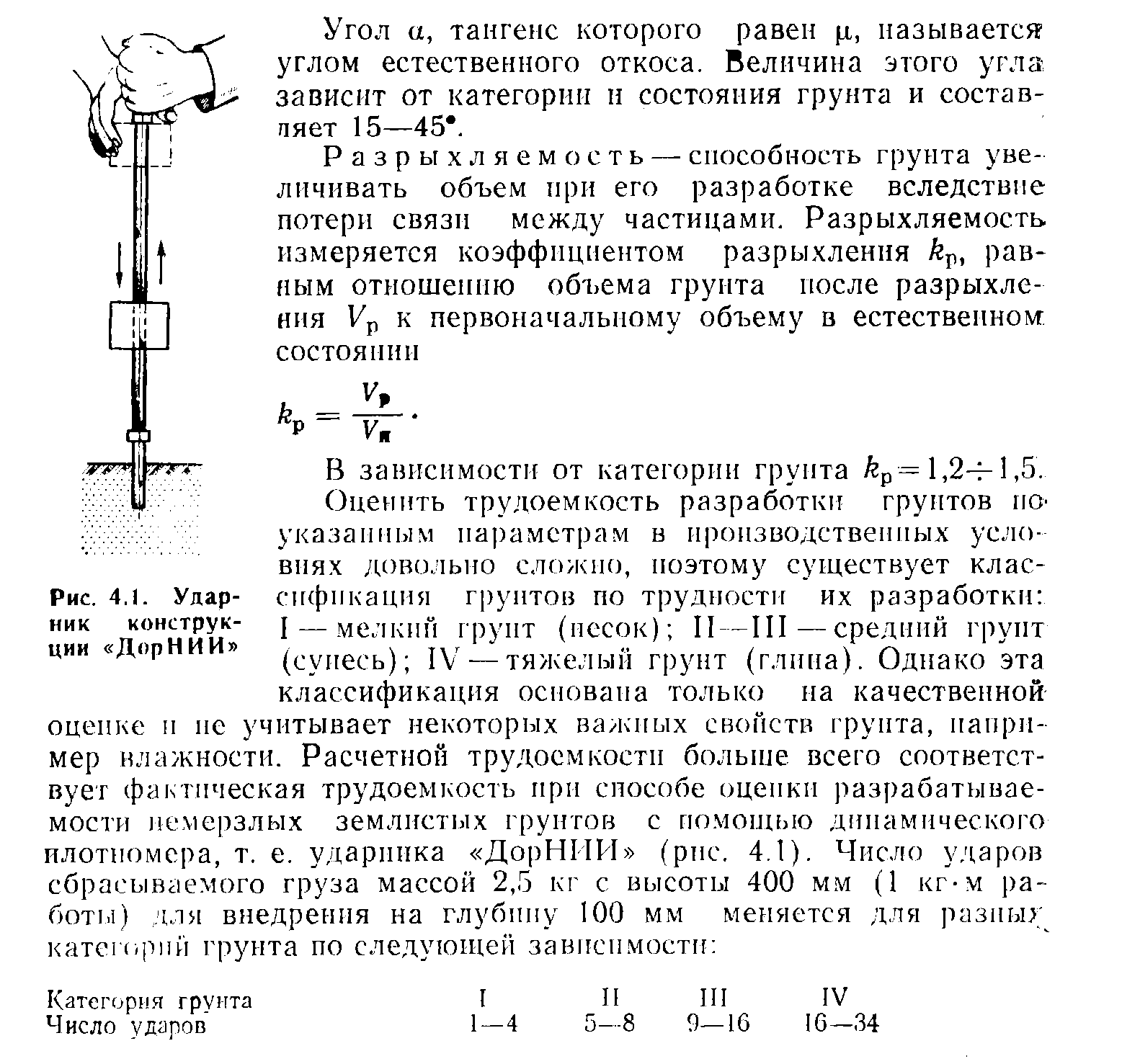

11. Разрыхляемость определяется как отношение объема разрыхленного грунта Vp к объему V первоначальному (в плотном теле).
4. Резание грунтов - это отделение стружки от массива.
Копание – резание +накопление грунта
Основные теории расчёта:
1.Домбровский Н.Г.
Pрез.=K*F=K*b*h, где К – удельное сопротивление (Н/см2), F – площадь среза, см2
2.Зеленин А.Н.
Pрез.= 10*c*h, где с – категория грунта по трудности разработки.
3. Теория Ветрова
h’- глубина среза боковой грани
∑P= Pлоб+2*Pбок+2*Рсреза+ Рпл.износа
Рлоб= Кудлоб *Fлоб
Рбок= Кудбок *Fбок
4.Горячкин В.П.
Р=К*b*h + эпселен*b*h*v2 , где v – скорость
