3. Генератори типу rc.

В генераторах этого типа баланс фаз достигается за счет специальной фазосдвигающей RC – цепи, устанавливаемой в цепи обратной связи. Схема простейшего RС-генератора на транзисторе приведена на рис.1.7.Трехзвенная RC-цепь на частоте квазирезонанса обеспечивает сдвиг фазы, равный 1800. Схема с общим эмиттером, на которой собран генератор, изменяет фазу сигнала на выходе по отношению ко входному также на 1800, т.е. суммарный фазовый сдвиг равен , за счет чего выполняется условие баланса фаз. При условии С1=С2=С3=С и R3=R4=Rвх_VT = R коэффициент передачи трехзвенной RC-цепи равен примерно 1/29, поэтому, если коэффициент усиления транзисторного каскада К_U< 29 , в схеме возникают колебания с частотой

Рисунок 1.7 – RC-генератор на транзисторе

Не смотря на простоту схемы данный генератор находит ограниченное применение в практических устройствах. Это связано с тем, что коэффициент нелинейных искажение выходного напряжения может достигать 10% а стабильность частоты недостаточна. Следует отметить, что в схеме рис.1.7 можно в некоторых пределах изменять частоту генерации. Для этого последовательно с резистором R3 устанавливают переменное сопротивление.

Рисунок 1.8 – RC-генератор с мостом Вина

Білет №8

1. Стійкість підсилювачів зі зворотнім зв’язком, корегуючи rc-кола.

Рассмотрим схему усилитель с ОС

K_OC=K/(1-Kβ)

Если Kβ =1 , то схема потеряет устойчивость и превратится в генератор.

Устойчивость генератора можно оценить с помощью АФХ или годографа Найкреста

Если годограф охватывает точку -1 , то усилитель неустойчивый.

Способы повышения устойчивости усилителей с обратными связями.

Наиболее часто применяемые цепи для предотвращения возбуждения усилителя

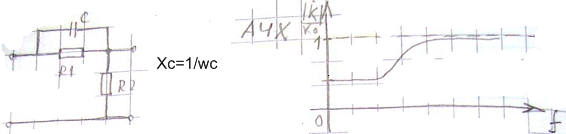

1. Пассивная диференциирующая цепь, включенняая последовательно с цепью ОС

Используется на НЧ

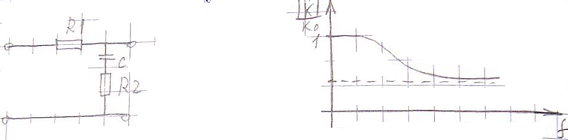

2. Пассивная интегрирующая цепь

Используется на ВЧ(если усилитель возбуждается на ВЧ)

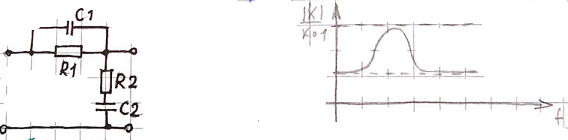

3. Пассивная диф.-интегр. цепь (цепь Вина)

При возбуждении на СЧ

Критерій Найквіста

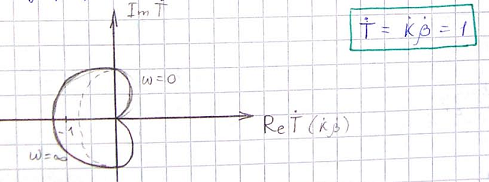

Критерій Найквіста засновано на випромінюванні зворотньої різниці або зворотнього відношення підсилювачів, охоплених НЗЗ, причому критерій Найквіста використовується тільки для тих підсилювачів, які є стійкими при обірваному НЗЗ (відключенням НЗЗ - розімкнути підсилювач). Найквіст говорив, якщо розглядаючи зворотню різницю , можна побудувати годограф:

Рисунок 16

При зміні частоти від 0 до отримаємо наступну петлю годографа:

коефіцієнт зворотного зв'язку дорівнює нескінченності - підсилювач збуджується. Фаза на осі Rc для зворотнього відношення дорівнює нулю.

1) баланс амплітуд для критерія Найквіста записується у вигляді:

2) баланс фаз для критерія Найквіста:

так як

_кр - частота, на якій здійснюється збудження

К_кр- показує який коефіцієнт необхідно вибрати для забезпечення баланса амплітуд. Можна визначити з умов

З можна визначити , а потім _кр підставити у вираз:

Для визначення частоти самозбудження необхідно прирівняти до нуля уявну частину комплексного значення зворотного відношення. Далі значення _кр необхідно підставити у вираз і з цього виразу визначимо К_п - коефіцієнт підсилювання, що призводить до самозбудження підсилювача.

Баланс фаз:

2. Схема із загальним витоком.

Схема с общим стоком или истоковый повторитель (рис.5) аналогична схеме катодного повторителя на электронной лампе. Входное сопротивление каскада выше, а выходное - ниже, чем в случае схемы с общим истоком; коэффициент усиления по напряжению меньше единицы. Входной сигнал подается между затвором и стоком, а снимается между истоком и стоком. Переворот фазы отсутствует.

Истоковый повторитель может быть использован в качестве трансформатора сопротивлений для связи источника сигнала с высоким выходным сопротивлением и схемы с низким входным сопротивлением.



Сток внизу) – идет на землю

Рис 5. Включение полевого транзистора по схеме с общим стоком.

Коефіцієнт передачі за напругою (ЗЗ при цьому немає) де S-крутизна, Rbx у ПТ дорівнює. де C_11I - вхідна ємність ПТ, котра включена між затвором і витоком, C _12I (прохідна ємність ) збільшується в (1+К) разів. Ємність монтажу - 20...30 пФ.

,

- вихідна провідність ПТ.
