3)Багатокаскадний упт

Рисунок 43.1

Езм задає положення робочої точки. Перший транзистор підсилює за струмом з коефіцієнтом підсилення за струмом Другий транзистор і наступні теж з загальним емітером - підсилювачі струму.

, де n - число каскадів.

Інший вигляд ПСС - на однотипних транзисторах.

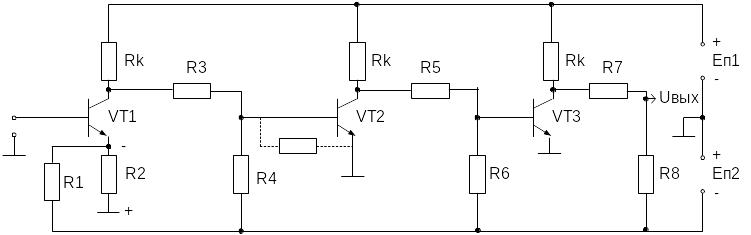

Рисунок 43.2

R1, R2 - для вибору робочої точки.

R7, R8 - резистори установки нуля (тобто замість них можна поставити потенціометр установки нуля).

Коефіцієнт передачі дільника R3, R4 , нехтуючи опором R4: .

Знайдемо коефіцієнт передачі одного каскаду. Скористуємося формулою .

Треба визначити .

Якщо другу формулу підставити в першу, то отримаємо наступний вираз:

.

Звичайно такий підсилювач працює на низьких частотах. Загальний коефіцієнт буде дорівнювати (для трьох каскадів): .

Білет №3

1. Ачх і фчх попереднього підсилювача в області вч

Рисунок 29.1

Рисунок 29.2

Падіння частотної характеристики протікає за рахунок .Введення ЗЗ за змінним і сталим струмом розширимо полосу пропускання.

Сбл - блокуюча ємність.

Якщо Се набуде значення 100 пФ, то АЧХ буде мати вигляд 3. Якщо зменьшити ємність Сє до сотень нФ, то можемо отримати АЧХ виду 4.

Якщо значення Сmin трохи збільшиться, то можливо отримати характеристику виду 5 - (Сopt). Криві 5, 6 виходять за рамки характеристики і через зміни характеристики НЗЗ ( за рахунок додаткових фазових зсувів) вносимо ланцюг Re, Се НЗЗ перетворюється в позитивну ЗЗ.

де a, m, n - складні формули див. Войшвило.

Copt визначають з цієї формули .При умові : m=a+n/2 ми один нуль сумістимо з одним із полюсів та:

.

Ця формула відповідає кривій 4 (при цьому добротність підсилювального каскаду залишається сталою і дорівнює площі під кривою). З цієї формули можна отримати Cemin.

Для знаходження Ceopt , необхідно використовувати критерій Брауде. , m = 1 - звідси ми і отримаємо Copt.

2. Схема підсилювача із загальним колектором

Однокаскадний підсилювач за схемою зі спільним колектором (рис. 1.20) також називають «емітерний повторювач».

Рис. 1.20

Оскільки в даній схемі , то вона не може підсилювати за наругою (вихідна напруга майже повторює вхідну, звідси й назва «емітерний повторювач», оскільки вихідний сигнал знімається з емітера).

, .

Коефіцієнт підсилення за струмом за схемою зі СК більший, ніж за схемою зі СЕ: .

Характерні особливості данного підсилювача:

1. не підсилює за напругою;

2. підсилює за струмом;

3. схема має великий вхідний опір;

4. схема має малий вихідний опір.

Такий підсилювач можна використовувати як узгоджувальний каскад.

Порівняльна таблиця основних параметрів однокаскадних підсилювачів:

Таблиця 1

Схема
СЕ
СБ
СК
