Диаграмма классов. Обозначение классов. Отношение ассоциации.
Class diagram — статическая структурная диаграмма, описывающая структуру системы, она демонстрирует классы системы, их атрибуты, методы и зависимости между классами.
Содержание класса
Обычно показывают: имя класса, ключевые атрибуты, ключевые операции, стереотипы
Обычно не показывают: параметры операций, видимость, исходные значения
Имя класса
- Существительное или именная группа
- Стиль: «UpperCamelCase»
- Избегать сокращений (DpstAccnt) и аббревиатур
- Имя абстрактного класса: курсив или свойство {abstract}
- Имя конечного класса: свойство {leaf}
Атрибуты
- Определяют состояние экземпляров
- Синтаксис: видимость имя: тип [кратность] = значение {свойства}
- Статические атрибуты подчеркиваются
Операции
- Характеризуют поведение экземпляров
- Синтаксис: видимость имя(параметры): результат {свойства}
- Статические операции подчеркиваются
- Абстрактные операции выделяются курсивом или помечаются свойством {abstract}
- Конечные операции — свойство {leaf}
О
тношения:
Ассоциация
- Указывает, что между объектами классов могут устанавливаться связи
- Обозначает действие, производимое исходным объектом над целевым элементом
- Синтаксис:
имя (глагол)
имена ролей (существительное)
кратность (задается явно)
возможность навигации
- Указывается: имя или роли
- Возможность навигации — «сообщения могут посылаться только в том направлении, в котором указывает стрелка»
- Стили указания: абсолютно явная навигация, абсолютно скрытая навигация, явная навигация
Рефлексивные ассоциации
Класс ассоциации
Единственная уникальная связь
Квалифицированные ассоциации
В
ыбирает
один объект из набора
Частные случаи ассоциации:
Агрегация
- Самое общее отношение типа «целое — часть»
- Не рекомендуется
Композиция
- Отношение типа «целое — часть»
- Части не могут существовать вне целого
- «Нет совместного владения»
- Целое может передавать свои части
3. Диаграмма классов. Обозначение интерфейсов. Отношение обобщения и
зависимости. Диаграмма пакетов.

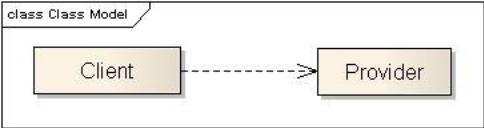

Зависимость
Элемент-клиент обладает знаниями об элементе-поставщике, изменение в поставщике может повлиять на клиента
Рекомендуется использовать для обозначения:
- глобальных переменных
-переменных-параметров
- вызовов статических методов

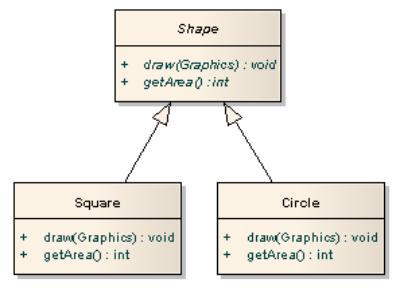

Обобщение
Класс является частным случаем другого класса

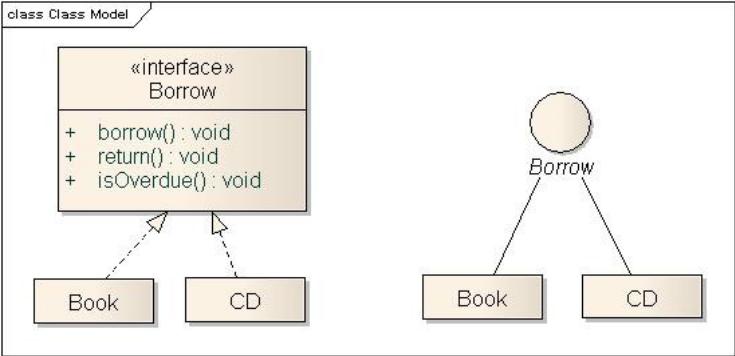

Интерфейс
Нотации:
- класс (стереотип «interface»)
- «леденец на палочке»
Реализация интерфейса

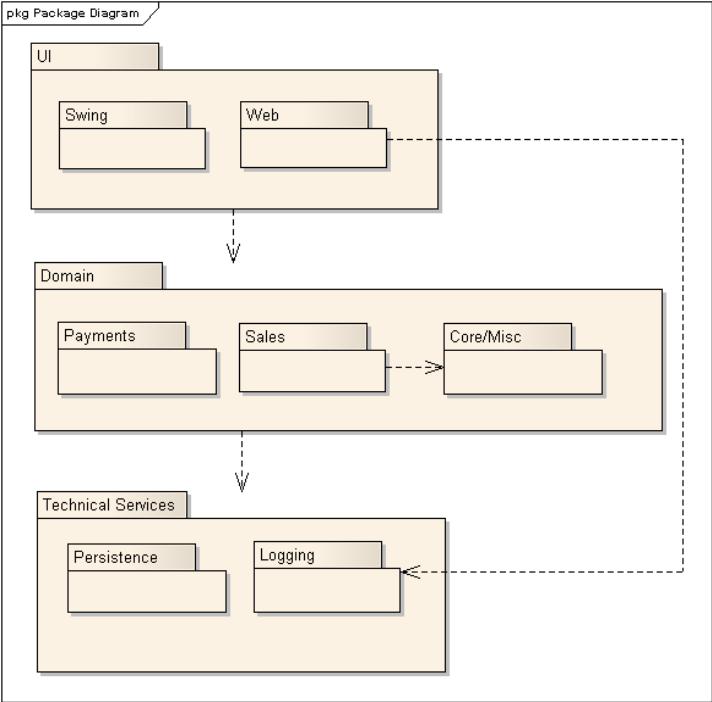

Назначение
Иллюстрирует логическую архитектуру приложения (уровни, подсистемы, пространства имен)
Показывает: пакеты и зависимости между ними
Пакет — механизм группировки элементов
Диаграмма пакетов, Package diagram — структурная диаграмма, основным содержанием которой являются пакеты и отношения между ними. Жёсткого разделения между разными структурными диаграммами не проводится, поэтому данное название предлагается исключительно для удобства и не имеет семантического значения (пакеты и диаграммы пакетов могут присутствовать на других структурных диаграммах). Диаграммы пакетов служат, в первую очередь, для организации элементов в группы по какому-либо признаку с целью упрощения структуры и организации работы с моделью системы.
