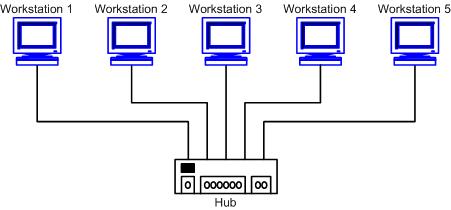

2) Топология типа “звезда”
В сети построенной по топологии типа “звезда” каждая рабочая станция подсоединяется кабелем (витой парой) к концентратору или хабу (hub). Концентратор обеспечивает параллельное соединение ПК и, таким образом, все компьютеры, подключенные к сети, могут общаться друг с другом.
Данные от передающей станции сети передаются через хаб по всем линиям связи всем ПК. Информация поступает на все рабочие станции, но принимается только теми станциями, которым она предназначается. Так как передача сигналов в топологии физическая звезда является широковещательной, т.е. сигналы от ПК распространяются одновременно во все направления, то логическая топология данной локальной сети является логической шиной. Данная топология применяется в локальных сетях с архитектурой 10Base-T Ethernet. Преимущества сетей топологии звезда:
легко подключить новый ПК;
имеется возможность централизованного управления;
сеть устойчива к неисправностям отдельных ПК и к разрывам соединения отдельных ПК. Недостатки сетей топологии звезда:
отказ хаба влияет на работу всей сети;
большой расход кабеля;
Билет 6
1)Метод доступа CSMA/CD определяет, во-первых, каким образом станция определяет момент, когда она может передать кадр, во-вторых – каким образом должны вести себя станции в случае одновременного начала передачи кадров двумя или более узлами. Каждая станция постоянно прослушивает сеть. Если в сети присутствует сигнал несущей частоты, значит, другая станция передает свой кадр. Для того, чтобы иметь право передать кадр, станция должна дождаться “тишины” (отсутствия несущей), выждать технологическую паузу (9.6 мкс), и, если за время паузы сигнал несущей не появился, начать передачу. Все станции, прослушивая сеть, распознают передаваемый кадр, и та из них, чей адрес записан в поле получателя, принимает кадр полностью и передает его протоколам верхних уровней. Остальные станции “чужие” кадры должны игнорировать. Возможна ситуация, когда две станции одновременно начинают передачу кадров. Такая ситуация называется коллизией (collision). Наступление коллизии передающая станция может определить по отличию передаваемых и принимаемых ею данных (во время передачи кадра станция продолжает прослушивать сеть). Обнаружившая коллизию станция должна прекратить передачу кадра, передать в сеть специальный сигнал затора (jam), состоящий из 32 бит, и выдерживает паузу случайной длительности (определяемой по специальному алгоритму). После этого она может опять попытаться передать свой кадр (естественно, дождавшись “тишины” и выждав технологическую паузу). Интервал времени до повторной попытки доступа после коллизии определяется как случайное число интервалов отсрочки (один интервал отсрочки равен 512 битовым интервалам, т.е. 51,2 мкс). Количество интервалов отсрочки определяется как случайное целое число, равномерно распределенное в интервале 0..2n (1<=n<=10) или 0..210 (10

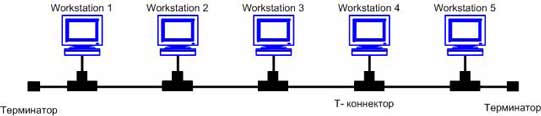

2) Шинная топология
Сети с шинной топологией используют линейный моноканал (коаксиальный кабель) передачи данных, на концах которого устанавливаются оконечные сопротивления (терминаторы). Каждый компьютер подключается к коаксиальному кабелю с помощью Т-разъема (Т - коннектор). Данные от передающего узла сети передаются по шине в обе стороны, отражаясь от оконечных терминаторов. Терминаторы предотвращают отражение сигналов, т.е. используются для гашения сигналов, которые достигают концов канала передачи данных. Таким образом, информация поступает на все узлы, но принимается только тем узлом, которому она предназначается. В топологии логическая шина среда передачи данных используются совместно и одновременно всеми ПК сети, а сигналы от ПК распространяются одновременно во все направления по среде передачи. Так как передача сигналов в топологии физическая шина является широковещательной, т.е. сигналы распространяются одновременно во все направления, то логическая топология данной локальной сети является логической шиной.
Данная топология применяется в локальных сетях с архитектурой Ethernet (классы 10Base-5 и 10Base-2 для толстого и тонкого коаксиального кабеля соответственно). Преимущества сетей шинной топологии:
отказ одного из узлов не влияет на работу сети в целом;
сеть легко настраивать и конфигурировать;
сеть устойчива к неисправностям отдельных узлов. Недостатки сетей шинной топологии:
разрыв кабеля может повлиять на работу всей сети;
ограниченная длина кабеля и количество рабочих станций;
трудно определить дефекты соединений
