Экзаменационный билет № 26
1. Деаэрация питательной воды. Типы деаэраторов. Тепловой баланс деаэратора.
Деаэрацией (удаление растворенного кислорода из питательной воды паровой котельной) называется освобождение питательной
воды от растворенного в ней воздуха, в состав которого входят кислород и двуокись углерода. Будучи растворенными в воде, кислород и двуокись углерода вызывают коррозию питательных трубопроводов и поверхностей нагрева котла, вследствие чего оборудование котла выходит из строя.
Существует ряд различных устройств для деаэрации питательной воды. Наибольшее распространение получили термические деаэраторы атмосферного типа низкого давления (0,02-0,025 МПа) и повышенного давления (0,6 МПа), а также вакуумные с давлением ниже атмосферного. Последние применяют в котельных с водогрейными котлами, так как в этих котельных отсутствует пар и дегазация питательной воды осуществляется за счет вакуума, создаваемого водоструйными эжекторами.
Термический деаэратор служит для удаления из питательной и подпиточной воды растворенного в ней кислорода и двуокиси углерода путем нагрева ее до температуры кипения.
Принцип работы (если посчитаете, что вам нужно).

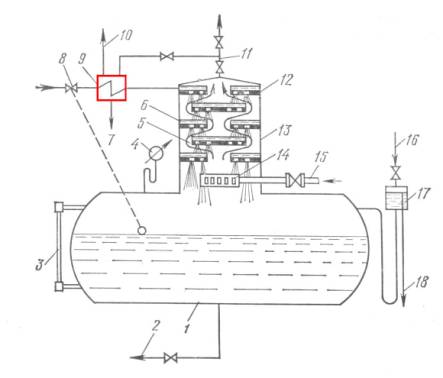

Деаэратор состоит из бака 1 и колонки 13, внутри которой установлен ряд распределительных тарелок 5, 6 и 12. Питательная вода (конденсат) от насосов поступает в верхнюю часть деаэратора на распределительную тарелку 12; по другому трубопроводу через регулятор 8 на тарелку 12 подводится в качестве добавки химически очищенная вода; с тарелки питательная вода отдельными и равномерными струйками распределяется по всей окружности деаэраторной колонки и стекает вниз последовательно через ряд расположенных одна под другой промежуточных тарелок 5 и 6 с мелкими отверстиями.
Пар для подогрева воды вводится в деаэратор по трубе 15 к парораспределитель 14 снизу под водяную завесу, образующуюся при стекании воды с тарелки на тарелку, и, расходясь во все стороны, поднимается вверх, навстречу питательной воде, нагревая ее до 104 — 106°С, что соответствует избыточному давлению в деаэраторе 0,02 - 0,025 МПа (0,20 - 0,25 кгс/см2).
При этой температуре воздух выделяется из воды и вместе с остатком несконденсировавшегося пара уходит через вестовую трубу 11, расположенную в верхней части деаэрационной головки, непосредственно в атмосферу или охладитель пара 9.
Освобожденная от кислорода и подогретая вода выливается в сборный бак 1, расположенный под колонкой деаэратора, откуда расходуется для питания котлов.
Во избежание значительного повышения давления в деаэраторе на нем устанавливают два гидрозатвора, а также гидравлический затвор 17 на случай образования в нем разрежения. При превышении давления может произойти взрыв деаэратора, а при разрежении атмосферное давление может смять его.
Деаэратор снабжают водоуказательным стеклом 3 с тремя кранами — паровым, водяным и продувочным, регулятором уровня воды в баке, регулятором давления и необходимой измерительной аппаратурой. Для надежной работы питательных насосов деаэратор устанавливают на высоте не менее 7 м над насосом.
Воду обескислороживают также фильтрованием ее через слой обыкновенных стальных стружек, которые окисляются из-за растворенного в воде кислорода.
Типы деаэраторов бывают следующие:
- деаэратор атмосферный,
- деаэратор вакуумный,
- деаэраторы повышенного давления.
Все деаэраторы служат для дегазации воды от коррозионных газов в ней присутствующих. Основаны на последовательной очистке воды по мере прохождения всех устройств деаэратора.
Деаэратор атмосферный
- производительность от 5 до 100 т/час.
- рабочее давление 0,12 МПа.
- условное обозначение ДА.
Деаэратор вакуумный
- производительность от 5 до 800 т/час.
- рабочее давление от 0,0016 до 0,05 МПа.
- условное обозначение ДВ.
Деаэраторы повышенного давления
- производительность от 80 до 6000 т/час.
- рабочее давление от 0,69 до 1,35 МПа.
- условное обозначение ПВ.
Из теплового баланса деаэратора исключаются потоки, подогрев которых ( паром из регенеративных отборов турбин) полностью учитывается при составлении диаграмм режимов турбин. Больше ничего не нашёл.
