1. Видеосистема пк

Видеосистема персонального компьютера предназначена для формирования изображений, наблюдаемых на экране монитора. Ее основу составляют специализированные схемы для установки управляющих электрических сигналов[1].

Рисунок 1. Схема вывода изображения на экран и схема ввода изображения с помощью сканера

Видеосистема компьютера состоит из трех компонент:

1. Монитора;

2. Видеоадаптера;

3. Программного обеспечения (драйверов видеосистемы).

2. Мониторы

Дисплей (монитор) – устройство визуального отображения информации.

2.1 Основные характеристики дисплеев

• Соотношение сторон экрана – отношение длины длинной стороны к короткой. Например:

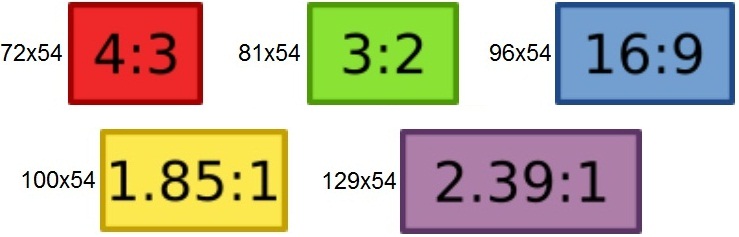

Рисунок 2. Соотношение сторон экрана.

• Размер экрана – определяется длиной диагонали, измеряется чаще всего в дюймах.

• Разрешение – обозначает количество отображаемых элементов на экране (точек) по горизонтали и вертикали, например: 1024x768.

• Глубина цвета – термин, обозначающий, какое количество цветов или оттенков передает изображение, и измеряется в битах.

• Размер зерна или пикселя. Понятие "размер пикселя" или обратная ему величина – количество пикселей на дюйм напрямую связано с разрешением матрицы монитора – чем выше ее разрешение, тем меньше расстояние между соседними пикселями и, тем самым, выше четкость изображения (Рисунок 3).

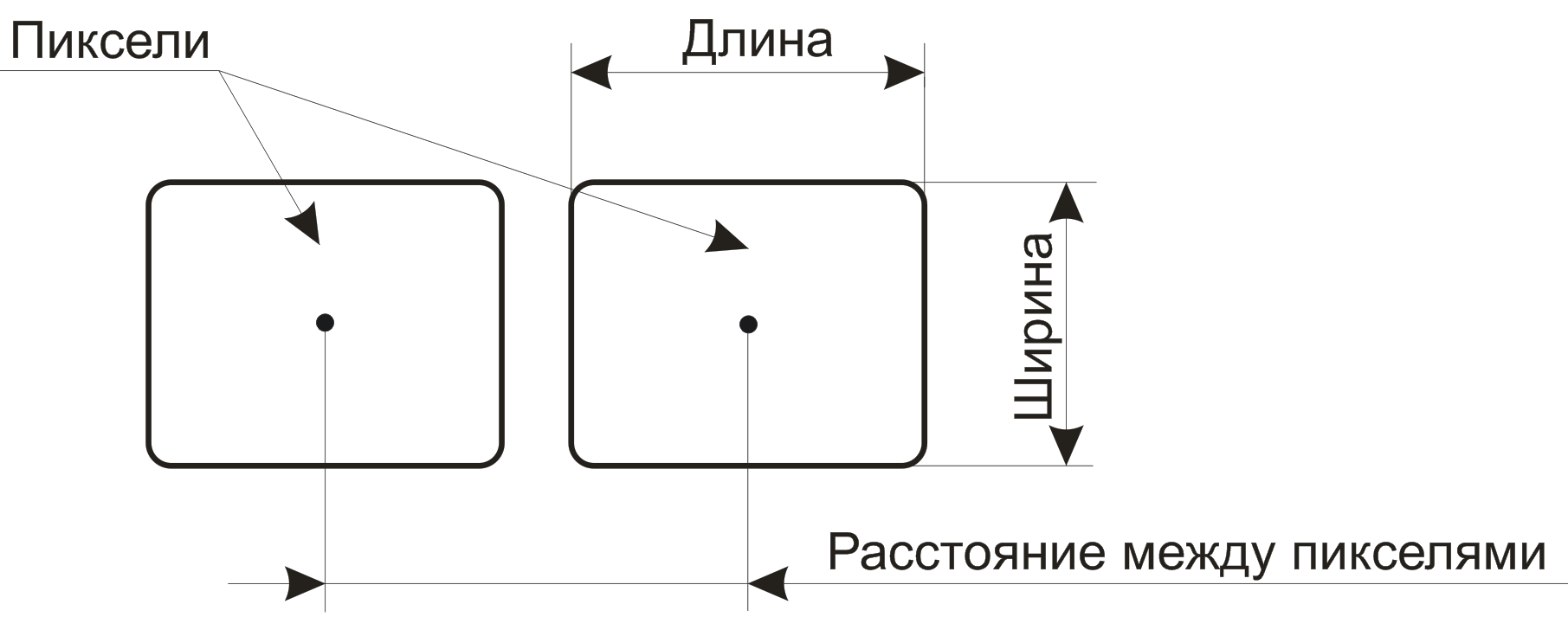

Рисунок 3. Размер пикселя.

• Частота обновления экрана – количество сменяемых кадров за единицу времени, измеряется в Гц (кадр/сек.).

• Время отклика пикселей – время, которое затрачивается на то чтобы состояние пикселя перешло в активное (белое) из бездействующего (чёрного) и обратно к активному (белому). Этот процесс измеряется в миллисекундах (мc). Уменьшение времени отклика означает более быстрые переходы, что соответствует меньшему количеству видимых искажений изображения. Мониторы с долгим временем отклика создают искажения или расплывающиеся пятна вокруг подвижных объектов, что недопустимо для воспроизведения динамического контента, например, видео. Эта характеристика устанавливается не для всех мониторов.

• Угол обзора – угол, при котором падение контраста достигает заданного, для разных типов матриц и разными производителями вычисляется по-разному, и часто не подлежит сравнению.
