Порядок выполнения элементов этапа

Закрывают камеру с уложенным в нее куполом основного парашюта левым, а затем правым клапаном. Берутся за кольцо (2) левого клапана и, расправляя клапан (1), подтягивают его к правому окну (3) на ранце (рис. 3.25, а). Пропускают через кольцо клапана и окно ранца силовую ленту (4) с пряжкой. Подтягивают силовую ленту, пропущенную через кольцо клапана и окно ранца, к двухконусному замку, ее пряжку (6) надевают на конус двухконусного замка так, чтобы указательная стрелка на силовой лен-те находилась сверху, а силовая лента не была перекручена. Закрывают затвор двухконусного замка (рис. 3.25, б).

Б

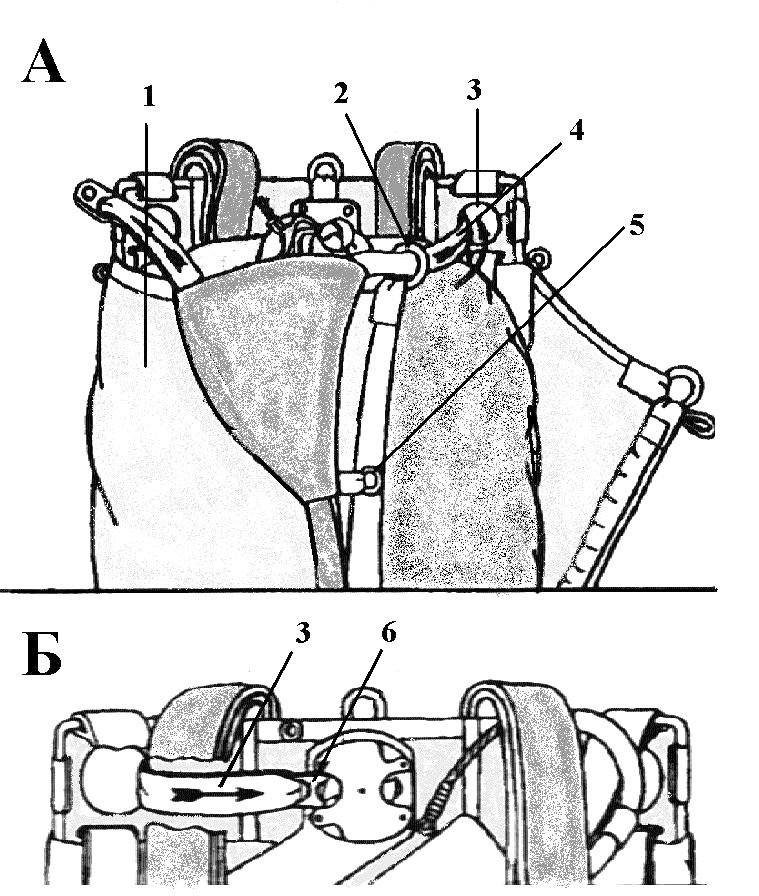

Рис. 3.25. Затяжка левого клапана ранца:

1 – левый клапан; 2 – кольцо левого клапана; 3 – окно ранца; 4 – силовая лента; 5 – направляющее кольцо; 6 – пряжка силовой ленты

ерут за кольцо правый клапан и, расправляя его по поверхности камеры, подтягивают к левому окну на ранце. Пропускают вторую силовую ленту с пряжкой через кольцо на клапане и окно на ранце, подтягивают к двухконусному замку. Удерживая ранее установленную пряжку, затвор двухконусного замка открывают и вторую пряжку надевают на конус корпуса замка, при этом указательная стрелка должна находиться сверху, силовая лента не должна быть перекручена, свободные концы подвесной системы должны находиться внутри между силовыми лентами. Закрывают затвор двухконусного замка. Заворачивают свободный угол косынки парашютного звена вверх и складывают вдвое. Складывают вдвое часть парашютного звена (1) (рис.3.26), заключенную между косынкой и петлей для крепления шнура включения парашютного прибора, заправляют образовавшийся изгиб звена в нижнюю петлю (6) резиновой соты так, чтобы не было слабины. Петлю крепления шнура включения прибора (5) подтягивают как можно ближе к кольцу (2), нашитому на правый клапан ранца, и кон-трят ее к этому кольцу контровочной нитью (3) в два сложения. Пропускают гибкую шпильку со шнуром (5) включения прибора сверху вниз через направляющее кольцо (4).

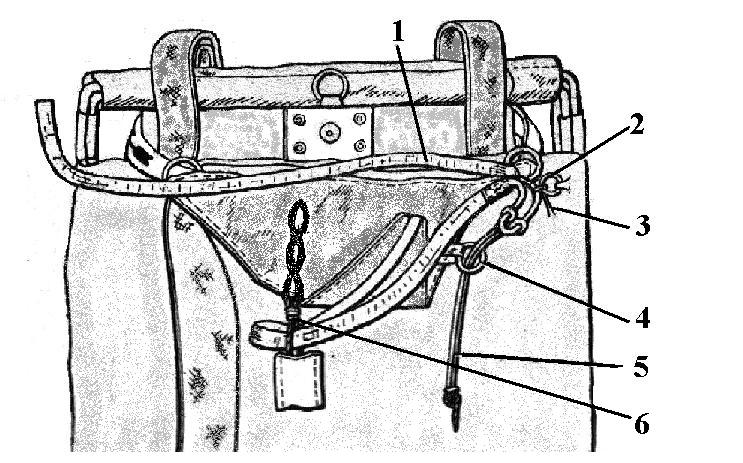

Рис. 3.26. Контровка петли

парашютного звена

к кольцу на ранце:

1 – парашютное звено; 2 – кольцо на правом клапане ранца; 3 – контровочная нить в два сложения; 4 – направляющее кольцо; 5 – шнур включения парашютного прибора; 6 – нижняя петля резиновой соты

П

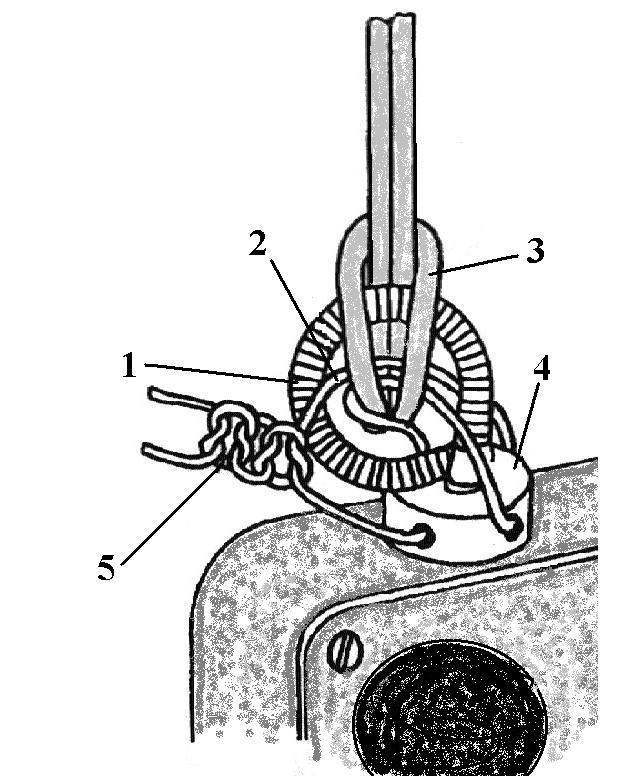

Рис. 3.27. Контровка гибкой шпильки:

1 – ушко гибкой шпильки; 2 – нить контровочная; 3 – шнур включения парашютного прибора; 4 – затвор прибора; 5 – узел нити контровочной

арашют кладут подвесной системой вниз, стабилизирующую систему вытягивают в направлении верхнего окантовочного полотнища. Владелец парашюта берет в руки страхующий парашютный прибор и производит его внешний осмотр. В первую очередь проверяется наличие свинцовой пломбы в правом верхнем углу крышки, затем необходимо убедиться в целости всех частей и деталей прибора и отсутствии повреждений. Закончив внешний осмотр, десантник вставляет в затвор гибкую шпильку, взводит прибор и кладет его на парашют стеклом вниз. В этом положении выполненные операции этапа проверяются командиром подразделения. Подойдя к парашюту, командир взвода (роты) берет прибор, поднимает его с ранца так, чтобы гибкая шпилька выдергивалась из затвора под неудобным углом, и передает его владельцу парашюта. Десантник, взяв прибор, поднимает его над головой стеклом вниз; на слух контролирует бесперебойность его работы и, глядя на стекло, убеждается в отсутствии внутри корпуса сора и посторонних предметов. Командир подразделения в это время проверяет затяжку клапанов ранца и подвязку парашютного звена. Закончив проверку, он принимает доклад владельца парашюта об исправности и

работоспособности прибора и дает

разрешение смонтировать прибор на парашют.

Монтаж парашютного прибора на ранец выполняют в такой последовательности:

вставляют гибкую шпильку (1) в затвор (4), взводят прибор и устанавливают стрелку часового механизма на цифру «3». Контрят гибкую шпильку в затворе контровочной нитью (2), которая должна проходить «восьмеркой» через ушко гибкой шпильки, отверстия затвора и петлю шнура (3), при этом слабина контровочной нити должна быть выбрана, а концы связаны тройным узлом (5) и обрезаны на расстоянии 15 – 25 мм от узла (рис.3.27).

Рис. 3.28. Привязка корпуса прибора:

1 – шнур включения прибора;

2 – амортизатор; 3 – шланг прибора; 4 – ленты-завязки; 5 – карман шнура включения прибора; 6 - клапан

Закрепляют байонетный штифт хомута шланга в отверстии монтажной пластины двухконусного замка. Вставляют корпус прибора в карман ранца (рис. 3.28) так, чтобы шкала времени была видна в окне кармана; сначала шланг (3), а затем корпус прибора привязывают л ентами-завязками (4), а шнур включения прибора (1) прикрывают специальным клапаном (6).

З аряжают двухконусный замок. Помогающий, захватив ранец парашюта за верхние углы, прижимает большими пальцами и удерживает силовые ленты на двухконусном замке. Укладывающий открывает затвор (2) двухконусного замка, надевает на конусы затвора петлю троса звена ручного раскрытия (4) и серьгу (5) с петлей троса АД-ЗУ-Д-165 и, придерживая петли на конусах, поворачивает затвор на 8 – 10 мм; затем они прижимают к конусам корпуса двухконусного замка установленные пряжки (1) силовых лент, полностью закрывают затвор (до упора его в стойку крышки) и контрят его контровочной нитью (3) в одно сложение «восьмеркой» (рис. 3.29).

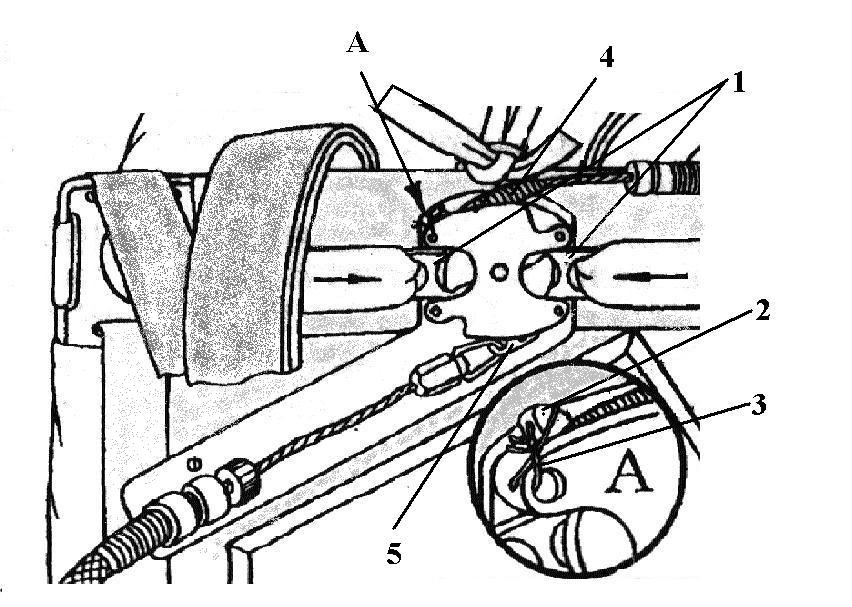

Рис. 3.29. Заряжание двухконусного замка:

1 – пряжки силовых лент; 2 – затвор двухконусного замка; 3 – нить контровочная;

4 – петля троса звена ручного раскрытия; 5 – серьга парашютного прибора
