На уложенный и свернутый купол накладывают грузики. После этого надевают на купол камеру основного парашюта.

Укладывающий берет камеру ниже съемных резиновых сот (рис.3.9) и надевает ее на уложенный купол основного парашюта, при этом помогающий, аккуратно прижимая купол к подстилочному полотнищу, передвигается вслед за надеваемой камерой.

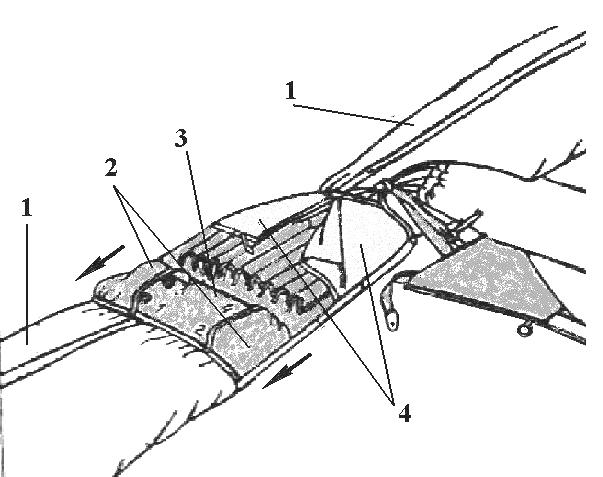

Рис. 3.9. Надевание камеры на купол основного парашюта:

1 – купол основного парашюта; 2 – карманы; 3 – камера основного парашюта; 4 – фартуки

Рис. 3.10. Положение камеры на основном куполе:

1 – камера основного парашюта; 2 – купол основного парашюта; 3 – фартук; 4 – эластичное кольцо

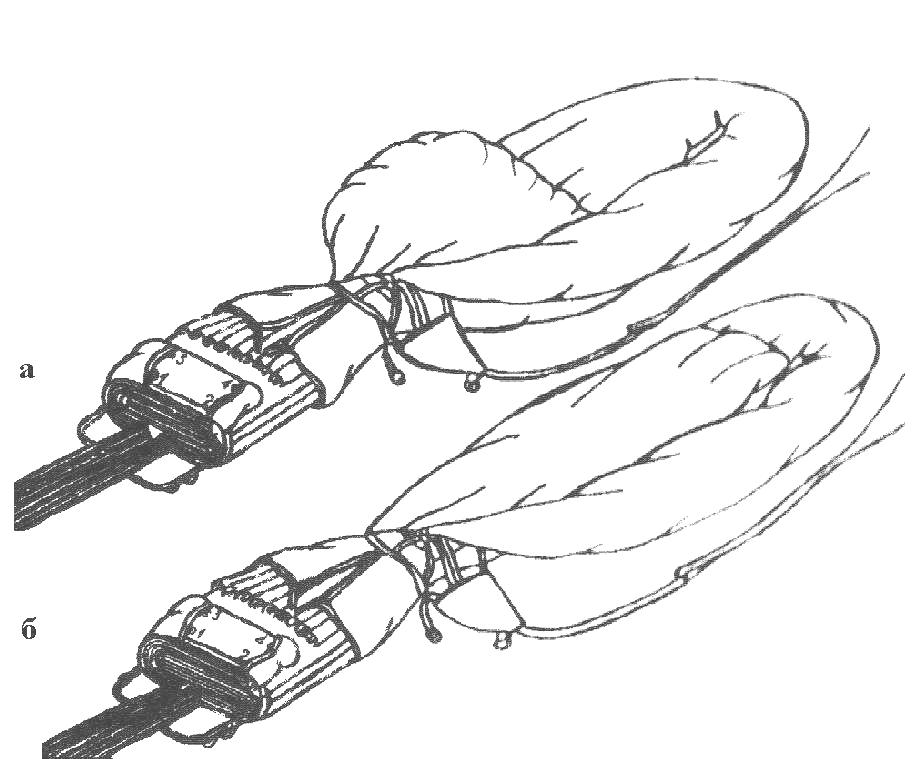

Рис. 3.11.

Положение купола основного парашюта:

а – после вытягивания строп на всю длину;

б – после расправки складки ткани купола

Надевают камеру основного парашюта на купол до тех пор, пока ее кромка с поперечной усилительной лентой не окажется на одном уровне с нижней кромкой купола (2), при этом специальный рукав камеры должен располагаться внутри, а эластичное кольцо – находиться на расстоянии 150 – 200 мм от нижней кромки купола (рис. 3.10). Вершина купола и стабилизирующая система должны располагаться с правой стороны. Выравнивают нижнюю кромку. Берутся за свободные концы п

а

одвесной системы и, у

б

держивая кромку к

б

а

упола в камере, легко встряхивая, вытягивают стропы на всю длину. Затем расправляют складки ткани, образовавшиеся в средней части купола

б

(рис. 3.11, а). Для этого, удерживая купол у верхней части камеры, расправляют каждое полотнище купола, чтобы образовавшееся утолщение не препятствовало выходу купола из камеры. Складки расправляют по направлению к вершине купола. После расправки складок купол должен остаться сложенным как перед надеванием на него камеры (рис. 3.11, б).

Элементы контроля 2-го этапа

1. Правильность укладки купола и положения строп.

Находясь у ранца, взять в одну руку стропы верхних свободных концов, в другую – стропы № 24, 1А и 1Б. Поднимая и разделяя их, подойти к кромке купола и проверить деление купола пополам на верхнюю и нижнюю части. Стропы № 1А, 1Б и 24 находятся сверху (рис. 3.12): слева – № 24 и 1А, справа – № 1Б. Пучок внутренних дополнительных строп выходит из середины кромки купола.

2. Контроль положения камеры основного парашюта:

• усилительная лента, нашитая по периметру основы камеры, находится на одном уровне с кромкой уложенного купола;

• соты находятся сверху;

• эластичное кольцо нижнего основания камеры находится внутри камеры на расстоянии 150 – 200 мм от кромки купола;

• часть купола от изгиба до вершины и стабилизирующая система расположены справа от нижней части купола;

• купол проходит в горловину верхней части камеры основного парашюта, а не пропущен между лентами уздечки камеры.

Рис. 3.12. Проверка правильности укладки купола основного парашюта

(цифрами в кружках обозначены порядковые номера строп):

1 – контрольные стропы; 2 – верхний пучок строп; 3 – дополнительные стропы
