1.9.4. Будова і процес роботи культиваторів для міжрядного обробітку ґрунту

Міжрядний обробіток ґрунту завжди був диференційований залежно від вирощуваних культур, проте нині відбуваються істотні зміни на користь під­вищення якості виконання цієї технологічної операції. Грубий міжрядний обробіток виконують культиваторами типу УСМК-5,4, КФ-5,4 та ін. Для точ­ного обробітку ґрунту поширюються прецизійні культиватори, що працюють зі зменшеними до 8... 10 см захисними зонами рядка.

Культиватор-рослинопідживлювач начіпний КРН-4,2 (К — культи­ватор, Р — рослинопідживлювач, Н — начіпний, 4,2 — ширина захвату, м) призначений для грубого міжрядного обробітку та підживлення кукурудзи, соняшнику та інших просапних культур, посіяних з міжряддям 70 см. Агре­гатується з тракторами класів 0,9 і 1,4.

Культиватор складається з поперечного бруса, семи секцій робочих органів, дві з яких обладнані опорними колесами, робочих органів та підживлювального пристрою. Цей пристрій має шість туковисівних апаратів тарілчастого типу, дванадцять тукопроводів і підживлювальних ножів, шість кронштейнів туковисівних апаратів, підніжну дошку з поручнем, чотири з'єднувальних валики, два привідних ланцюги, шість зірочок, два натяжних ролики та чотири захисних щитки. Поперечний брус, виготовлений із труби квадратного перерізу, є рамою культиватора. Зміцнений він вертикальним шпренгелем та шпренгелем стиску. Спереду посередині бруса приварено начіпний механізм.

Секція робочих органів (рис. 1.45) — це паралелограмний механізм, який складається з переднього 2 і заднього 6 кронштейнів, з'єднаних шарнірно знизу нижньою ланкою і, а зверху верхньою ланкою із стяжною гайкою 4; транспортного ланцюга 5 та гряділя 8, приєднаного до заднього кронштейна. До гряділя спереду прикріплене копіювальне колесо, діаметр якого становить 300 мм, а ширина обода 100 мм. Колесо обертається на шарикопідшипниках і має гумову шину. Ззаду до гряділя тримачами кріпляться лапи-бритви 12. Глибину обробітку грунту робочими органами регулюють зміною положення лап відносно опорних коліс (переміщенням лап по висоті). Кут входження лап у грунт змінюють стяжною гайкою 4, подовжуючи або вкорочуючи верхню тягу. Передній кронштейн секції кріпиться до бруса культиватора скобами З, що дає можливість встановлювати секцію на брусі в потрібному місці залежно від ширини міжряддя. До передніх кронштейнів двох секцій кріпляться

стояки з консольними осями, на яких на шарикопідшипниках змонтовані опорні колеса культиватора. До коліс прикріплені зірочки, від яких ланцюговою передачею рух передається до туковисівних апаратів.

Туковисівні апарати АТ-2А змонтовані на кронштейнах, що кріпляться до бруса хомутами. Туковисівний апарат (рис. 1.46) складається з банки 6, покажчика 7 рівня туків, тарілки 3 з конічною шестірнею, скидальних дисків 2, встановлених на валу 4, заслінки 1 з регулятором 8, шестеренчастої передачі 11 та тукоподільника 9.

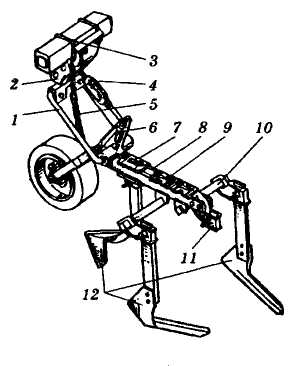

Рис. 1.45. Секція робочих ор­ганів культиватора КРН-4,2:

1 — нижня ланка паралелограм­ного механізму; 2 і 6 — передній і задній кронштейни; 3 — скоба; 4 — стяжна гайка; 5 — транспор­тний ланцюг; 7 — накладка з тримачем; 8 — гряділь; 9 — на­кладка з призмою; 10 — стри­жень з боковим тримачем; 11 — задній тримач; 12 — лапи-бритви

Працює туковисівний апарат так. Добрива, засипані в банку, під час обертання тарілки виносяться з банки в задню частину, звідки диски скидають їх у тукоподільник. Із тукоподільника добрива надходять через тукопроводи до підживлювальних ножів, які загортають їх у ґрунт на потрібну глибину. Кількість висіяних добрив залежить від товщини шару туків, що виноситься тарілкою. Регулюють товщину шару заслінкою, яку встановлюють у потрібне положення регулятором 8.

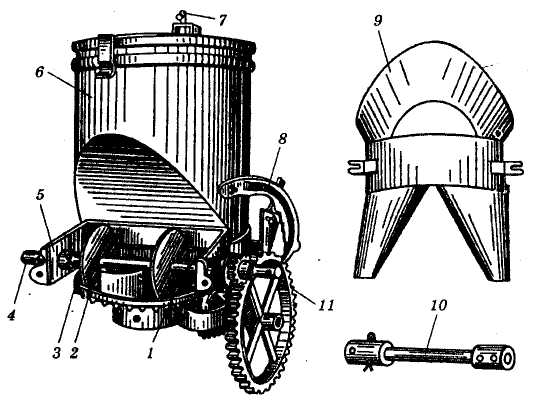

Рис. 1.46. Туковисівний апарат АТ-2А:

1 — заслінка; 2 — скидальний диск; 3 — тарілка; 4 — вал; 5 — кронштейн; 6 — банка для туків; 7 — покажчик рівня туків; 8 — регулятор; 9 — тукоподільник; 10— з з'єднувальний валик; 11 — шестеренчаста передача

До комплекту культи­ватора КРН-4,2 належать такі робочі органи, як плоскорізальні однобічні лапи з шириною захвату 165 мм — 14 шт. (7 лівих і 7 правих), стрілчасті пло­скорізальні лапи з ши­риною захвату 220 мм — 12, стрілчасті універ­сальні лапи з шириною захвату 270 мм — 7, розпушувальні зуби — 19, підживлювальні ножі — 12 шт. Крім того, куль­тиватор на замовлення комплектують обертови­ми голчастими дисками для обробітку рядків і захисних зон.

Культиватор-росли­нопідживлювач начіп­ний КРН-5,6 (К — культиватор, Р — рослинопідживлювач, Н — начіпний, 5,6 — ширина захвату, м) призначений для міжрядного обробітку та підживлення посівів кукурудзи, соняшнику та інших просапних культур, посіяних з міжряддям 70 см. Культиватор одночасно обробляє вісім рядків. Агрегатується з тракторами тягового класу 1,4. Робоча швидкість до 2,2 м/с.

За будовою культиватор КРН-5,6 подібний до КРН-4,2 і має багато уніфікованих вузлів. Його особливістю є те, що з обох боків до поперечного бруса приєднані подовжувачі, на яких встановлено по одній секції робочих органів і по одному туковисівному апарату.

Культиватор-підгортальник начіпний КОН-2,8 (К — культиватор, О — підгортальник, Н — начіпний, 2,8 — ширина захвату, м) призначений для грубого міжрядного обробітку, підживлення і підгортання картоплі та інших культур, посаджених (посіяних) чотирирядними саджалками (сівал­ками) з міжряддям 70 см. Культиватор агрегатується з тракторами тягового класу 1,4.

Культиватор КОН-2,8 складається з рами-бруса, двох опорно-привідних коліс з пневматичними шинами, п'яти секцій робочих органів, чотирьох тарілчастих туковисівних апаратів, ланцюгової передачі та начіпного пристрою з двома секціями сітчастих борін. Кожна секція робочих органів має паралелограмний механізм, як і в культиваторі КРН-4,2, що складається з переднього і заднього кронштейнів, верхньої і нижньої ланок. Передній кронштейн кріплять до рами-бруса, а до заднього прикріплюють гряділь з тримачами робочих органів і копіювальне колесо з пневматичною шиною атмосферного тиску. Конструкцією заднього тримача передбачена можливість зміни кута входження лапи в ґрунт. Кут входження в ґрунт усіх робочих органів секції регулюють зміною довжини верхньої ланки секції.

До комплекту культиватора КОН-2,8 належать п'ять підгортальних корпусів, тринадцять долотоподібних лап, п'ять стрілчастих лап, вісім однобічних плоскорізальних лап, вісім підживлювальних ножів, дві секції сітчастої борони.

Культиватор-рослинопідживлювач овочевий КОР-4,2 (К — культи­ватор, О — овочевий, Р — рослинопідживлювач, 4,2 — ширина захвату, м) призначений для грубого міжрядного обробітку, зокрема, для знищення бур'янів, розпушення ґрунту, підгортання та внесення мінеральних добрив при вирощуванні овочевих культур з міжряддями 45 см, 60, 70, 140, 50 + 90, 60 + 120, 8 + 62, 32 + 32 + 76 см. Культиватор навішують на трактори тягового класу 1,4. Його можна використовувати на рівних полях і гребеневих поверхнях.

КОР-4,2 є модифікацією культиватора КРН-4,2. Його рама піднята вище над поверхнею поля, тому КОР-4,2 обладнують понижувачами для секцій робочих органів і опорно-привідних коліс. Для внесення мінеральних добрив на цьому культиваторі влаштовують туковисівні апарати.

Культиватор універсальний буряковий міжрядний УСМК-5,4 (У — універсальний, С — буряковий, М — міжрядний, К — культиватор, 5,4 — ширина захвату, м) призначений для грубого міжрядного обробітку ґрунту і підживлення посівів цукрових буряків та інших культур з міжряддям 45 см. Культиватор агрегатується з тракторами тягових класів 1,4 і 2. Робоча швид­кість до 2,2 м/с.

Основними вузлами культиватора є зварна рама з начіпним механізмом, два опорно-привідних колеса з пневматичними шинами, дванадцять секцій робочих органів, шість туковисівних апаратів з механізмом приводу. Кожна

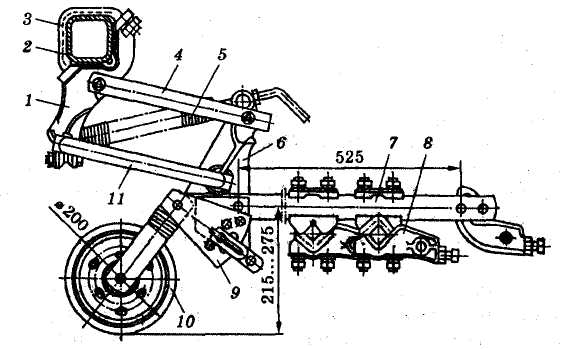

Рис. 1.47. Секція культиватора УСМК-5.4А:

1 і 6 — передній і задній кронштейни; 2 — брус рами; 3 — хомут; 4 і 11 — верхня та нижня ланки; 5 — пружина; 7 — гряділь; 8 — бічний тримач; 9 — сектор; 10 — опорний коток

секція (рис. 1.47) скла­дається з переднього 1 і заднього 6 кронштейнів, верхньої 4 і нижньої 11 ланок, шарнірно приєд­наних до кронштейнів, притискної пружини 5, гряділя 7, жорстко за­кріпленого на задньому кронштейні, бічних 8 і заднього тримачів та опорного котка 10. Верхня ланка нагадує П-подібну штангу, задня полиця якої впирається в задній кронштейн, ко­ли секції піднімаються в транспортне положення. Притискна пружина за­безпечує стійкість ходу робочих органів по глибині. Бічні тримачі з'єднані з гряділем через квадратні стрижні. Положення тримачів відносно гряділя можна змінювати. Отвори в тримачах, в які вставляють стояки лап, мають конічні

отвори, що дає змогу упорними болтами змінити кут установлення лез лап по горизонту. Опорний коток з кронштейном і сектором 9 шарнірно при­єднаний до гряділя і фіксується в певному положенні сектора відносно гряділя фіксуючим пристроєм. Це і є основне регулювання глибини обро­бітку. Робочими органами культиватора є полольні і долотоподібні розпушувальні лапи, підживлювальні ножі, ротаційні батареї та легкі начіпні борінки.

Культиватор фрезерний КФ-5,4 (К — культиватор, Ф — фрезерний, 5,4 — ширина захвату, м) призначений для міжрядного грубого обробітку дванадцятирядних посівів цукрових буряків та інших низькостеблових культур, які вирощують з міжряддям 45 см. Культиватор агрегатується з тракторами тягових класів 1,4 і 2.

Основними вузлами культиватора (рис. 1.48) є зварна рама з начіпним механізмом на трактор, два опорних колеса з пневматичними шинами і гвинтовими механізмами, дванадцять секцій робочих органів, центральний конічний редуктор і два трансмісійних вали. Кожна секція складається з корпусу 5, двох дисків 6 з Г-подібними ножами 12, пасивного ножа 9, кожуха 11 з фартухом 13, ланцюгової передачі 14 і запобіжної муфти. Секції приєднані відносно трансмісійних валів 10 шарнірно. Кожна секція в робочому положенні притискується до поля, а в транспортному — підтри­мується штангою з пружиною 8. Диски з ножем (фрезерний барабан) приводяться в рух від ВВП трактора через карданну передачу 2, центральний редуктор 7, трансмісійні вали 10, запобіжну муфту і ланцюгову передачу 14.

Культиватор працює у такий спосіб. При переміщенні культиватора і обертанні фрезерних барабанів їхні ножі відрізають тонку скибу ґрунту,

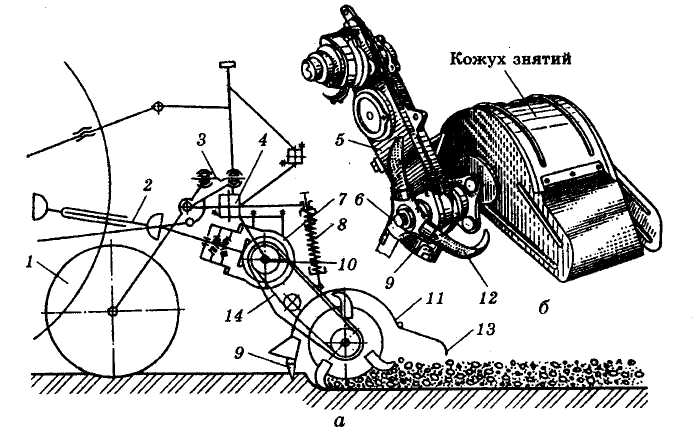

Рис. 1.48. Культиватор фрезерний КФ-5,4:

а — принципова схема; 6 — робоча секція; 1 — опорне колесо; 2 — карданна передача; З — гвинтовий механізм; 4 — рама; 5 — корпус; 6 — диск; 7 — редуктор; 8 — штанга з пружиною; 9— пасивний ніж; 10 — вал; 11 — кожух; 12 — активний ніж; 13 — фартух; 14 — ланцюгова передача

дещо розпушують її і відкидають назад, де вона вдаряється об кожух і фартух й інтенсивно розпушується. Смуга ґрунту, що знаходиться під кор­пусом секції, розпушується пасивним ножем. Діаметр фрезерних барабанів 300 мм. Боковина кожуха секції розміщується на відстані 8 см від рядка рослин. Глибину обробітку культиватора регулюють в межах 4...8 см гвинтовим механізмом З і зміною довжини центральної тяги начіпного механізму.

Культиватор «Плай-М» призначений для точного міжрядного обробітку ґрунту на глибину 2... 10 см із захисною зоною рядка не більше ніж 10 см, у посівах цукрових буряків та інших культур, що вирощуються з міжряддям 45 см. Ширина захвату знаряддя 5,4 м. Агрегатується з тракторами тягових класів 1,4 та 2.

Конструкція культиватора «Плай-М» складається з рами, приєднаної до неї паралелограмно секції робочих органів, кожна з яких опирається на влас­не опорне колесо, ротаційних пелюсткових борінок, які працюють у зоні ряд­ка, напрямних колеса з механізмом регулювання глибини ходу та щілино­утворювачів, начіпного механізму для з'єднання з трактором. Залежно від конкретних завдань міжрядного обробітку ґрунту та необхідної його глибини робочими органами можуть бути лапи-бритви, стрілчасті лапи або розпушу­вальні долотоподібні лапи.

Тенденція створення машин, які у процесі виконання своїх функцій спри­яють охороні довкілля, реалізується в розвитку «точного землеробства». Куль­тиватор для точного міжрядного обробітку ґрунту «Плай-М» розроблено в Ін­ституті цукрових буряків УААН.

Схема знаряддя (рис. 1.49) передбачає рух культиватора напрямними ко­лесами по попередньо нарізаних під час сівби щілинах. Застосування напря­мних щілин дає змогу виконувати поверхневий міжрядний обробіток цукро­вих буряків та інших культур з міжряддям 45 см при зменшених до 8... 10 см захисних зонах рядків. Механічне проріджування та руйнування ґрунтової кірки в зоні рядків виконують спеціальні ротаційні пелюсткові борінки

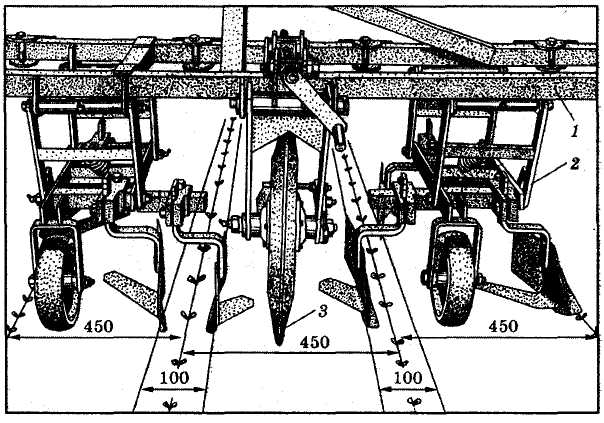

Рис. 1.49. Розміщення

робочих органів на культиваторі «Плай-М»:

1 — рама; 2 — секція ро­бочих органів на парале­лограмній рамці; 3 — напрямне колесо

рис. 1.50) з механізмом регулю­вання сили взаємодії з ґрунтом. Культиватор «Плай-М» для точно­го міжрядного обробітку посівів цукрових буряків дає змогу двічі — тричі обробити поле площею І00...140 га до змикання листя в рядках, скоротити, а то й зовсім уникнути ручної праці з пропо­лювання та перевірки.

Рис. 1.50. Схема міжрядного обробітку культиватором «Плай-М»:

1 — опорний коток секції робочих органів; 2 і З— лапи-бритви; 4 — ротаційні пелюсткові борінки; "5 і 6 — носок і п'ятка захисного щитка лапи-бритви

Для одержання чистої сільсь­когосподарської продукції на ос­нові культиваторів «Плай-М» та КРН-5,6 передбачені інтегровані методи захисту рослин. Суцільне внесення гербіцидів характерне при догляді за культурами суціль­ного посіву (зернові, трави тощо). Проте воно не завжди виправдане при вирощуванні просапних куль­тур. У цьому разі доцільно поєдну­вати стрічкове внесення гербіци­дів з міжрядним механічним об­робітком культиваторами преци­зійного типу («Плай-М», КРН-5,6 тощо). Така технологія дає змогу зменшити витрату гербіцидів при вирощуванні цукрових буряків на 50 %, а кукурудзи та соняшни­ку — на 70 % .
