1.9.3. Будова і процес роботи культиваторів для суцільного обробітку ґрунту

Культиватори призначені для розпушення верхнього шару (залежно від культури 3...16 см) ґрунту, боротьби з бур'янами, підгортання культурних рос­лин та внесення у ґрунт мінеральних добрив. Важкими культиваторами типу КП9-3.8А, КТС-10 можна здійснювати також мілке розпушення ґрунту на глибину до 16 см. Ці знаряддя мають дещо меншу продуктивність, ніж диско­ві борони, але сприяють затриманню більшої кількості вологи в посушливий період, менше розпилюють структуру ґрунтових агрегатів, забезпечують вищу протиерозійну стійкість поверхні ґрунту. Особливо висока ефективність засто­сування цих знарядь при підготовці ґрунту під озимі культури. Як правило, посушливий період, короткі терміни і високі вимоги до якості підготовки поля під посів — це умови, за яких мілкий обробіток без обертання скиби є найе­фективнішим.

За призначенням і кількістю виконуваних операцій культиватори бувають для суцільного та міжрядного обробітку, прості та комбіновані. За способом приєднання до трактора їх поділяють на причіпні, напівначіпні та начіпні.

Культиватор паровий швидкісний КПС-4 (К — культиватор, П — па­ровий, С — швидкісний, 4 — ширина захвату, м) призначений для передпо­сівного суцільного розпушення ґрунту на глибину до 12 см та очищення ґрун­ту на чорних парах від бур'янів з одночасним боронуванням. Робоча швид­кість до 3 м/с. Випускається у причіпній або начіпній модифікаціях. Один культиватор агрегатується з тракторами класу 0,9 і 1,4. Два культиватори зчіпкою СГ-11У з'єднують з тракторами тягових класів 3. Чотири культивато­ри зчіпкою СГ-16 агрегатують з тракторами класу 5.

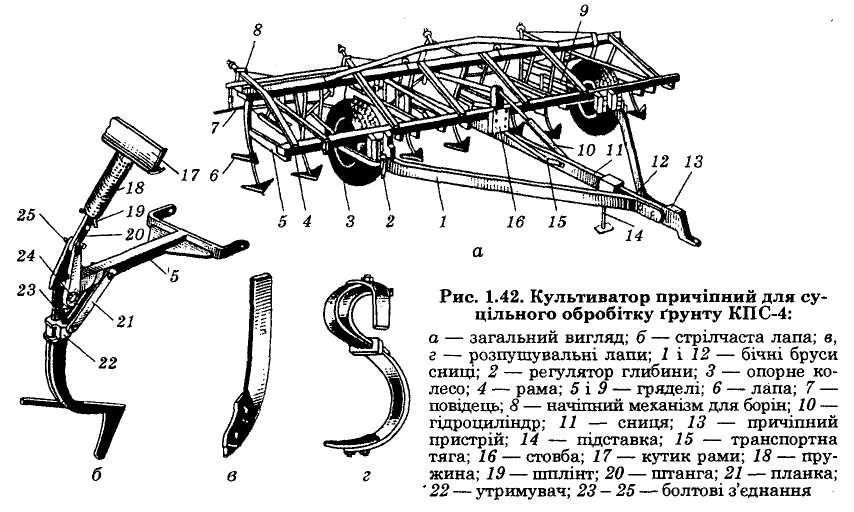

Причіпний культиватор КПС-4 (рис. 1.42) складається з рами 4, коліс 3 з пневматичними шинами, сниці І, робочих органів 6, приєднаних до гряділів

•5 та 9, начіпного механізму 5 для приєднання борін та механізму регулюван­ня заглиблення робочих органів 2. Рама культиватора зварна чотирикутної форми. На передньому брусі, виготовленому з квадратної труби, приварені скоби, до яких шарнірно приєднані гряділі з робочими органами. До комплек­ту культиватора належать шість довгих, два обвідних, три коротких і п'ять однобічних гряділів. Із заднім брусом рами гряділя з'єднані через натискні штанги. До переднього бруса шарнірно приєднана сниця і ходові колеса. Для регулювання глибини ходу робочих органів є механізми гвинтового типу. Гвинт кожного механізму з'єднаний з кронштейном колеса і бічним променем сниці. Цими механізмами можна змінювати положення ходових коліс віднос­но рами. Культиватор комплектують універсальними стрілчастими лапами з шириною захвату 270 і 330 мм або розпушувальними лапами з пружинними стояками. Пристрій для начіплювання борін складається з чотирьох штанг, приєднаних до рами культиватора і попарно з'єднаних між собою поперечни­ми брусами. Кожний поперечний брус має по чотири знижувачі, до яких при­єднують борони. До культиватора додається спеціальний шарнір, яким з'єднують культиватори при шеренговому агрегатуванні.

У начіпному культиваторі КПС-4 замість причіпної сниці до рами скобами і болтами кріпиться механізм навішування на трактор. Цей культиватор комплектують укороченими гряділями.

Культиватор причіпний протиерозійний КПЕ-3,8 (К — культива­тор, П — причіпний, Е — протиерозійний, 3,8 — ширина захвату, м) призна­чений для суцільного основного, передпосівного і парового обробітку грунту на глибину 5... 16 см, у ґрунтово-кліматичних зонах, де ґрунти зазнають віт­рової та водної ерозій, і в районах недостатнього зволоження. Два культива­тори центральною секцією зчіпки СП-16 і блокувальним пристроєм агрегату­ються з тракторами тягового класу 3.

Культиватор КПЕ-3,8 складається з рами, двох ходових коліс із пневма­тичними шинами, гряділів з робочими органами і механізму піднімання та опускання робочих органів. Рама культиватора зварної конструкції має три поперечних бруси, до яких у три ряди кріпляться гряділі з робочими органа­ми. Гряділь — це кронштейн, до якого шарнірно-підпружинено кріпиться стояк із лапою. У кронштейні є упорний болт, яким регулюють кут входжен­ня лапи в ґрунт. Механізм піднімання та опускання робочих органів при­значений для переведення культиватора з робочого положення в транспор­тне і навпаки. Глибина обробітку регулюється переміщенням упора на што­ці гідроциліндра.

Культиватор КПЕ-3,8 можна обладнувати штанговим пристроєм, який мон­тують за заднім рядом стрілчастих лап. Він складається зі штанги, яка вста­новлена в підшипниках на гакоподібних гряділях, кронштейнів і переда­вального механізму. Штанга приводиться в обертальний рух від ходових ко­ліс культиватора.

Подібну конструкцію має широкозахватний протиерозійний культиватор КПШ-10, який агрегатується з тракторами класу 3.

Культиватор-розпушувач КР-4,5 (К — культиватор, Р — розпушувач, 4,5 — ширина захвату, м) призначений для основного та передпосівного су­цільного розпушення ґрунту на глибину до 16 см та обробітку чорних парів. Робоча швидкість до 2;4 м/с. Агрегатується з тракторами тягового класу 3.

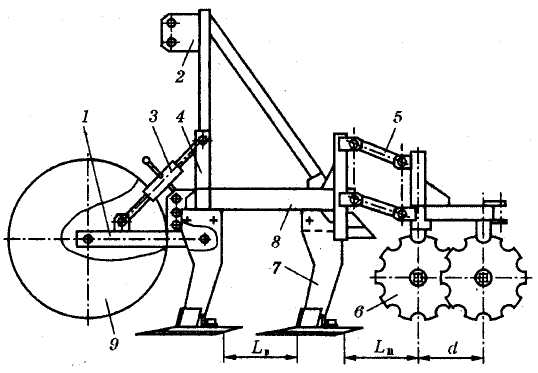

Рис. 1.43. Культиватор-розпушувач КР-4,5:

1 — повідець колеса; 2 — начіпний пристрій; 3 — регулюваль­ний механізм; 4 — стояк; 5 — повідець дискового розпушувача; 6 — батарея дисків; 7 — плоскорізна лапа; 8 — рама; 9 — опорне колесо

Культиватор-розпушу­вач КР-4,5 (рис. 1.43) складається з рами, встановлених на ній на­чіпного пристрою та опорних коліс з механіз­мами регулювання гли­бини обробітку ґрунту, жорстко приєднаних до неї в шаховому порядку двох рядів стрілчастих лап (9 шт.) та шарнірно з'єднаного з рамою дво­рядного дискового по­дрібнювача. Конструк­тивно-технологічні па­раметри робочих органів культиватора-розпушу­вача подано на рис. 1.32.

Однією із основних переваг культиваторів

для поверхневого та мілкого розпушення (на 5... 16 см) грунту над дисковими боронами є утворення вирівняного дна борозни, що важливо для формування посівного ложа при передпосівному обробітку. Робочими органами знаряддя є стрілчаста лапа для мілкого обробітку в комбінації із дисковим подрібнюва­чем.

Технологічний процес роботи культиватора-розпушувача має істотні особ­ливості. Під час роботи на глибину 5...8 см стабілізаторами глибини обробітку є стрілчасті лапи. Культиватор працює на забур'янених полях, а також по по­передньо обробленому агрофону (оранці чи розпушенню), в умовах підвище­ної вологості та на пересушених ґрунтах. У разі роботи на попередньо розпу­шених фонах, у процесі виконання заключних операцій перед сівбою до дис­кового подрібнювача приєднують зубові борони.

Культиватор широкозахватний напівначіпний КШН-5,6 «Рези­дент» (К — культиватор, Ш — широкозахватний, Н — напівначіпний, 5,6 — ширина захвату, м) призначений для основного суцільного мінімального об­робітку ґрунту під зернові колосові, круп'яні та зернобобові культури на гли­бину 8... 16 ом, а також для лущення стерні після збирання культур­попередників, обробітку чорних парів та передпосівного обробітку ґрунту на глибину 5... 10 см. Агрегатується з тракторами тягових класів 3 та 5.

Культиватор складається з рами на опорних колесах з механізмом регулю­вання глибини ходу, жорстко встановлених на ній культиваторної лапи, дис­кових загортачів та шарнірно приєднаних до неї ротаційного котка і причіпно­го пристрою. Встановлені між останнім рядом культиваторних лап та ротацій­ним котком дискові загортачі додатково подрібнюють ґрунт і рослинні рештки, вирівнюють поверхню поля після проходження культиваторних лап. Ширина захвату культиваторної лапи становить 50 см, а всього знаряддя — 5,6 м.

У робочому положенні культиваторні лапи підрізують та розпушують верхній шар грунту на глибину 5... 16 см, утворюючи після проходження неглибокі (до 5 см) борозенки. Услід за культиваторними лапами проходять дискові загортачі, які працюють на глибину 6... 10 см залежно від умов, і закривають утворені лапами борозенки, додатково розпушуючи ґрунт, по­дрібнюючи рослинні рештки і частково їх загортаючи у поверхневий шар. Після проходження дискових загортачів ротаційний коток здійснює третій по ходу обробіток поверхневого шару ґрунту, тобто остаточне подрібнення і ущільнення посівного шару. Глибину ходу котка регулюють відносно рами культиватора спеціальним механізмом. Параметри взаємного розміщення робочих органів культиватора дають змогу здійснювати технологічні процеси мінімального обробітку з високою надійністю.

Культиватор дисковий начіпний F2 фірми Vogel & Noot, що має ши­рину захвату 3,8 м, призначений для основного суцільного міні­мального обробітку ґрунту під зернові колосові, круп'яні та зер­нобобові культури на глибину 8... 16 см, а також для лущення стерні після збирання культур­попередників, обробітку чорних парів та передпосівного обробітку ґрунту на глибину 5... 10 см. Агре­гатується з тракторами тягового класу 3.

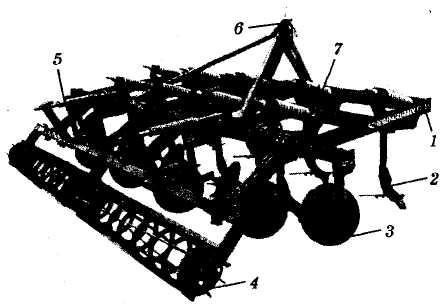

Рис. 1.44. Культиватор дисковий начіпний F2:

1 — рама; 2 — плоскорізна лапа; 3 — дисковий подрібнювач; 4 — прутковий коток; 5 — регулятор; 6 — начіпний механізм; 7 — пружинний запобіжник

Культиватор (рис. 1.44) скла­дається з рами 1, встановлених на ній плоскорізних лап 2, дискових подрібнювачів З, приєднаних до неї пруткового котка 4 з регуля­тором 5 та начіпного механізму 6. Лапи обладнані пружинними за­побіжниками 7.

Дисковий культиватор виконує роботу подібно до культиватора КШН-5,6.
