1.9.2. Робочі органи культиваторів
На культиваторах застосовують такі робочі органи, як лапи, підгортачі, голчасті диски, підживлювальні ножі, штанги та полольні зуби.
Лапи залежно від призначення і виконуваного процесу поділяють на полольні та розпушувальні. Полольні лапи бувають однобічні плоскорізальні (бритви), стрілчасті плоскорізальні без хвостовика та з хвостовиком, долотоподібні (розпушувальні), оборотні (наральникові) та списоподібні.
Однобічні плоскорізальні лапи (рис. 1.40, а) призначені для перших міжрядних обробітків з метою підрізування бур'янів і розпушення ґрунту на глибину до 6 см. Лапа складається з полиці, поставленої під невеликим кутом до горизонту, яка підрізує бур'яни і шар ґрунту, частково розпушуючи його, і вер-
тикального щитка, що є ножем і одночасно захищає молоді рослини від засипання ґрунтом. Лапи бувають ліві та праві з шириною захвату 85... 182 мм. Лезо лапи заточують зверху під кутом 8... 10°.
Стрілчасті плоскорізальні лапи без хвостовика і з хвостовиком призначені для обробітку ґрунту на глибину до 6 см. Вони підрізують бур'яни і частково розпушують ґрунт. Лапи кріплять болтами до стояка. Ширина захвату 0,3... 1,5 м. Лезо лапи заточують знизу під кутом 8... 10°. Стрілчасті лапиплоскорізи призначені для обробітку ґрунтів, які зазнають ерозії. Плоскорізи складаються із стояка, до якого в нижній частині приварено п'ятку, лівого і правого лемешів, долота і башмака. Лемеші і долото кріплять до башмака, а башмак — до п'ятки. Максимальна глибина обробітку плоскоріза до 16 см, а ширина захвату 0,3... 1,5 м.
Стрілчасті універсальні лапи з хвостовиком і без хвостовика поєднують роботу полольних і розпушувальних лап. Вони одночасно з підрізанням
бур'янів добре розпушують ґрунт. Стрілчасті універсальні лапи застосовують для передпосівного обробітку ґрунту і міжрядного обробітку просапних культур на глибину до 12 см. Ширина захвату лап 220...330 мм. Лезо лапи заточують знизу під кутом 10... 12°.

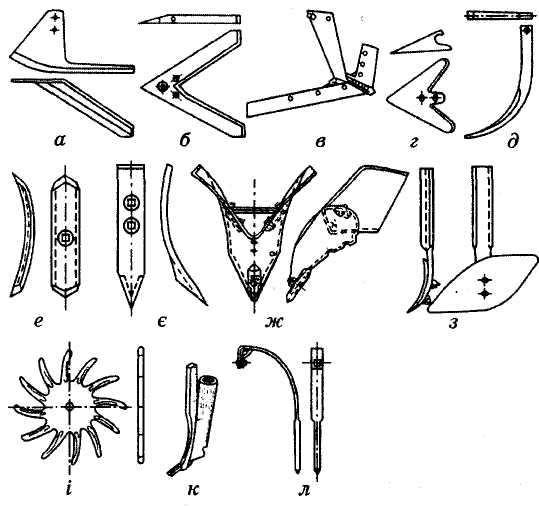

Рис. 1.40. Робочі органи культиваторів:
а — однобічна лапа; 6 — стрілчаста лапа без хвостовика; в — плоскорізальна лапа; г — стрілчаста універсальна лапа; д — долотоподібна лапа; є — розпушувальна оборотна лапа; є — списоподібна лапа; ж — підгортач; з — лапа-полиця; і — голчастий диск; к — підживлювальний ніж; л — полольний зуб
Розпушувальні долотоподібні лапи призначені для розпушення ґрунту на глибину до 16 см без вивертання на поверхню нижнього шару ґрунту. їх застосовують для міжрядного обробітку посівів цукрових буряків та інших культур. Лапа виготовлена як одне ціле зі стояком. Стояк має прямокутний переріз, у нижній частині загнутий і загострений у вигляді долота. Ширина долота 20 мм.
Розпушувальні оборотні лапи призначені для розпушення ґрунту. їх заточують з обох боків. При спрацюванні одного кінця лапу можна повернути на 180°. Оборотні лапи кріплять як до жорстких, так і до пружинних стояків. Лапи із жорсткими стояками застосовують для передпосівного або міжрядного обробітку окремих культур, а з пружинними — для вичісування кореневищних багаторічних бур'янів при суцільному обробітку. Ширина лап 45...55 мм. Глибина обробітку до 12 см.
Списоподібні лапи призначені для розпушення ґрунту і знищення кореневищних багаторічних бур'янів. Лапа загострена з одного кінця у вигляді списа і кріпиться до стояка двома болтами. Глибина обробітку до 16 см.
Лапи-полиці призначені для підгортання картоплі та інших культур. Полиці підрізують бур'ян, розпушують ґрунт у міжряддях і частину ґрунту відкидають на захисну зону до куща картоплі, присипаючи бур'ян, який там є.
Підгортачі призначені для підгортання картоплі, капусти та інших культурних рослин і нарізування поливних борозен. Підгортач має полицю, до якої знизу прикріплено наральник, а у верхній частині — крила. Наральник розрізує, а полиця розпушує ґрунт. Крила піднімають його вгору і зміщують в обидва боки. Положення крил відносно полиці можна регулювати. Підгортачі застосовують також для формування гребенів до 25 см заввишки.
Голчасті
диски призначені для руйнування кірки
і знищення бур'янів
у рядках рослин. Диски мають діаметр
350, 450 і 520 мм. При пере катуванні
по полю голки заглиблюються в ґрунт до
9 см, руйнують кірку і виривають
сходи бур'янів.
Підживлювальні ножі призначені для розпушення ґрунту і одночасного внесення твердих мінеральних добрив. Підживлювальний ніж складається з розпушувальної долотоподібної лапи і тукопроводу, прикріпленого ззаду до лапи.
Штанговий робочий орган культиватора — це сталева штанга квадратного перерізу, яка заглиблюється в ґрунт на задану глибину і під час роботи обертається, розриваючи корені бур'янів, виносячи їх на поверхню і одночасно розпушуючи верхній шар ґрунту без перевертання його. Штанга обертається в напрямку, зворотному обертанню коліс культиватора. Штанговий робочий орган обробляє ґрунт на глибину 4... 10 см.
Полольні зуби призначені для одночасного обробітку захисних зон і міжрядь. Зуби виготовлені у вигляді стрижнів круглого перерізу 275 мм завдовжки із загостреними кінцями. Своєчасний обробіток захисних зон полольними лапами дає змогу знищувати до 72 % однорічних бур'янів.
Розрізняють дві системи кріплення робочих органів до рам культиваторів — жорстку і шарнірну. За жорсткої системи робочі органи нерухомо кріпляться безпосередньо до рами культиватора або до додаткових поперечок і не можуть вільно переміщатися відносно рами, а також копіювати поверхню поля. Вони змінюють своє положення тільки разом з рамою. За шарнірної системи робочі органи з рамою з'єднані рухомо і кожний окремий робочий орган (або група їх) перемішується у вертикальній площині відносно рами. Таке вільне переміщення дає можливість робочим органам копіювати рельєф поля і забезпечувати більш рівномірну глибину обробітку.
Розрізняють одношарнірну (радіальну) і індивідуально-повідцеву та секційну і багатошарнірну (паралелограмну) системи з'єднання робочих органів з рамою.
Радіальна індивідуально-повідцева система кріплення (рис. 1.41) — це система, за якої до повідця 2, шарнірно приєднаного до рами культиватора, кріпиться один робочий орган 6. Радіальна секційна система кріплення передбачає кріплення до шарнірно закріпленого повідця кількох робочих органів (секції).

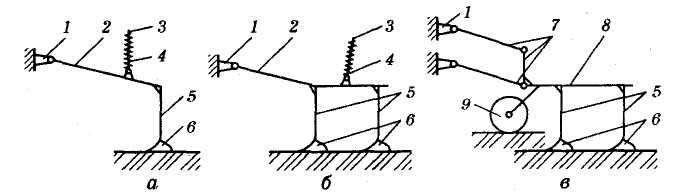

Рис. 1.41. Схеми кріплення робочих органів культиватора:
а — радіальна індивідуально-повідцева; б — радіальна секційна; в — паралелограмна; 1 — поперечний брус рами; 2 — повідець; 3 — штанга; 4 — пружина; 5 — стояки; 6 — лапи; 7 — паралелограмний механізм; 8— гряділь; 9 — опорне колесо
Паралелограмна система кріплення — це система, за якої гряділь 8 (секція) з робочими органами і опорним колесом кріпиться до бруса І рами паралелограмним механізмом 7.
