1.7.2. Робочі органи та допоміжні елементи розпушувачів

До основних робочих органів розпушувачів належать плоскорізна та чи­зельна лапи, дисковий подрібнювач, котки та ротаційні борони (різних типів). Допоміжними елементами конструкції розпушувача є рама, опорні та транс­портні колеса, подібні до тих, які мають плуги.

Загальний вигляд та деякі конструктивно-технологічні параметри робочих органів розпушувачів наведено на рис. 1.32. Слід зауважити, що матеріали, з

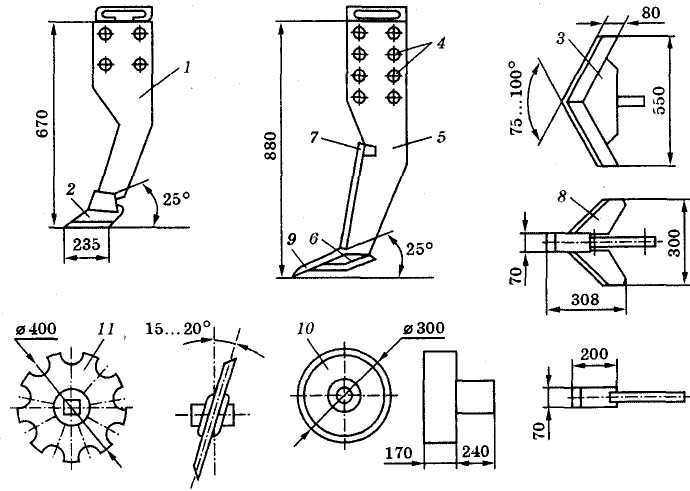

Рис. 1.32. Робочі органи розпушувачів:

1 — стояк; 2 — болт; 3 — лапа; 4 — регулювальні отвори; 5 — стояк глибокорозпушувача; 6 — піддолотник; 7—накладка; 8 — розпушувач; 9 — долото; 10— коток-ушДльнювач; 11 —диско­вий ніж

яких виготовляють плоскорізні, чизельні лапи та дискові подрібнювані, і тех­нології їх зміцнення подібні до тих, що застосовуються при виготовленні ро­бочих органів плугів, адже вони працюють у тому самому середовищі — ґрунті.

1.7.3. Будова і процес роботи розпушувача для різноглибинного обробітку ґрунту

Розпушувач для різноглибинного обробітку ґрунту є одним із найскладні­ших ґрунтообробних знарядь типу чизелів.

Різноглибинний чизельний обробіток ґрунту передбачає поєднання мілко­го суцільного та глибокого смужного розпушення за певного взаємного роз­міщення робочих органів чизельного типу.

Основні агротехнічні вимоги до знаряддя такі:

• поєднання двох типів чизельних робочих органів — для мілкого розпу­ шення орного шару ґрунту і його поглиблення;

• глибина суцільного мілкого розпушення 12...22 см;

• глибина ходу робочих органів для смужного поглиблення шару ґрунту за виконання умови Н1 = Н + 5... 15 см, де Н— глибина попередньої оранки;

• ширина долота В глибокорозпушувача 5...20 см;

• відстань D між розпушеними смугами в нижньому шарі ґрунту

де h — глибина суцільного розпушення верхнього шару ґрунту, зумовлена глибиною розміщення основної маси коріння бур'янів (h = 3...16 см); а = 40...50° — кут сколу;

• відстань S між стояками суміжних робочих органів у ряду, що відповідає умові незаклинювання скиби,

де В_л — ширина розпушувальної лапи; Н_мах — максимальна глибина роз­пушення; ці — кут сколу ґрунту. При недостатній відстані між робочими ор­ганами верхнього і нижнього ярусів виникає згруджування ґрунту, оскільки елементи верхньої скиби стикаються з нижніми до падіння їх на дно бороз­ни.

Плоскоріз-щілювач начіпний ПЩН-2,5 (П — плоскоріз, Щ — щілювач, Н — начіпний, 2,5 — ширина захвату, м) призначений для основного плоско-різного обробітку ґрунту на глибину 16...22 см з одночасним глибоким смуж­ним розпушенням нижнього шару на глибину до 35 см під культури І техно­логічної групи на полях з кількістю рослинних решток, що не перевищує З т/га, у тому числі на схилових землях при контурно-меліоративній системі землеробства. Агрегатується з тракторами класу 3.

У компонувальній технологічній схемі знаряддя функціонально поєдна­нано три операції: різноглибинний обробіток, смужне розпушення та щілю­вання ґрунту. Конструктивну схему розпушувача для різноглибинного обро­бітку ґрунту марки ШЦН-2,5М наведено на рис. 1.33. Ця комбінована ґрун­тообробна машина складається з рами 2, механізму начіпного пристрою 12, плоскорізних лап 3, розпушувальних лап 4, дискового подрібнювача 6, кот-

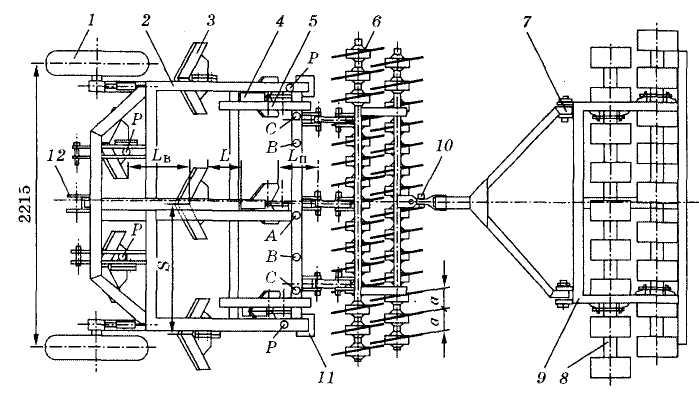

Рис.1.33. Плоскоріз-щілювач начіпний ПЩН-2.5М:

1 — опорні колеса; 2 — рама; 3 — плоскорізні лапи; 4 — розпушувальні лапи; 5 — рухомий кронштейн; 6 — дисковий подрібнювач; 7 — коток; 8 — секція котка; 9 — рама котка; 10 — механізм приєднання котка; 11 —опора; 12 — механізм начіпного пристрою

ка 7, опорних коліс 1. Рама плоскоріза-щілювача має зварну конструкцію і дві частини: основну, на якій закріплені робочі органи, начіпний механізм, опорні колеса, та додаткову, на якій установлено дисковий подрібнювач. Обидві частини рами з'єднані шарнірно для поліпшення копіювання повер­хні поля. В задній частині основної рами між третім і четвертим попере­чними брусами встановлені рухомі кронштейни 5, призначені для плавної зміни відстані між суміжними розпушувальними лапами в поперечно-вертикальній площині. Відстань S між суміжними стояками плоскорізних лап становить 1000 мм. Це вдвічі більше за мінімально допустиме значен­ня, що важливо для покращення пропускної здатності, виконання роботи ґрунтообробною машиною без забивання пожнивними рештками. Відстань між суміжними розпушувальними лапами також більша за мінімальний розмір 500 мм, що забезпечує високу технологічну надійність роботи знаряд­дя на забур'янених агрофонах.

Плоскоріз-щілювач ПЩН-2,5М є багатоцільовим знаряддям, що передба­чає різні варіанти компонування його робочих органів. Це зумовлює зональну адаптивність технологічної схеми знаряддя до конкретних умов роботи.
