58. Явление при протекании тока в землю.

Проводник или группа проводнтков , соед-ых между собой, кот. наход-ся в контакте с землей наз-ся заземлителями. Бывают одиночные и групповые. При замыкании токоведущих частей на заземленный корпус электро-я происх. Резкое снижение потенциала φз(напряжение относит. земли) заземл-ся токоведущей части до значен.равного φз=Jз*Rз.

Отрицателбные явления: появляется потенциал на заземлителе, на мех-х частях на поверхн-ти грунта, где стекает ток в землю.

Опасность явл-я стекан. тока зависит от: 1) конфигурации заемлителей, размера , числа взаимного расположения электродов относит-но друг друга, удельного сопротивл. грунта и.т.д. а) распред-е потенциала на поверх. земли. Земля однородна, ток протекает ч/з заземлитель. Необходимо получить Ур-е потенц. Φ в некотой иточке С в объеме земли, на расстоянии х от заземлителя.

Плотность тока(А/м²) по мере удаления от заземления будет уменьшаться J=Iз/4πx². При постоян. Тока и перемен-ой частоте 50Гц поле растекания тока в однородной среде м. рассматривать как стациона-е электрич. Поле, напряженность котор.(Е) J=Е/p. З-н Ома в дифф. форме. Незав-мо, что напряж-ть эл. поля = падению напряж отнесенного к 1-це длины линии напряж поля: Е=du/dx. В элементарном слое земли dx.

-ур-е потенциальной прямой

при х=∞ φ(∞)=0-min потенциал

при х=r φ(r)= φз=pIз/4πr, Rз=p/4πr φз=Rз*Iз

б) Шаровой заземлитель вблизи поверхности земли

59. Заземлитель вблизи поверхности земли. Распределение потенциала.

Потенциал на поверхности земли измен-ся по закону гипербол от max значения φз до нуля. В действительнлсти, если грунт неоднороден, то линии расст-я имеют немного другую форму , т.е. изм-ся.

60. Напряжение прикосновения.

Это разность потенциалов точек эл. цепи, которых человек касается одновременно, обычно в точках расположения рук и ног: Uпр=Ih*Rh

В области защиты занулений, заземлений одна из этих точек имеет потенциал заземл-ля, а другая-потенц-л основания, где стоит человек.

Uпр=φз-φосн или Uпр=φз*α1, где α1-напряж прикоснов , котор зависит от формулы потенц кривой

0≤ α1≤1 α1=(1-φосн/φз)≤1.

61. Напряжение шага.

Шаговым напряжением наз-т напряж. м-у 2-мя точками цепи тока нах-ся одна к другой на расстоянии шага и на кот-х одновременно стоит чел-к или падение напр-я в сопротивл тела чел-ка.

Uм=Ih*Rh/

Напряж-е шага ∂=Uм=φх- φх-а. Поскольку φх и φх-а явл-ся частями пот-ла заз-ля, разность также будет явл-ся потенц. Заземлителя.

β=( φх- φх-а)/ φз≤1, β-коэф-т напряжения шага.

Чем ближе к заземл-лю и шиое шаг, тем β больше.Напряж.шага max-но Uзаз-ля и ↓ по мере удаления от него(если упали , то лучше не в коем случае вставать).

62. Защитное заземление. Типы заземляющих устройств.

Это преднамереное автоматическое отключение эл. установки от питающей сети в случае опасности поражения эл. током.

Снижение напряжения между корпусом, оказавшимся под напряжением (в случае аварийной ситуации) и землей, до безопасной величины.

Заземление используется в 3-х фазных 3-х проводных сетях с изолированной нейтралью. Эта система заземления работает в том случае, если

RН  4 Ом; V < 1000 В; RН  0,5 Ом; V > 1000 В (ПУЭ-85)

Условия, при которых выполняется заземление или зануление в соответствии с требованиями ПУЭ-85:

1. В малоопасных помещениях 380 В и выше переменного тока. 440 В и выше постоянного тока. 2 В особо опасных помещениях, помещениях с повышенной опасностью и вне помещений 42 В и выше переменного тока 110 В и выше постоянного тока.

3.При всех напряжениях во взрывоопасных помещения.

Заземляющие устройства бывают естественными (используются конструкции зданий) в этом случае нельзя использовать те элементы, которые при попадании искры приводят к аварии (взрывоопасные).

Искусственные — контурное и выносное защитное заземляющее устройство.

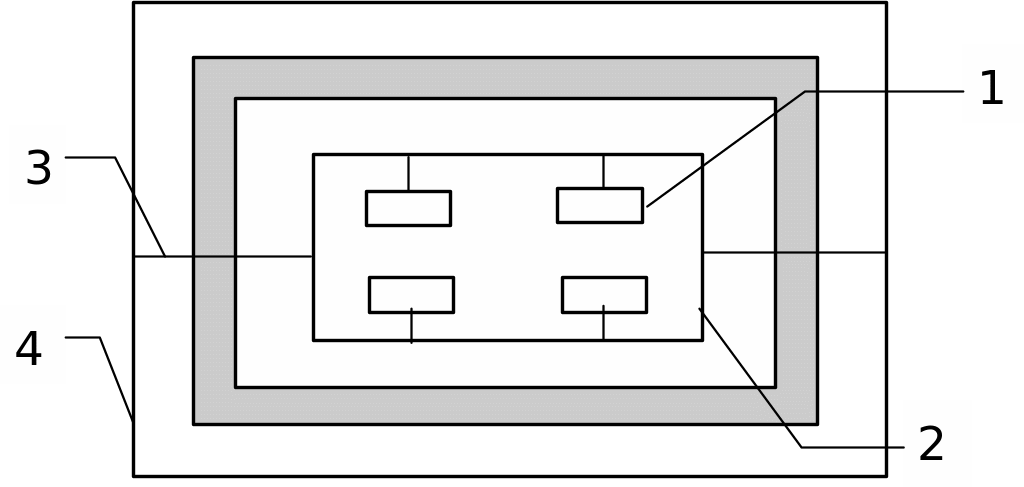

Пример. Контурное заземляющее устройство.

1.эл. установка;2.внешний контур;3.шиназаземления;

4.внутренний контур
