2.3.4. Устройства ограничения токов в переходных режимах
В системах подчиненного регулирования, так же как и в системах с суммирующим усилителем для ограничения токов и напряжений в переходных режимах, возможно использование задержанных нелинейных обратных связей, но в этом случае появляются дополнительные контуры, что нежелательно. Поэтому на практике используют последовательные ограничители и задатчики интенсивности.
Задатчик интенсивности
При резком изменении задания в системе происходит форсировка сигнала управления и, как следствие, скачки тока и момента. Для того чтобы избежать этих неприятных явлений, используют задатчики интенсивности (рис. 2.20).
Их цель - обеспечить плавное изменение сигнала, без скачков, при любом изменении сигнала на входе. Обычно такие задатчики имеют линейную характеристику (рис.2.20).
В данном случае
(рис.2.20,а) ток заряда или разряда
конденсатора
включенного в цепь коллектор-база
транзистора
остается постоянным в широких пределах
действующего на входе напряжения
.
Напряжение же на выходе меняется линейно
со временем:
.
Темп нарастания напряжения на выходе
определяется регулируемым резистором
в цепи эмиттера.

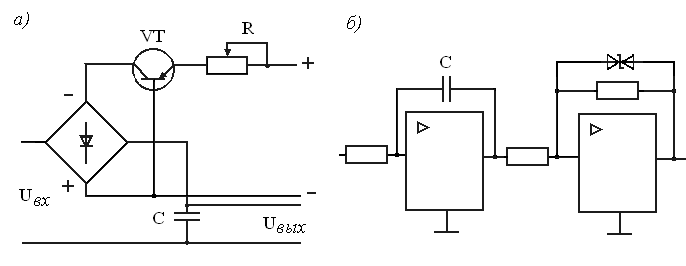

Рис.2.20. Схемы задатчика интенсивности
Для обеспечения неизменной полярности на коллекторе транзистора введены диоды, включенные по мостовой схеме. В таком задатчике интенсивности входной сигнал может меняться произвольно, а выходной меняется только линейно. При этом входной сигнал определяет лишь установившееся значение выходного.
В системе подчиненного регулирования для реализации такого задатчика обычно используют два операционных усилителя, один из которых работает как интегратор, а другой как последовательный ограничитель (рис. 2.20,б).
Последовательные ограничители
Когда необходимо ограничить какие-то параметры внутри схемы, обычно используются различного вида последовательные ограничители.
Например (рис.2.21),
с помощью резистора
можно изменять ограничение напряжения
на выходе регулятора скорости. На
практике, когда нет необходимости
изменять величину, ограничивающую
напряжение на выходе, ограничение
напряжения достигается за счет включения
специально подобранных стабилитронов
в цепь обратной связи регулятора
(рис.2.21,б).

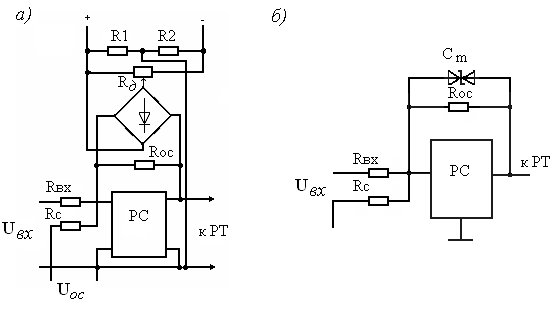

Рис.2.21. Схемы последовательного ограничителя
Реализация систем подчиненного регулирования
Реализация систем подчиненного регулирования осуществляется с использованием элементов универсальной блочной системы регулирования (УБСР). В ней предусмотрены как аналоговые (УБСР-АИ), так и дискретные (УБСР-ДИ) блоки, которые выполняются на интегральных микросхемах. Эта серия элементов рассчитана на унифицированный электрический сигнал ±10 В, ±5 мА.
Применение УБСР позволяет создавать цифро-аналоговые системы, которые широко используются в следящих приводах. В таких системах обычно внутренние контуры тока и скорости делаются аналоговыми, а наружный контур положения - цифровым.
