15.Иеархические принципы построения асп( аналоговой системы передач)

Сейчас век цифровых систем передачи, но все же АСП важны и используются. Для цифровой системы передачи базовый параметр- цифровые каналы в 4кбит/с.

Для АСП- канал тональной частоты.

Спектр ТЧ совпадает со спектром телефонного сигнала:0.3-3.4 кГц

(0-4)- округление, т.е. на один канал приходится 4кГц.

На предгрупповом уровне- 3 канала ТЧ( полоса 12 кГц)

Группы:

1. Стандартная первичная 12 каналов ТЧ

∆f=48кГц в диапазоне 60-120 кГц

2) Вторичная (Формируется из 5 первичных)(х5)

60 каналов ТЧ, ∆f=240 кГц, диапазон- 312-552кГц

3) Третичная(х5 вторичн) 300 каналов ТЧ, диапазон 812-2044 кГц

4) Четыричная группа (х3 третичн.) 900 каналов ТЧ, диапазон 2440кГц-7,5мГц

17.Амплитудно- импульсная модуляция.

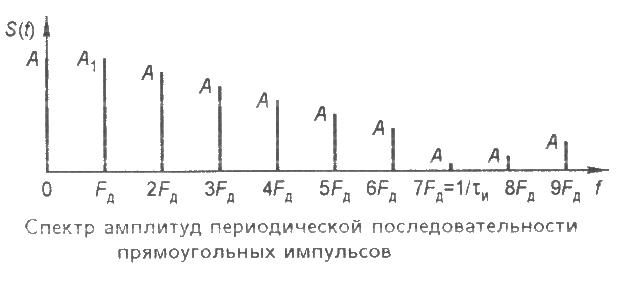

При АИМ амплитуда Периодической Последовательности Прямоугольных Импульсов(ПППИ) изменяется по закону первичного сигнала с(t), а длительность импульсов, частота их следования и положения относительно тактовых точек при АИМ остается постоянным.

Первичный сигнал с(t) модулируем амплитуду ПППИ f(t), в результате получается канальный АМ сигнал S(t). Различают 2 вида АИМ:

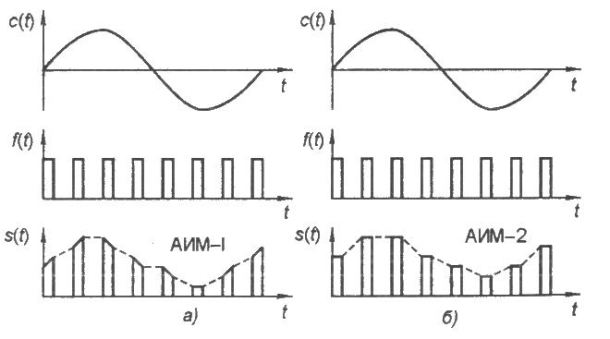

1. АИМ первого рода(АИМ-1), при которой мгновенное значение амплитуды импульсов зависит от мгновенного значения модулирующего сигнала, вершины импульсов повторяют исходный сигнал на длительности импульсов.

Спектр АИМ сигнала при модуляции синусоидальным сигналом c(t)=C_maxsinw_ct и при модуляции сложным сигналом с ограниченным спектром частот S(t)=[1+m_ac(t)]f(t); гдеm_a-глубина модуляции

с(t)-первичный сигнал,f(t)-периодическая последовательность импульсов.

2)АИМ-2, при которой амплитуда импульсов остается постоянной на всей его длительности

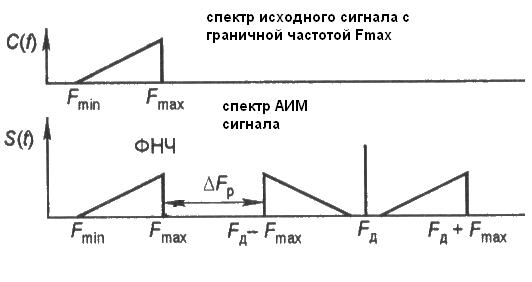

Fд=8кГц; Fmax=3,4 кГц; ∆Fр=2Fmax-Fд=8-2*3.4=1.2кГц; Tд=1/Fд=1/8000=125мкс

18.Структурная схема мсп с врк

Суть ВРК заключается в том, что элементы первичного сигнала С₁(t), принадлежащего 1-му каналу, передаются в неперекрывающихся интервалах времени, свободных от других каналов. Но т.к. в основном все первичные сигналы являются аналоговыми, то появляется необходимость их дискретизации, которая осуществляется по т. Котельникова: всякий непрерывный во времени сигнал со спектром, ограниченным частотой Fmax, может быть представлен в виде последующих его отсчетов, взятых через интервал дискретизации. Поэтому передаем не весь спектр, а его отсчеты. В N-канальных системах отсчеты передают не одновременно, а по очереди, так, чтобы каждому сигналу соответствовал интервал времени - канальный интервал

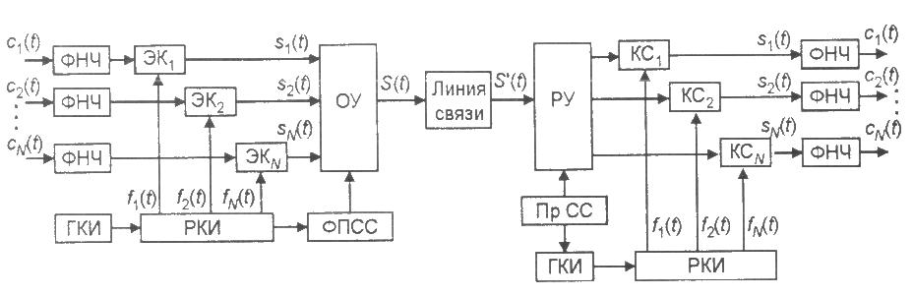

ФНЧ- ограничивают полосу частот первичных сигналов частотой Fmax и останавливают первичные сигналы на приёме. ЭК- электронные ключи, осуществляют дискритизацию ограниченных по частоте первичных сигналов.S1..N(f)-канальные сигналы, ОУ(объединяющее устройство)-объединяет канальные сигналы и синхросигнал, обеспечивающего синхронную работу ЭК на передаче и КС на приёме. S(f)-групповой сигнал. КС(канальные селекторы) -обеспечивают

выделение соответствующего канального сигнала. ГКИ- генератор канальных импульсов, РКИ -распределитель канальных импульсов, ФПСС- формирователь и передатчик синхро сигнала; f1…N(t)-периодическая последовательность прямоугольных импульсов(ПППИ)управляющая работой ЭК
