11.Амплитудная модуляция
АМ- вид модуляции при котором изменяемым параметром несущего сигнала является его амплитуда. В основе лежит операция премножения сигнала и несущей

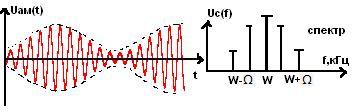

Uам(t)=Uc(t)*[1+mS(t)] –АМ сигнал, S(t)-информац сигнал,Uc-несущее колебание,m-коэф глубины модуляции
Достоинства: Недостатки:
-Простота реализации -Низкая помехоустойчивость
-Относительно неширокая полоса -Основная мощность АМ сигнала сосредоточена в
частот АМ сигнала несущем колебании, которое не содержит
-Простота демодуляции полезной информации, что приводит к загрузке
элементов тракта передачи
Первичный сигнал содержится только в боковых полосах частот и для восстановления первичного сигнала из АМ сигнала на приёме, не обязательно передавать весь спектр АМ сигнала.

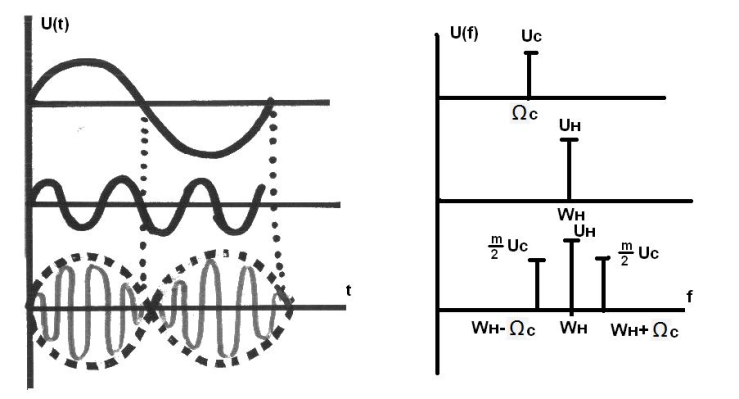

АМ колеб имеет вид:s(t)=Uw*[1+m*cos(Ωt+ΨΩ)]*cos(Wt+Ψw) , m≤1
12.Методы формирования канальных сигналов при ам

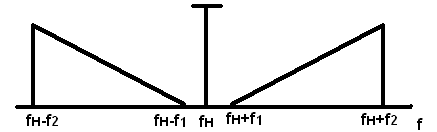

1)Передача 2-х боковых полос и несущей (ДБПН)
Полоса часто для передачи сигнала: ∆f=2*f2,где f2 -максимальная частота первичного сигнала

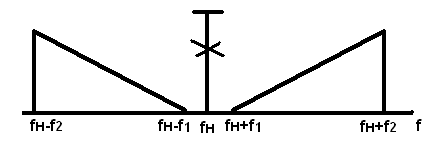

2)Передача 2-х боковых полос без несущей (ДБП)
Полоса часто для одного канального сигнала : ∆f=2*f2

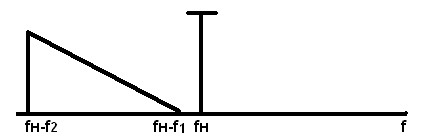

3)Передача одной боковой и несущей(ОБПН)
Полоса частот ∆f=f2

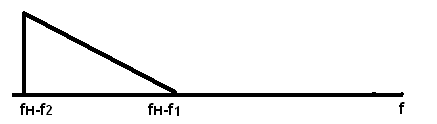

4)Передача одной боковой полосы(ОБП)
∆f=fc(сигнал), ∆f=f2-f1-полоса частот первичного сигнала

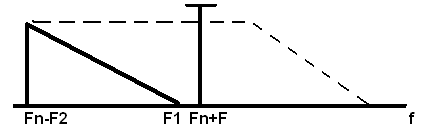

5)передача одной боковой, несущей и части второй боковой полосы(ОБПЧ)
Fn-максимальная частота первичного сигнала
∆f=F2+Fn
Fn-максимальная частота первичного
Самый лучший-ОБП,так как даёт возможность наиболее экономно использовать возможность ЛС. Ширина спектра канального сигнала при ОБП минимальна и равна ширине спектра первичного сигнала ∆f=∆Fc. При использовании ОБП есть возможность значительно повысить мощность боковой полосы частот при той же мощности канального сигнала. Это обеспечивает наибольшую помехоустойчивость метода ОБП по сравнению с другими методами.
Подавление несущей частоты,мощность которой значительно превышает мощность боковой ПЧ.позволяетприменять боковые усилители для одновременного усиления всех каналов системы передачи
Метод ОБП называется преобразованием частот(модуляторы и демодуляторы)

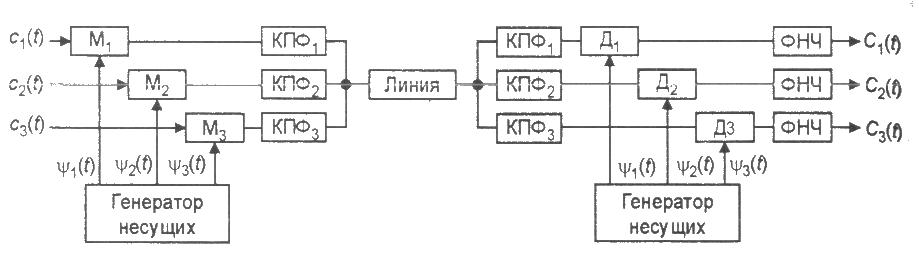

14.Структурная схема мсп с чрк

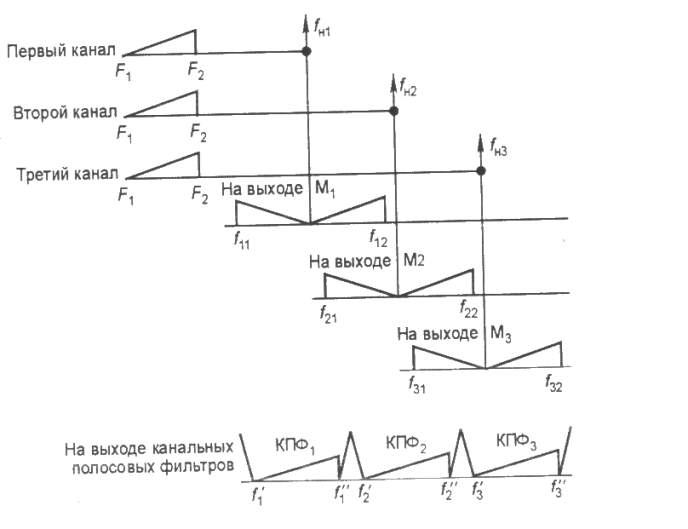

На вход канальных модулятором М поступают первичные сигналы с1,2,3(t),спектры которых S1,2,3(f) занимают одну и ту же полосу частот ∆Fc=F1…F2.с помощью несущих частот fн1,2,3 (разница между ними в 4кГц),представляющих гармонические колебания-переносчики Ψ1,2,3(t) первичные сигналы преобразуются в канальные, занимающие полосы частот f1’…f1”,f2’…f2”,f3”…f3”Канальные сигналы выделяются КПФ. Спектр группового сигнала состроит из трёх полос с общим диапазоном частот f1’…f3”.

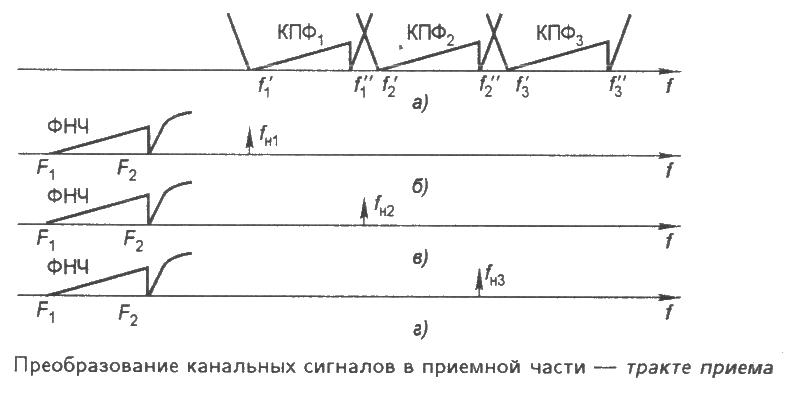

На приёме канальные сигналы делят с помощью КПФ(каждый для своего канала). Выделеные канальные сигналы поступают в демодуляторы Д, на другие входы Д подаются несущие частоты fн1,2,3 соответствующие несущим частотам на передаче. На выходе Д появляются первичные сигналы и высокочастотные составляющие, появляющиеся в процессе демодуляции, которые отсекаются фильтрами ФНЧ, выделяющими полосу частот первичных сигналов ∆Fc
Параллельная работа полосовых фильтров на передаче и приеме обеспечивается дифсистемами
