79 Вопрос § 5. Самоцентрирование

Для всех реальных систем валы являются наиболее нагруженными деталями. Служат для передачи крутящих моментов и воспринимают нагрузки от действия деталей, насаженных на них.

В тихоходных валах крутящие моменты малы, поэтому рассчитываются изгибающие моменты. В промышленности чаще всего быстроходные валы, поэтому расчет на прочность ведется по изгибающему и крутящему моменту.

В основном все системы обладают эксцентриситетом. Он может быть в плохо сбалансированных валах, образуется при транспортировке и монтаже, поэтому в каждой отрасли промышленности задается допускаемая величина в зависимости от частоты вращения вала:

Для двигателей: , ;

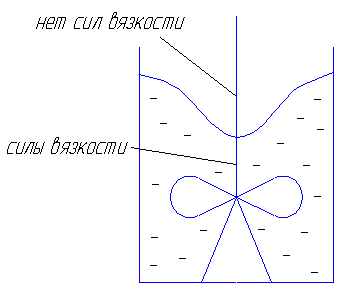

Для аппаратов с мешалкой: , ;

Для тихоходных валов: , ;

Эксцентриситет является источником колебаний. Замечено, что при некотором вал достигает максимальных деформаций, затем при дальнейшем увеличении занимает положение устойчивого равновесия. Таки е скорости, соответствующие стабильному положению вала, называются критическими скоростями.

Каждая система может обладать 6-тью критическими скоростями.

80 Вопрос виброизоляция

Из-за несбалансированных валов возникают колебания агрегатов. Иногда колебания вызывают с целью проведения технологических процессов – виброгрохоты, вибромельницы, виброплощадки.

Вибрации способствуют преждевременному износу, повышенному расходу энергии, снижают эффективность работы. Приводят к разрушению самой машины и оборудования находившегося с этой машиной.

Все машины, которые вызывают вибрацию, изолируются. Если виброизолируется машина, которая является источником вибраций – активная изоляция. Если изолируются агрегаты, стоящие на одном фундаменте с источником вибрации – пассивная изоляция.

Для уменьшения вибраций, прежде всего, стремятся ликвидировать источник вибрации; уменьшить эксцентриситеты. Если это не удается, то между машиной и фундаментом устанавливают изоляторы.

Все виброизоляторы делятся на:

- мягкие (резиновые коврики, станд. )

- жесткие (металлические пружины)

- комбинированные (пружины, заполненные битумной массой)

При расчете на прочность виброизоляторы делятся на:

- работающие на растяжение

- работающие на сжатие (когда источник виброизоляции установлен на виброизолятор).

При выборе и расчете виброизолятора задача сводится к следующему:
