3.3.2.Высотная схема очистных сооружений
За относительную отметку 0,000 - принята отметка поверхности земли у Р.Ч.В, максимальный уровень воды в Р.Ч.В.,. равен + 0,5м. Вода по с ооружениям движется самотеком. Сооружения по высоте расположены с учетом потерь напора в сооружениях и коммуникациях.
Для предварительного высотного расположения сооружений потери напора приняты по п.6.219 [1].
Высотная схема представлена на рис.2
6,80

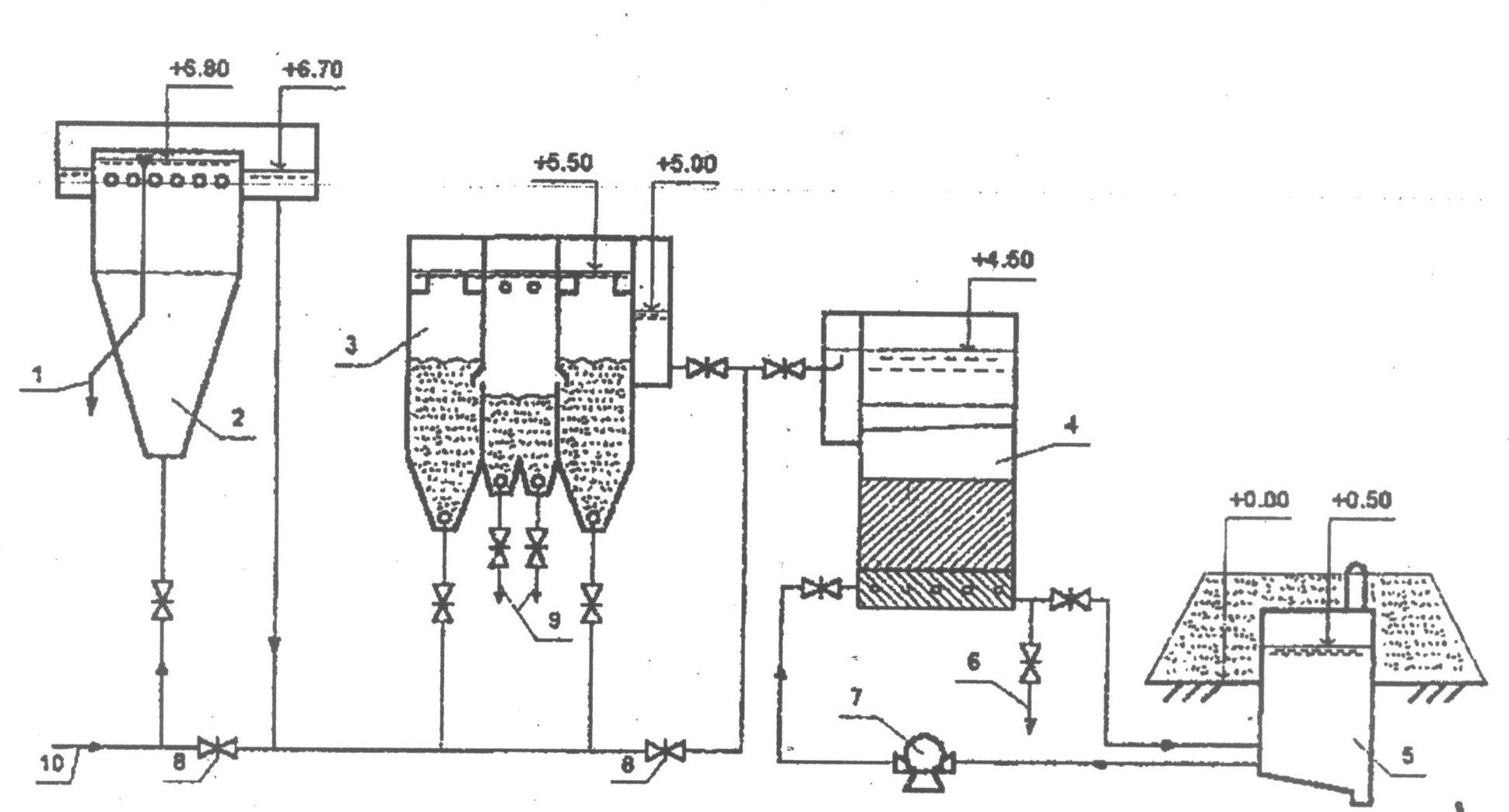

Рис.2 Высотная схема очистных сооружений
1-переливной трубопровод; 2-смеситель; 3-осветлитель со взвешенным осадком; 4-скорый фильтр; 5-резервуар чистой воды; 6-трубопровод для опорожнения фильтра; 7- насос для подачи промывной воды; 8-задвижки на обводных трубопроводах; 9-трубопроводы для сброса осадка из осветлителя; 10-трубопровод исходной воды.
3.4. Выбор вида и определение доз реагентов
В проекте приняты следующие реагенты:
- для коагулирования – сернокислый алюминий Аl2(SO4)3 и полиакриламид ПАА;
- для подщелачивания – известь;
- для обеззараживания – хлор, Cl2.
3.4.1 Коагулянт
Коагулянт – глинозем сернокислый, очищенный, сорт В, насыпной вес 1,1÷1,3 т/м3, содержание Al2 в реагенте 13,5%, что соответствует 45% сульфата алюминия. Перевозится навалом, в закрытых железнодорожных вагонах.
Доза коагулянта для цветных вод Дх, мг/л, определяется по формуле
Д
к
= 4
|
(5) |
,где ц – цветность воды, град.
Дк
= 4
|
|
= 41,95
В зимний период обесцвечивание воды не требуется. Для обработки мутных вод доза коагулянта принята по табл16 [1].
При минимальной мутности Свз = 50 мг/л – Дк = 25мг/л
При максимальной мутности Свз = 1100 мг/л – Дк = 70мг/л
Для дальнейших расчетов принимаем дозу коагулянта в зимний период – 30мг/л, в летний период – 70мг/л п.6.16 [1].
3.4.2 Полиакриламид
Полиакриламид АМФ СТУ 120221-64. При мутности воды от 500-1500мг/л, рекомендуемая доза ПАА-0,2–1,0 мг/л, при цветности воды 100градусов доза ПАА принимается в пределах от0,3 до 0,6мг/л, Доза ПАА принята – 0,7мг/л п.6.17 [1].
3.4.3 Подщелачивающий реагент
Исходя из доступности и стоимости в качестве подщелачивающего реагента принимается известь. Известь поступает на очистные сооружения в виде негашеной извести-кипелки. Содержание СаО в негашеной извести 60%. Применяется в виде известкового молока. Доза извести определяется по формуле:
Дщ
= Кщ
|
(6) |
,где Дщ – доза извести, мг/л,;
Кщ – коэффициент, для извести по СаО равный 28;
Дк – доза коагулянта, мг/л;
ек – коэффициент, для Аl2(SO4)3 равен 57;
Що – минимальная щелочность воды, мг-экв/л.
И звесть вводится в воду одновременно с коагулянтом.
Доза извести для летнего периода составляет:
Дщл=
28
|
|
= 34,4мг/лДоза извести для зимнего периода составляет:
Дщз=
28
= 14,7мг/л
