Приложение а
Рис. 1А – структурная схема микроконтроллера FTD232R
Адаптер со стороны выхода имеет 10-полярный контакт, который, в зависимости от использования, разведен последовательно или параллельно. Если смотреть сверху и направить USB-штекер от корпуса, то выводы 1 и 2 (GND) лежат на правой стороне: штырьковый вывод 1 в направлении чипа USB-контроллера, а штырьковый вывод 2 — в направлении нижнего края платы.
Приложение б
Т
Таблица 2Б - Список элементов USB-адаптера
Элемент |
Значение |
Описание |
C1 |
100n |
C0805 |
C2 |
22p |
C0805 |
C3 |
22p |
C0805 |
C4 |
33,3 мкФ |
C1206K |
C5 |
10n |
C0805 |
C6 |
100n |
C0805 |
C7 |
100n |
C0805 |
C8 |
22p |
C0805 |
D1 |
BAT42MM |
MINIMELF |
FB |
FB |
R1206 |
FET1 |
IRLML6402 |
SOT23 |
IC1 |
FT232RL |
SSOP28 |
ISP |
2X05Pinhead |
|
JP_DDA |
Pinhead |
|
JP_VCC |
Pinhead |
|
LED1 |
CHIPLED |
R0805 |
R1 |
256 |
R0805 |
R2 |
256 |
R0805 |
R3 |
256 |
R0805 |
R4 |
256 |
R0805 |
R5 |
256 |
R0805 |
R6 |
256 |
R0805 |
R7 |
256 |
R0805 |
R8 |
256 |
R0805 |
R9 |
390 |
R0805 |
R10 |
1K |
R0805 |
USB |
PN87520 |
|
Приложение в

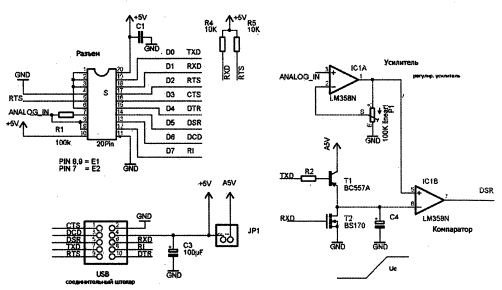

Рис. 1В – структурная схема дополнительной платы USB
Приложение г

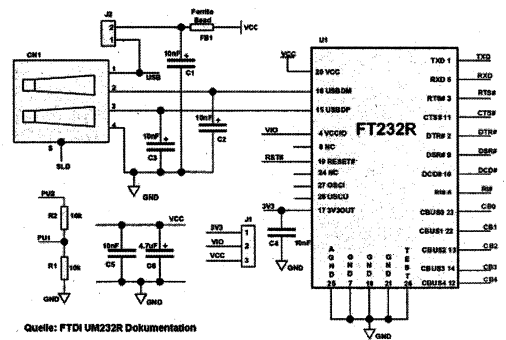

Рис. 1Г - электрическая схема FTDI для модуля UM232R
Приложение д
Таблица 1Д – Характеристика последовательных сигналов
Последовательный сигнал |
Управление в качестве |
|
Bit Bang |
|
TxD |
Выход |
Отправка данных |
D0 |
Вход-выход |
RxD |
Вход |
Прием данных |
D1 |
Вход-выход |
RTS/ |
Выход |
|
D2 |
Вход-выход |
CTS/ |
Вход |
|
D3 |
Вход-выход |
DTR/ |
Выход |
|
D4 |
Вход-выход |
DSR/ |
Вход |
|
D5 |
Вход-выход |
DCD/ |
Вход |
|
D6 |
Вход-выход |
R| |
вход |
|
D7 |
Вход-выход |
Приложение е
Рис. 1Е – схема питания микроконтроллера
