Вопрос 30 Закон полного тока для магнитной цепи с постоянной магнитодвижущей силой
Этот закон получен на
основании многочисленных опытов:
интеграл от напряженности магнитного
поля по любому контуру (циркуляция
вектора напряженности) равен алгебраической
сумме токов, сцепленных с этим
контуром.
(4.1)

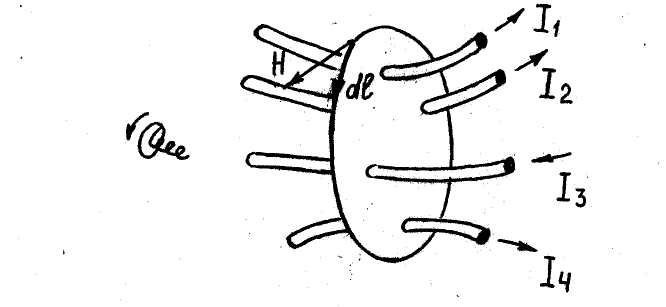

Причём, положительными следует считать те токи, направление которых соответствует обходу контура по направлению движения часовой стрелки (правило буравчика). Так, для контура на рис.4.4.
Величина
(в (4.1.)) называется магнитодвижущей силой
(сокращенно МДС).
Основная единица измерения магнитодвижущей силы - ампер (А), для напряженности магнитного поля - ампер на метр (А/м), иногда - ампер на сантиметр (А/см), I А/см = 100 А/м. Магнитную цепь большинства электротехнических устройств можно представить состоящей из совокупности участков, в пределах каждого из которых можно считать магнитное поле однородным, т.е. с постоянной напряженностью, равной напряженности магнитного поля Нк вдоль средней линии участка lк. Для таких цепей можно заменить интегрирование в (4.1) суммированием. Если при этом магнитное поле возбуждается катушкой с током I, у которой витков, то для контура магнитной цепи, сцепленного с витками и состоящего из n участков, вместо (5.1) можно записать:
Если контур сцеплен с витками m катушек с токами, то
где Fp
= Ipp
- МДС.
Таким образом, согласно закону полного тока МДС F равна сумме произведений напряженноcтей магнитного поля на длины соответствующих участков для контура магнитной цепи.
Произведение Нкlк = Uмк часто называют магнитным напряжением участка магнитной цепи.
Вопрос 31 Катушка с магнитопроводом в цепи переменного тока
У катушки с магнитопроводом, подключенной к источнику синусоидального напряжения U = Um sint (рис. 4.5,а) переменный ток i в обмотке возбуждает в магнитопроводе переменный магнитный поток Ф, который индуктирует в обмотке ЭДС самоиндукции eL = –(dФ/dt)
Если пренебречь активным сопротивлением обмотки и считать, что все магнитные линии поля катушки замыкаются только по магнитопроводу, то на основании 2 закона Кирхгофа для контура, обозначенного на рис. 4.5,а пунктиром, получим уравнение U = –eL или U = Um sint = dФ/dt 4.2
Из этого уравнения найдём закон изменения во времени магнитного потока. Так как
то
.

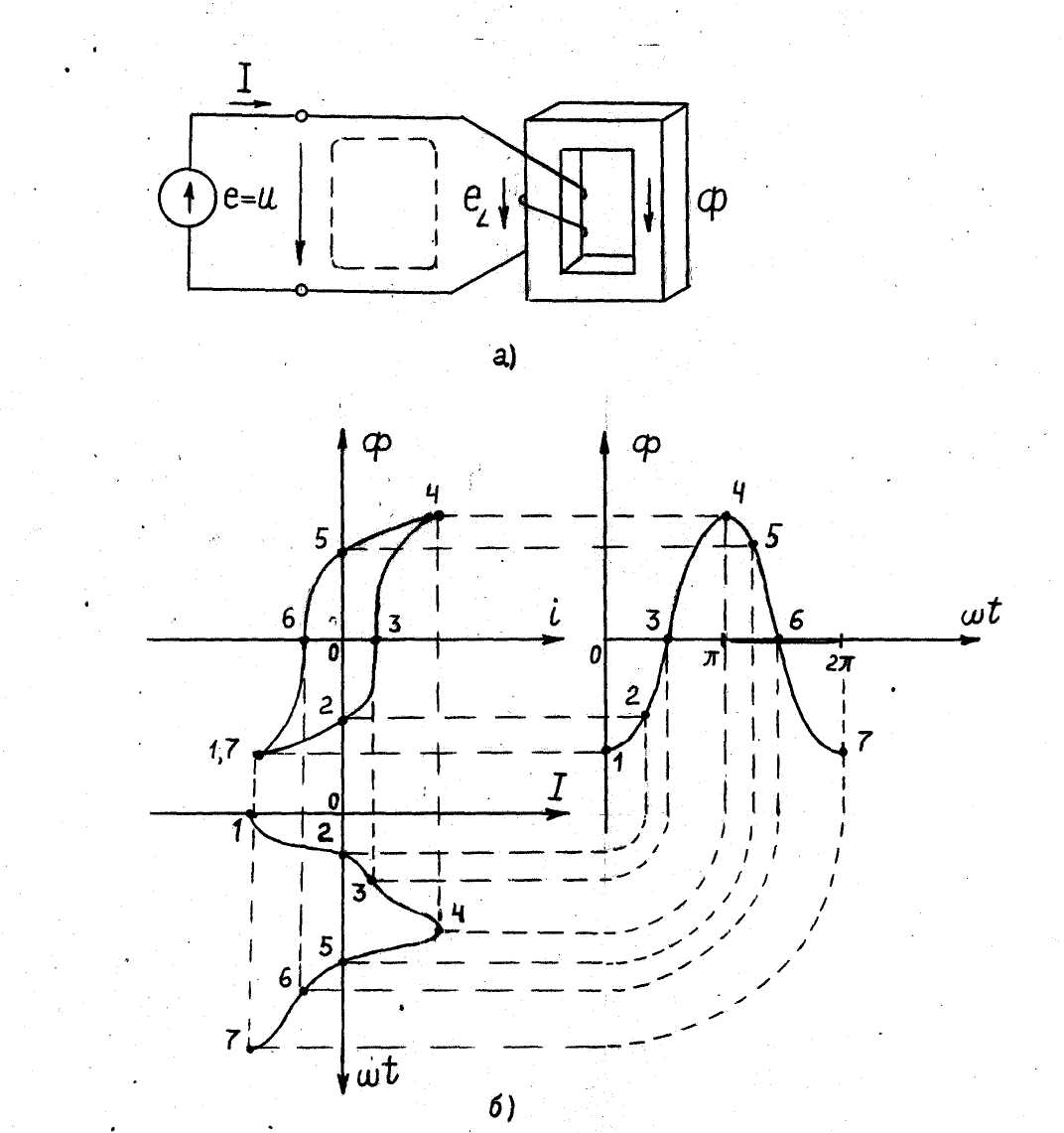

Рис. 4.5. Катушка с магнитопроводом (а), магнитные характеристики (б)
Постоянная
интегрирования А
равна некоторому постоянному магнитному
потоку, которого нет в магнитопроводах
аппаратов переменного тока в
установившемся режиме работы. Значит
постоянная А
= 0 и магнитный поток
,
где Фm
= U/4,44f
Фm
(4.3)
то есть, при синусоидальном напряжении между выводами катушки магнитный поток в магнитопроводе тоже синусоидальный.
Так как действующие значения напряжения U между выводами катушки и ЭДС самоиндукции EL одинаковые (4.2), то из (4.3) получим EL = 4,44f Фm
Последнее соотношение часто применяют для расчетов ЭДС, индуктируемых в обмотках трансформаторов, поэтому его часто называют уравнением трансформаторной ЭДС.
