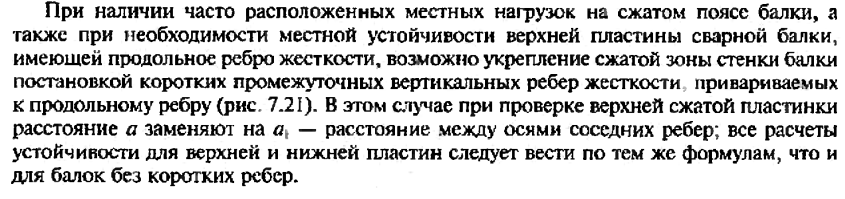

- •27 Вопрос «ребра жесткости сварных балок, их назначение и конструкция. Мероприятия против потери устойчивости сжатых поясов балок»
- •35 «Конструкция и расчет опорных ребер жесткости»
27 Вопрос «ребра жесткости сварных балок, их назначение и конструкция. Мероприятия против потери устойчивости сжатых поясов балок»
Опирание балок на нижележащие конструкции может быть шарнирным и жестким, в первом случае передается только опорная реакция (чаще всего вертикальная), во втором случае еще и момент. Шарнирное опирание применяют в большинстве балочных конструкций, жесткое – в каркасах многоэтажных зданий. Вертикальные реакции передаются опорными ребрами жесткости, которые располагаются у торца стенки или на небольшом расстоянии от него. Торцевые применяются при примыкании балок к колоннам сбоку (рис. 9.5, б) или когда необходимо реакции от двух балок передать как можно ближе к центру тяжести сечения колонны (рис. 9.5, а). В последнем случае при неодинаковом загружении балок на колонну передается минимальный момент. Удаленные от торца ребра жесткости применяются, если реакцию балки нужно передать на ветвь сквозной колонны, на полку колонны из двутавра (рис. 9.5, в) или на каменную стену.
Торцы опорных ребер жесткости
строгают, чтобы они через плотное
касание передавали опорную реакцию
на колонну или нижний пояс балки.
Выступающая часть торцевого
ребра Сечение опорного ребра жесткости проверяется на смятие или сжатие опорной реакцией V:
при
при Ширина
опорного ребра |
|
Проверка устойчивости из
плоскости балки опорных ребер жесткости
с участками стенки не более
c каждой
стороны ребра (рис. 9.6) делается на
опорную реакцию по формуле
,
где A – площадь сечения опорного ребра жесткости вместе с примыкающими к нему участками стенки. Проверка устойчивости выполняется на длине ребра.
Рис. 9.6. Схемы расположения опорных ребер жесткости (к расчету): а – торцевое; б – удаленное от торца
Проверка вертикальных швов выполняется по формулам:
по металлу шва
;
по зоне сплавления
.
Как правило, катет швов выполняется минимальным по конструктивным соображениям [1, табл. 38], и проверки выполняются с большим запасом.

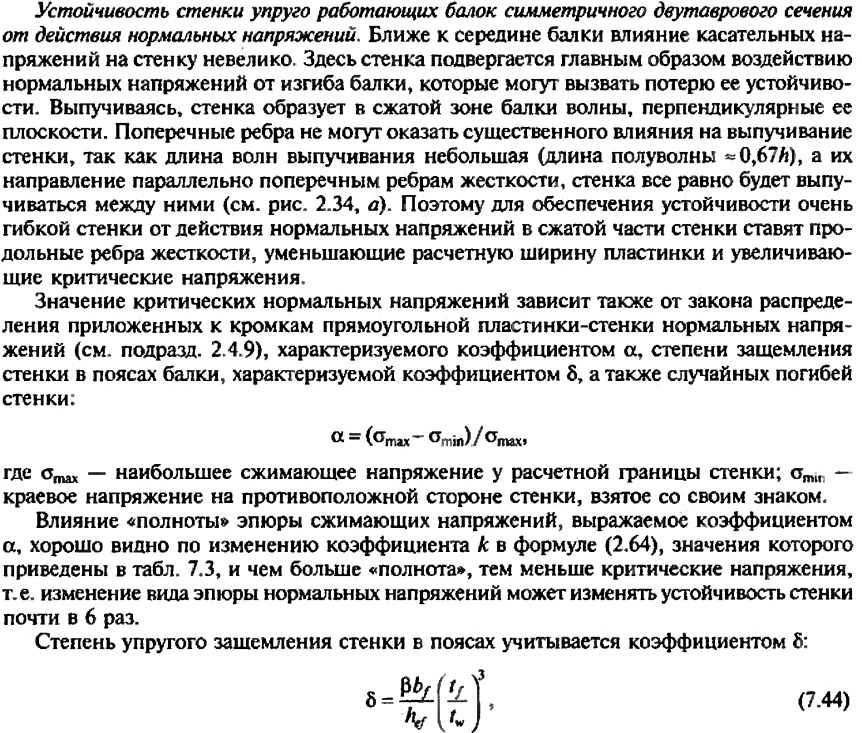

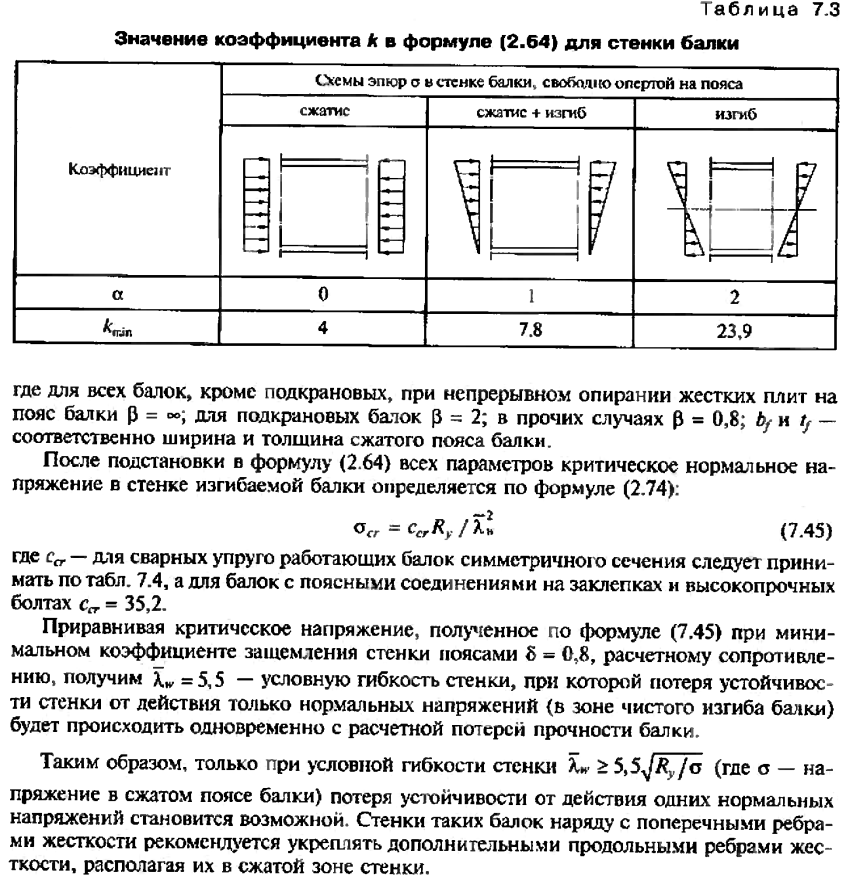

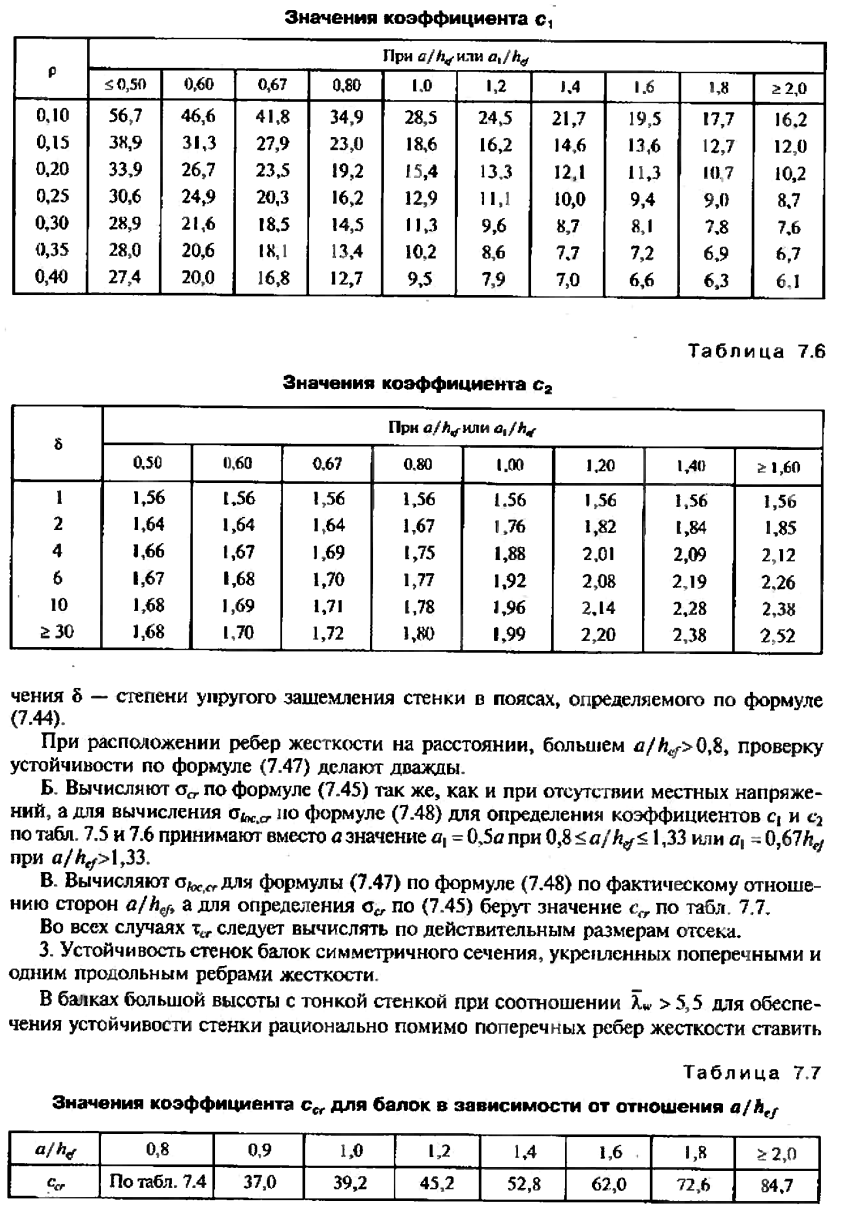

28 вопрос «расчет стенки балки на местную устойчивость при действии наибольших нормальных напряжений»

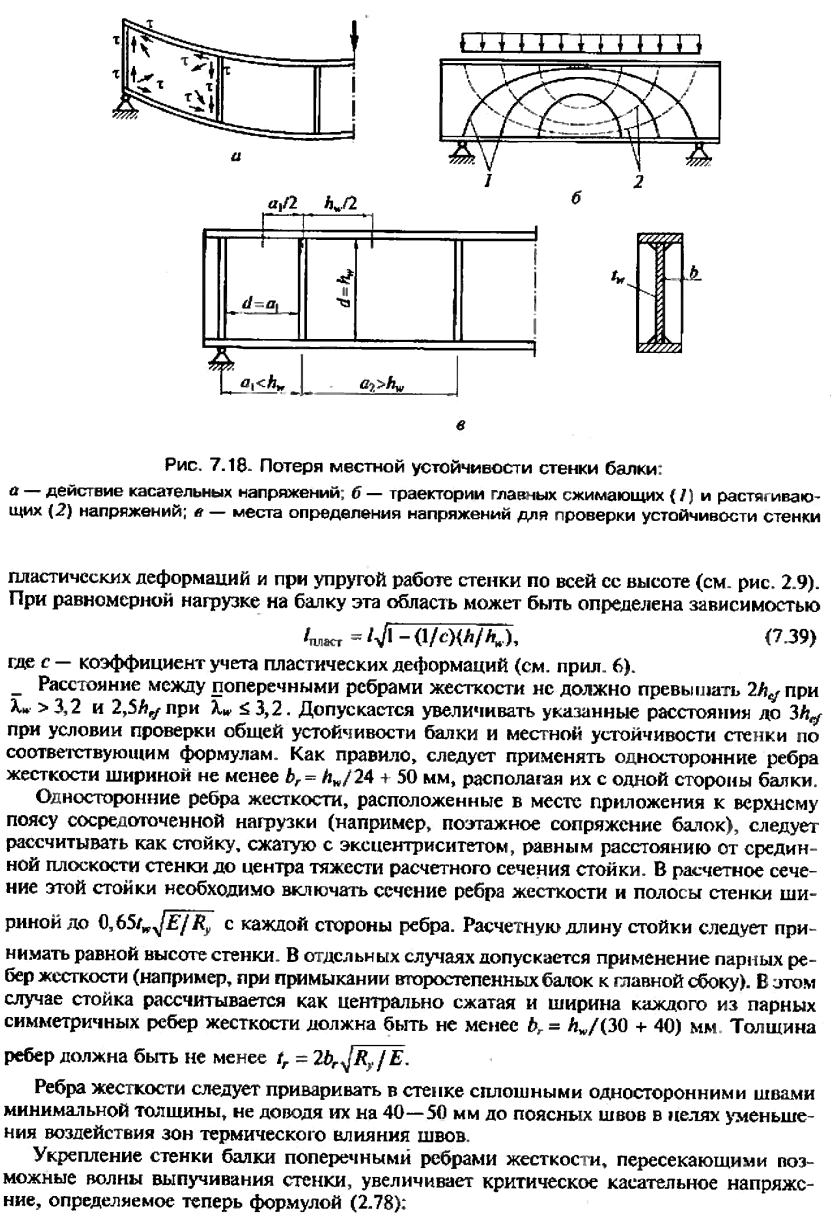

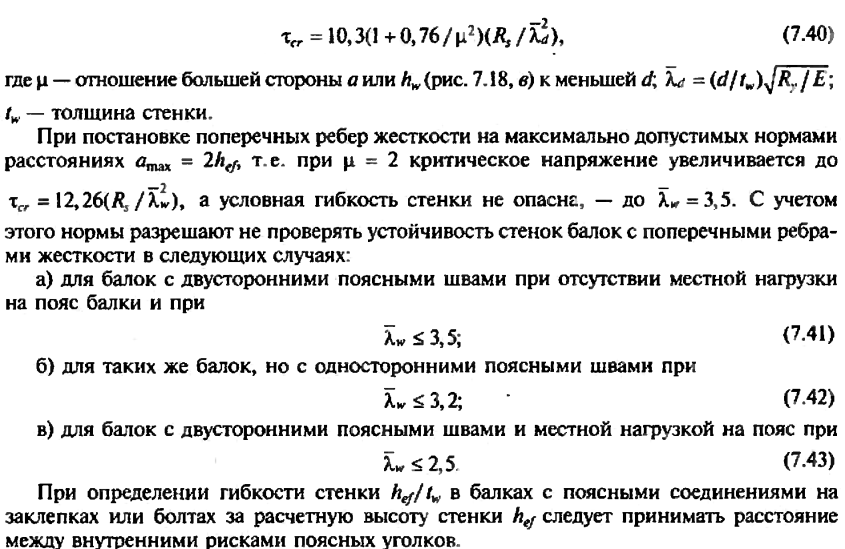

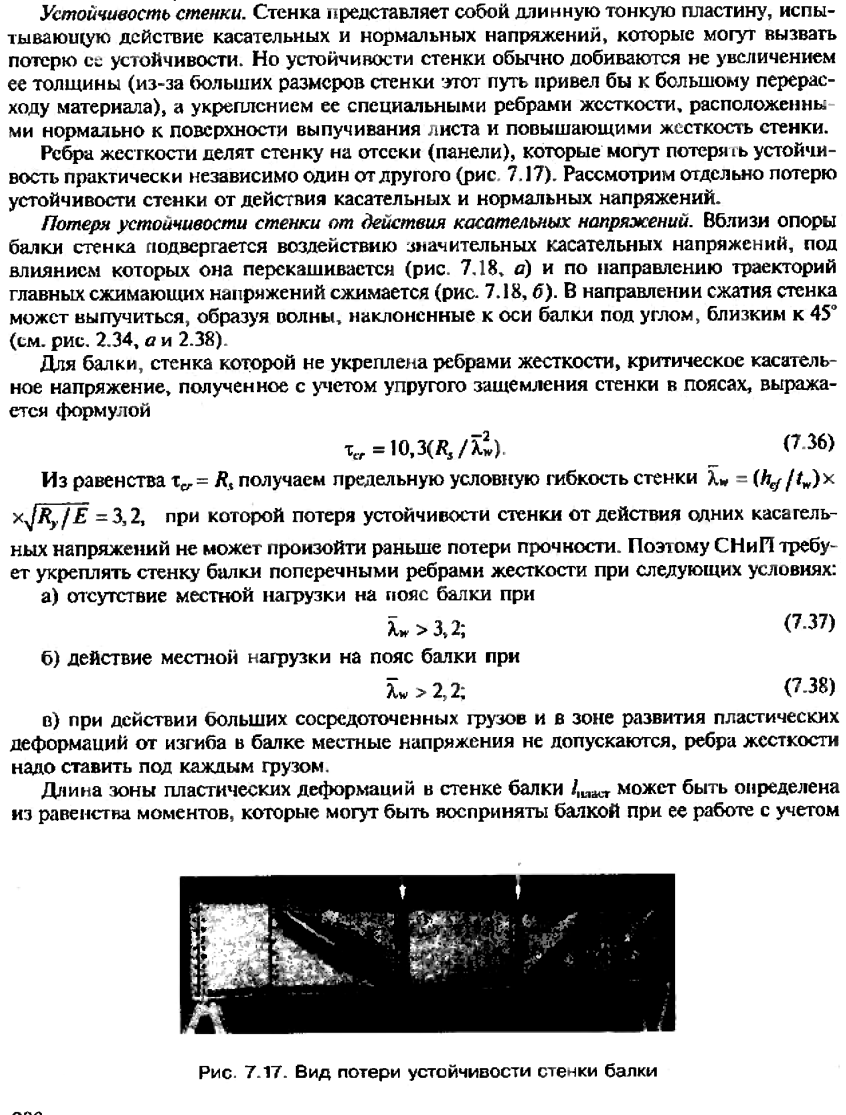

29 – 30 вопрос «расчет стенки балки на местную устойчивость при действии наибольших касательных напряжений»

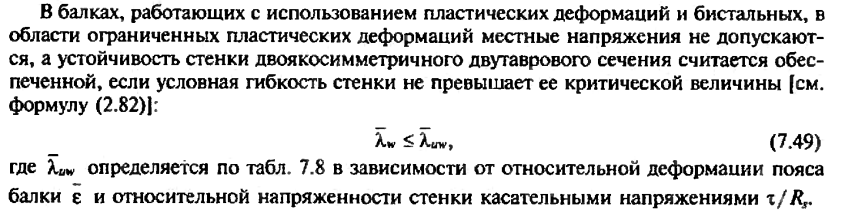

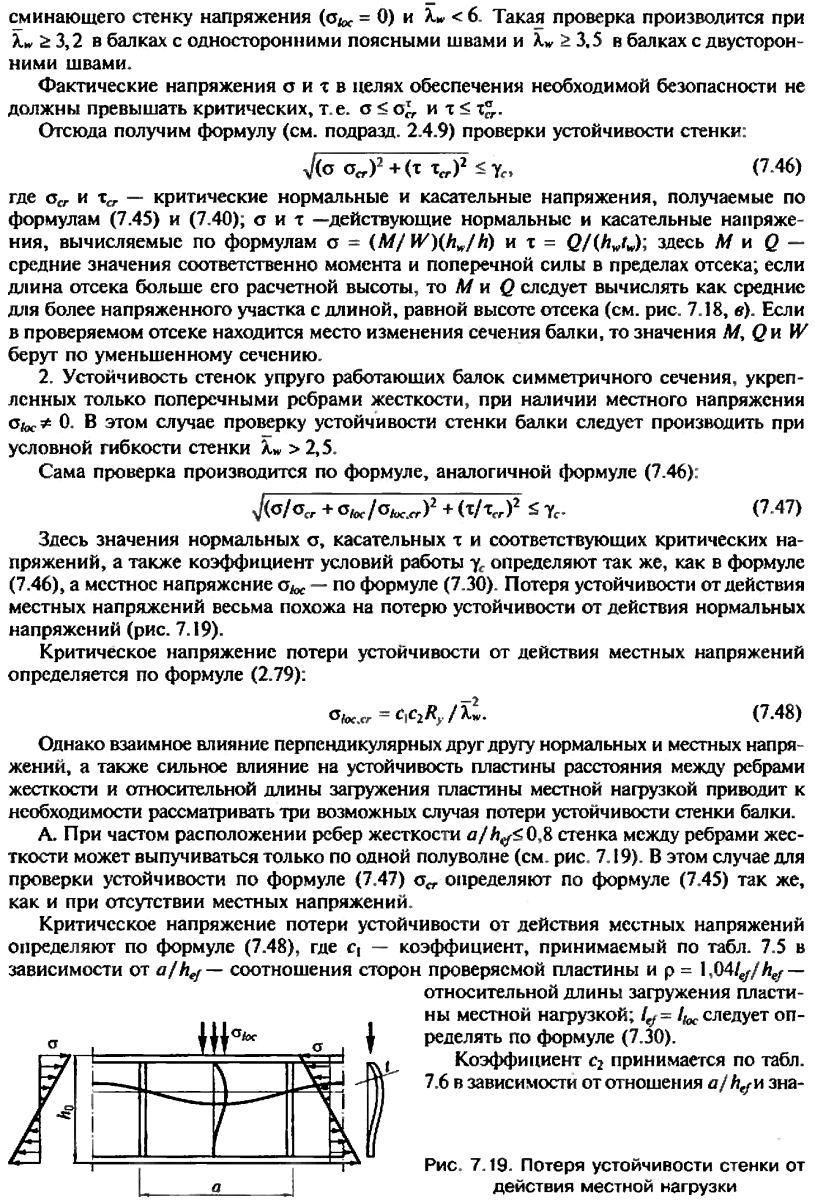

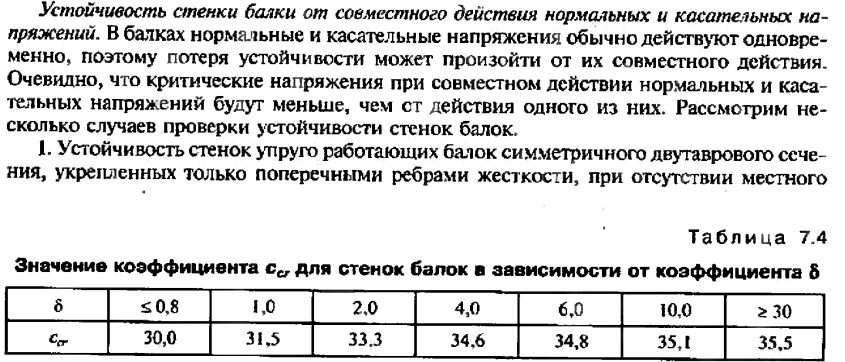

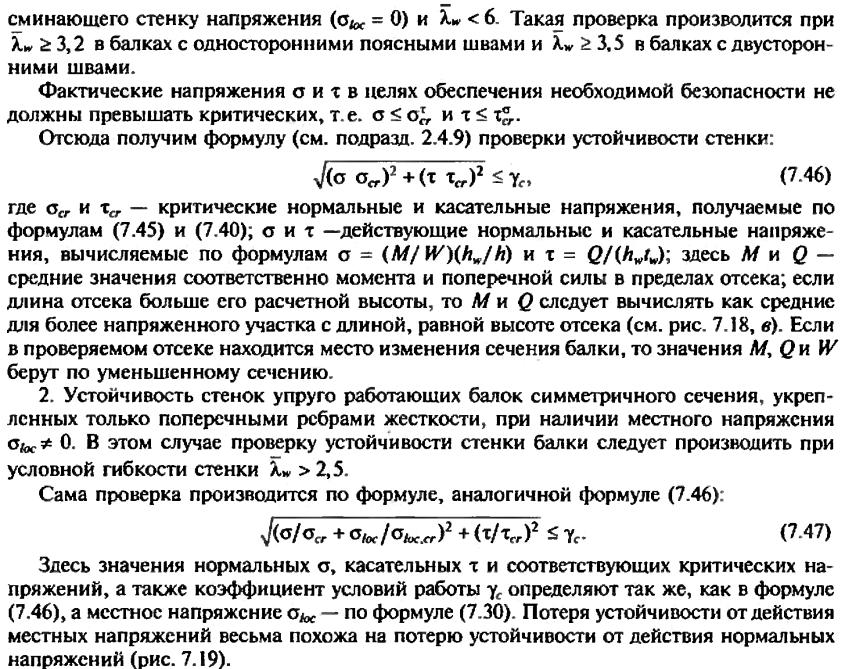

31 вопрос «расчет стенки балки на совместное воздействие всех компонентов напряжений»

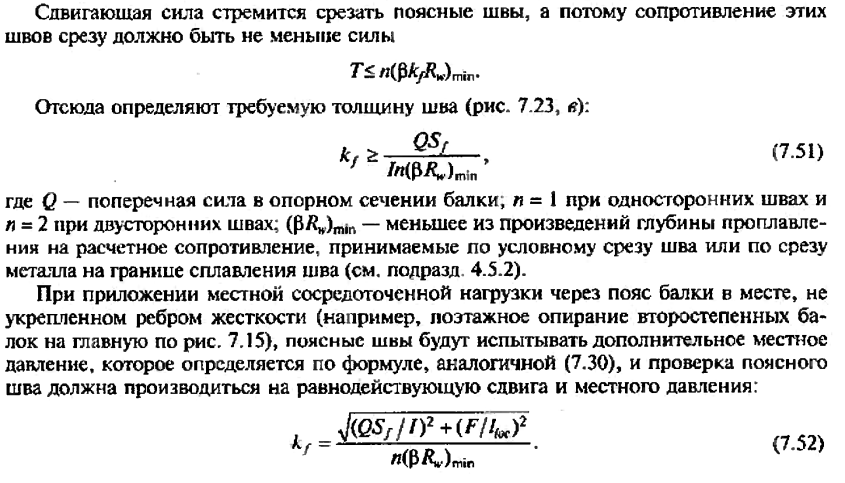

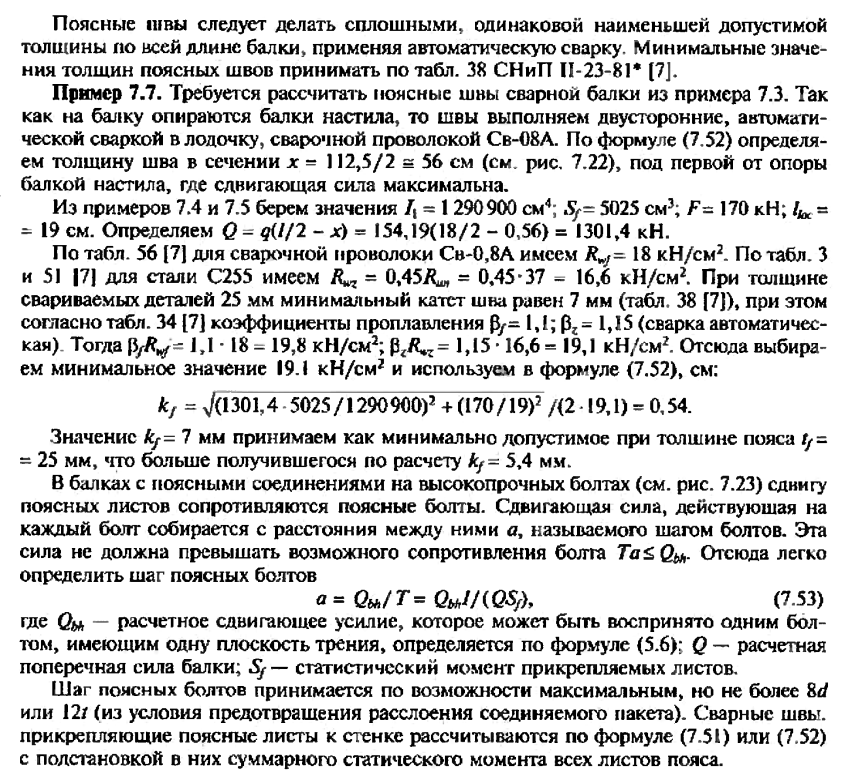

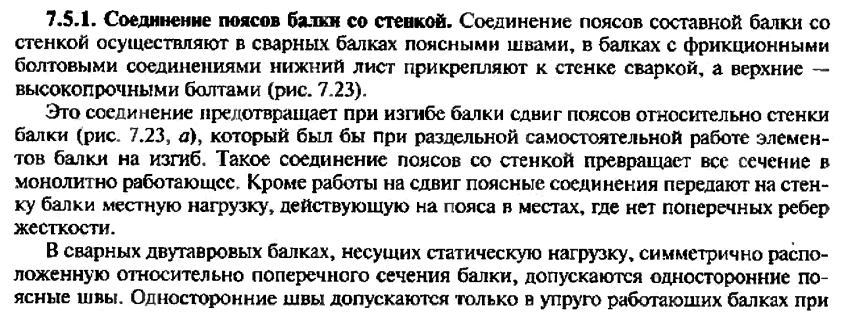

32 вопрос «расчет поясных швов сварных балок»

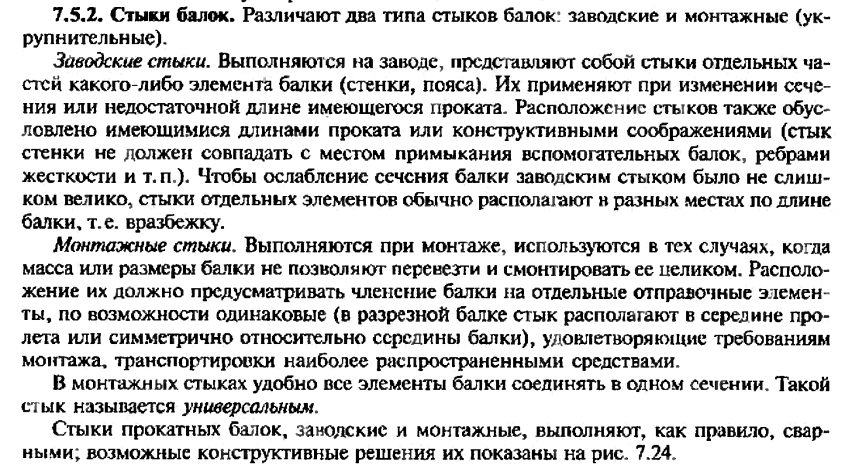

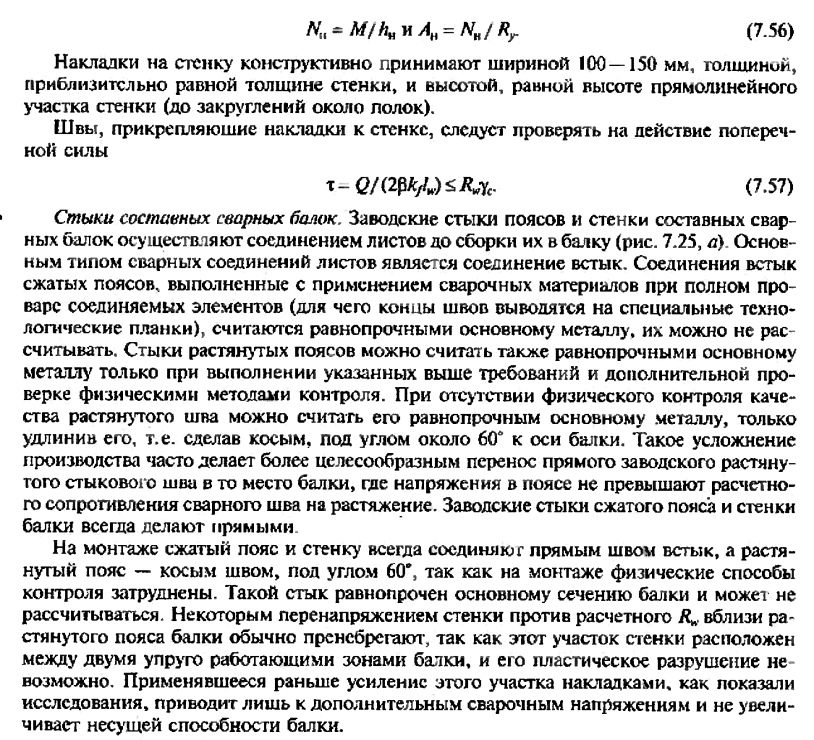

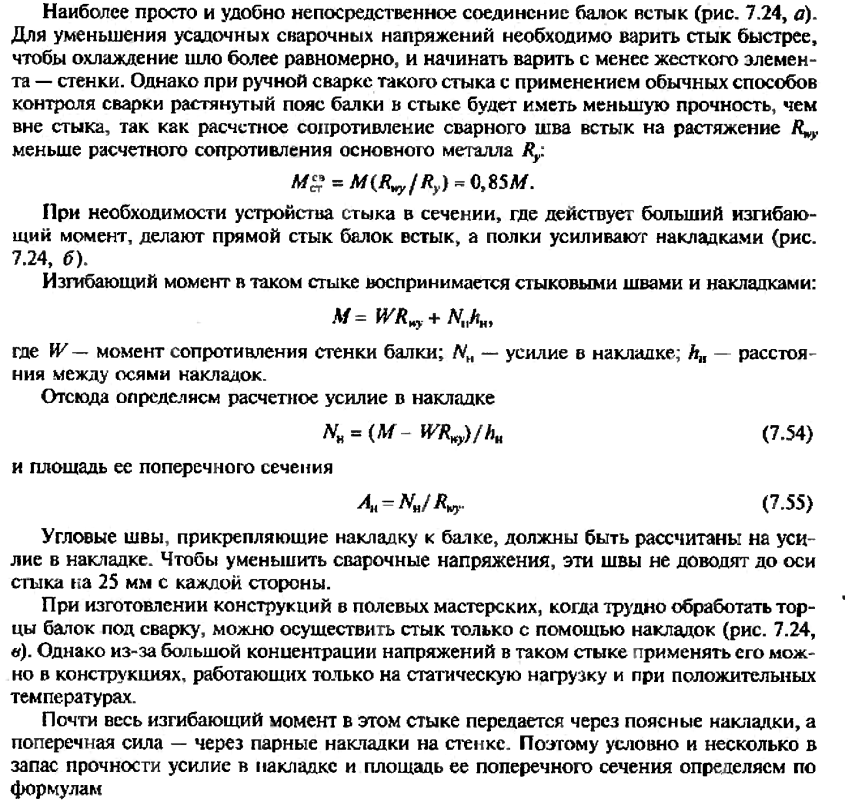

33 вопрос «расчет сварного монтажного стыка с накладками»

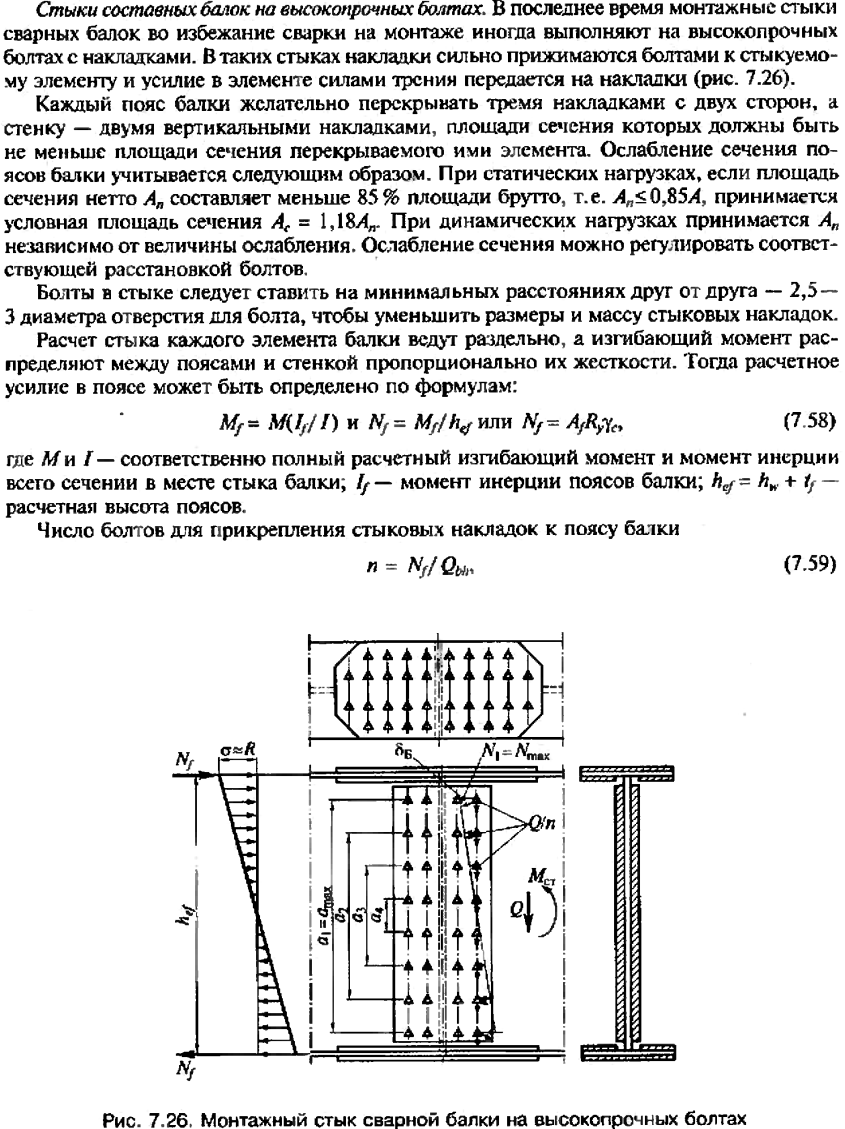

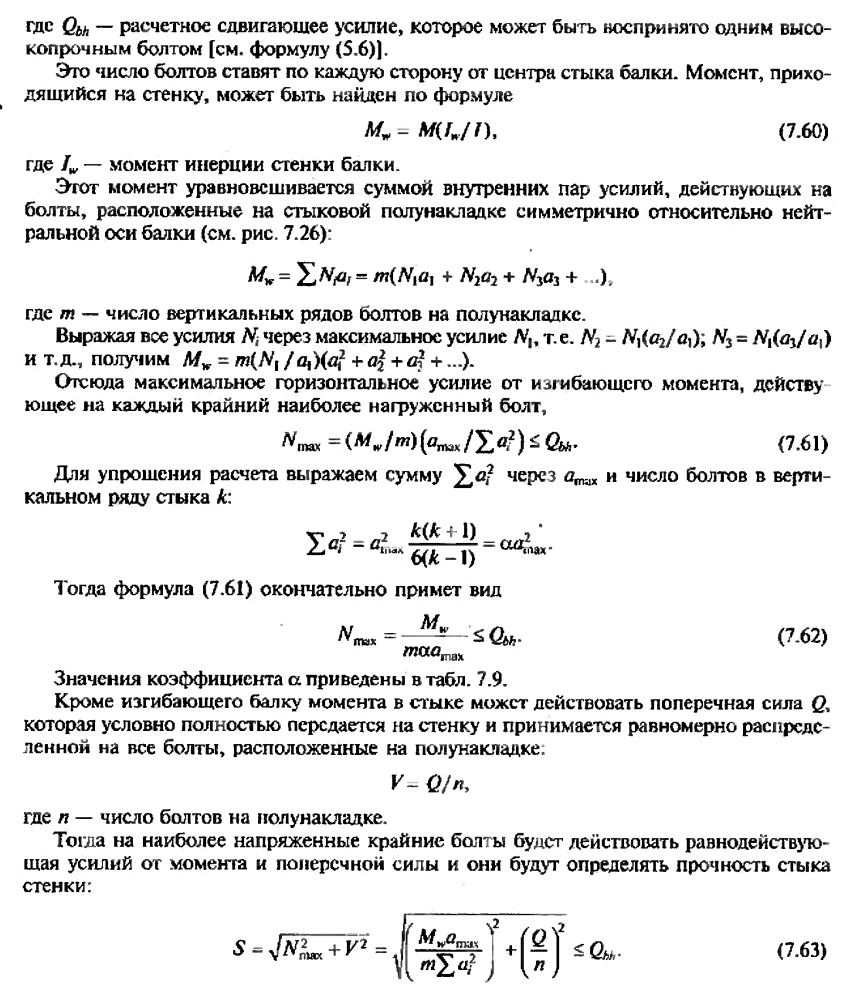

34 вопрос «Расчет монтажного стыка сварных балок на высокопрочных болтах»
