100. - Неполноповоротные гидравлические универсальные экскаваторы

Неполноповоротные гидравлические универсальные экскаваторы с шарнирно-рычажным рабочим оборудованием относятся к машинам 2-й размерной группы и монтируются на базе серийных пневмоколесных тракторов класса 1, 4. Они представляют собой мобильные универсальные малогабаритные землеройные машины с экскаваторным, погрузочным и бульдозерным оборудованием для выполнения земляных (в грунтах I...Ш категорий) и погрузочных работ небольших объемов на рассредоточенных объектах. Наиболее эффективно такие экскаваторы применяются в стесненных условиях. Основным рабочим органом неполноповоротных экскаваторов служит унифицированный ковш9 (рис.15) прямой и обратной лопат вместимостью 0,25 м³, входящий вместе со стрелой 11, рукоятью 10, тягами 8 и гидроцилиндрами 5...7 подъема стрелы, поворота рукояти и ковша в комплект экскаваторного оборудования машины. Это оборудование монтируется на поворотной колонне 4, установленной на

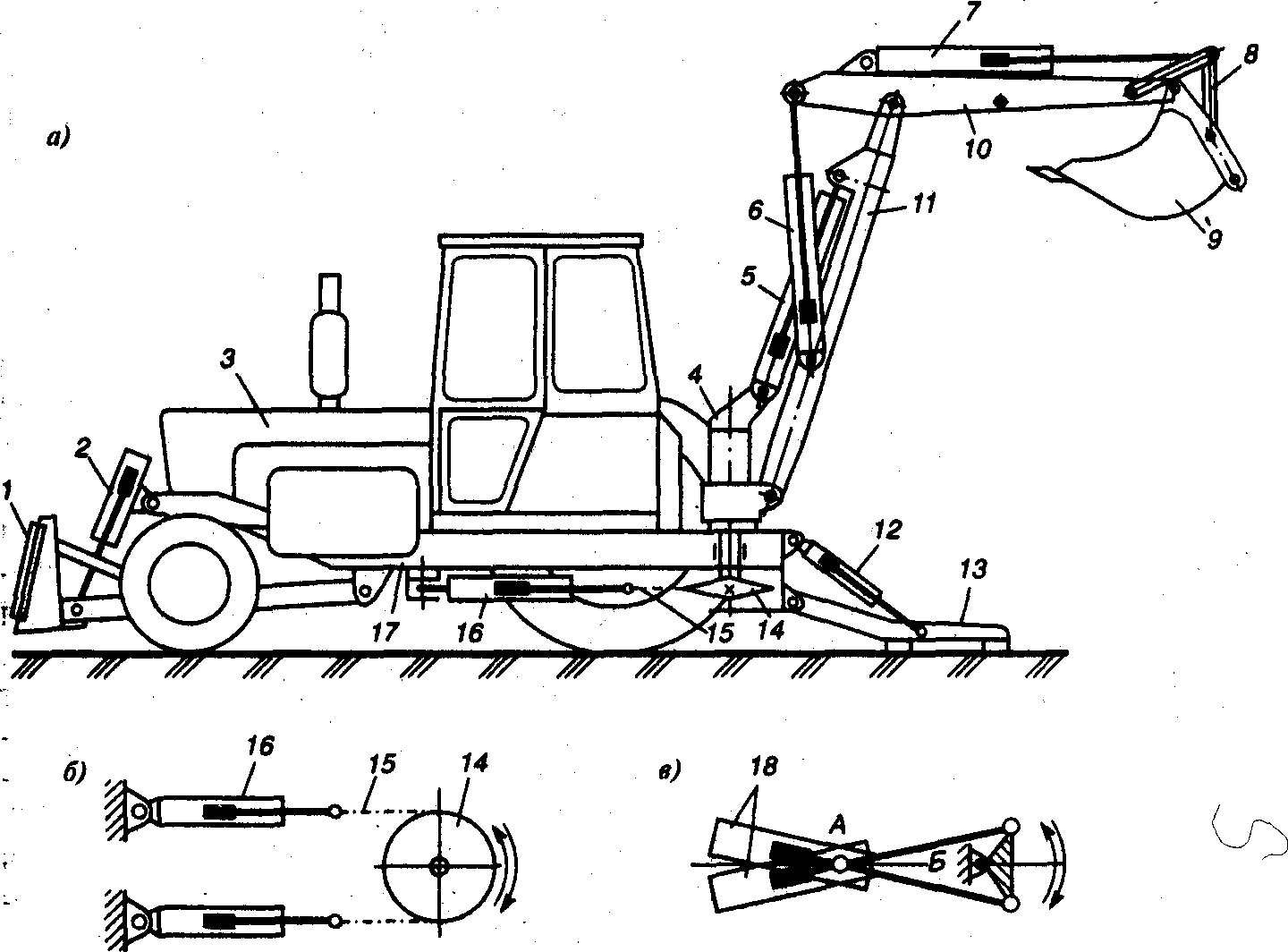

Рис.134. Неполноповоротный гидравлический экскаватор второй размерной группы: а — общий вид; б и в — схемы поворотных механизмов

усиленной раме 17 базового трактора 3. Поворот колонны с рабочим оборудованием вокруг вертикальной оси в плане на 180° обеспечивается: цепным поворотным механизмом, состоящим из двух попеременно работающих гидроцилиндров 16 (рис.134,б), втулочно-роликовой цепи 15 и звездочки 14, жестко закрепленной на валу поворотной колонны или двумя гидроцилиндрами 18 (рис.134,в), имеющими возможность поворачиваться относительно шарнира А, штоки которых шарнирно соединены с сектором Б поворотной колонны.

Устойчивость экскаватора при работе обеспечивается двумя выносными опорами 13, управляемыми гидроцилиндрами 12 с гидрозамками. Спереди трактора навешен неповоротный бульдозерный отвал 1, управляемый гидроцилиндром 2.

99. - Назначение, устройство и работа установок для пневматического транспортирования материалов нагнетательного действия

Установки для пневматического транспортирования материалов

Пневматическими установками перемещают сыпучие грузы по трубам с помощью сжатого или разреженного воздуха. Их применяют для погрузки, разгрузки и перемещения цемента, песка, извести, опилок и т.п. По принципу действия различают установки всасывающего и нагнетательного действия.

В установках всасывающего действия (рис.65,а) транспортируемый материал поступает во всасывающий трубопровод 2 вследствие разрежения в нем воздуха, создаваемого вакуум-насосом 8. С помощью сопел 1 возможен забор материала одновременно из нескольких мест.

Из всасывающего трубопровода смесь воздуха с транспортируемым материалом поступает в осадительную камеру 3, где, вследствие резкого снижения скорости потока из-за расширения выходного сечения, более тяжелые частицы материала оседают и через шлюзовой затвор 4 высыпаются в бункер 5, а частично очищенный воздух поступает в фильтр 6, работающий по тому же принципу осадительной камеры, где он очищается дополнительно и, пройдя через вакуум-насос 8, по трубопроводу 7 выбрасывается в атмосферу.

Вакуумный эффект в таких установках снижается по мере удаления от вакуум-насоса. Перепад давлений на участке сопло—насос составляет 40...80кПа,.в связи с чем установки всасывающего действия способны транспортировать материалы на небольшие расстояния при малом перепаде высоты. Существенным недостатком таких установок является небольшая долговечность вакуум-насоса, внутренние полости которого подвергаются абразивному изнашиванию при недостаточной очистке выбрасываемого в атмосферу воздуха.

В установках нагнетательного действия (рис.65,б) материал перемещается в потоке воздуха под действием избыточного давления, создаваемого компрессором 10, который засасывает воздух из атмосферы через воздухоприемник 9 и подает его в воздухосборник (ресивер) 17, откуда он поступает в транспортный трубопровод 14. Материал подается из загрузочного устройства 13 через затвор 12 Далее транспортная схема аналогична рассмотренной выше: в осадительной камере 15 происходит отделение материала от воздуха, который через затвор 16 выпадает в бункер 17, а воздух, очистившись от примесей фильтром 18, выбрасывается в атмосферу. Нагнетательные системы применяют для транспортирования материала по разветвленному трубопроводу из одного места в несколько мест на значительные расстояния при большом перепаде высот. Давление воздуха в них 0,2...0,8мПа.

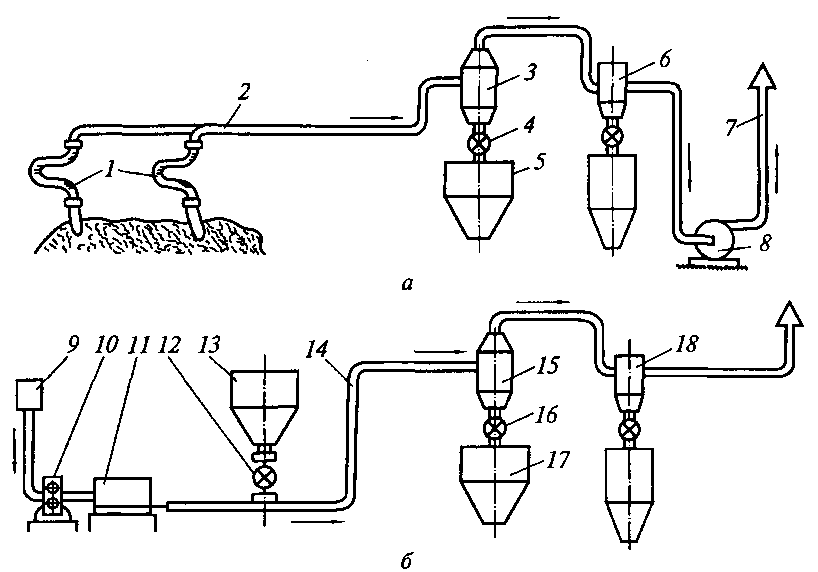

Рис.65. Принципиальные схемы пневмотранспортных установок

Всасывающая и нагнетательная системы могут быть объединены в одну пневмотранспортную установку, например, при разгрузке вагонов с последующим транспортированием материала на дальние расстояния. Соединительным элементом в этом случае может быть конвейер любого типа, например, ленточный, на который материал разгружается из бункера 5 всасывающей части установки и которым он загружается в загрузочное устройство 13 нагнетательной части.

Преимущества пневматического транспортирования заключаются в герметичности установки, исключающей пыление и загрязнение материала, в полной механизации процесса загрузки и разгрузки материала, в компактности оборудования и возможности перемещения материала по трассе любой конфигурации протяженностью до 2 км при большом перепаде по высоте и большой производительности (200... 300т/ч и более). Недостатком является высокий удельный расход энергии (в 3—6 раз больше, чем для конвейеров), быстрое изнашивание деталей оборудования при перемещении абразивных материалов.

98. - Общие сведения о трансмиссиях: самоустанавливающиеся и упругие муфты

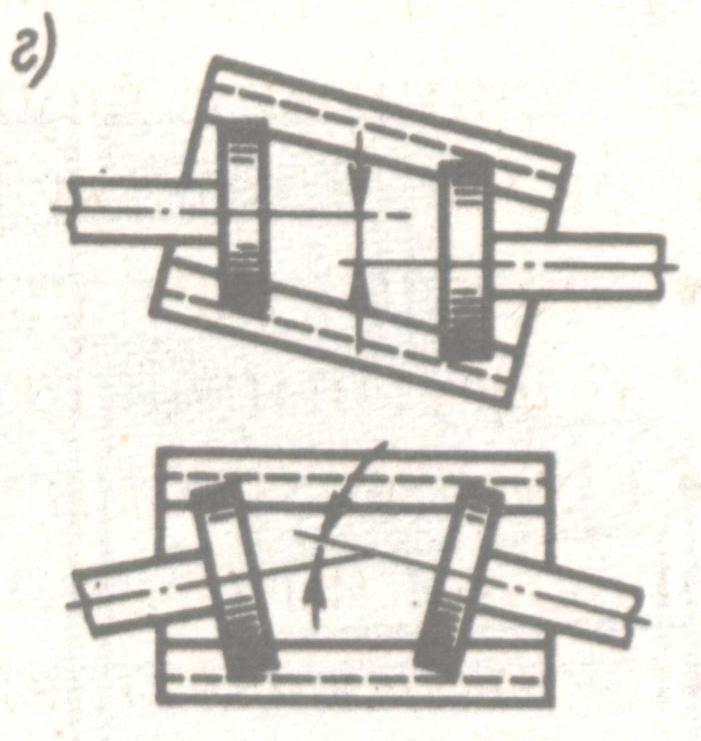

Компенсирующие самоустанавливающиеся муфты применяют для соединения валов, имеющих некоторые неточности взаимного расположения геометрических осей, вызванные погрешностями изготовления, монтажа, а также упругими деформациями валов. К ним относят зубчатые муфты (рис.27,г), состоящие из двух полумуфт с наружными зубьями и наружной обоймы с внутренними зубьями. Полумуфты устанавливают на концах валов, а их зубья сцепляют с зубьями обоймы. Зубчатые муфты за счет смещения сопряженных зубьев компенсируют осевые, радиальные и угловые смещения валов.

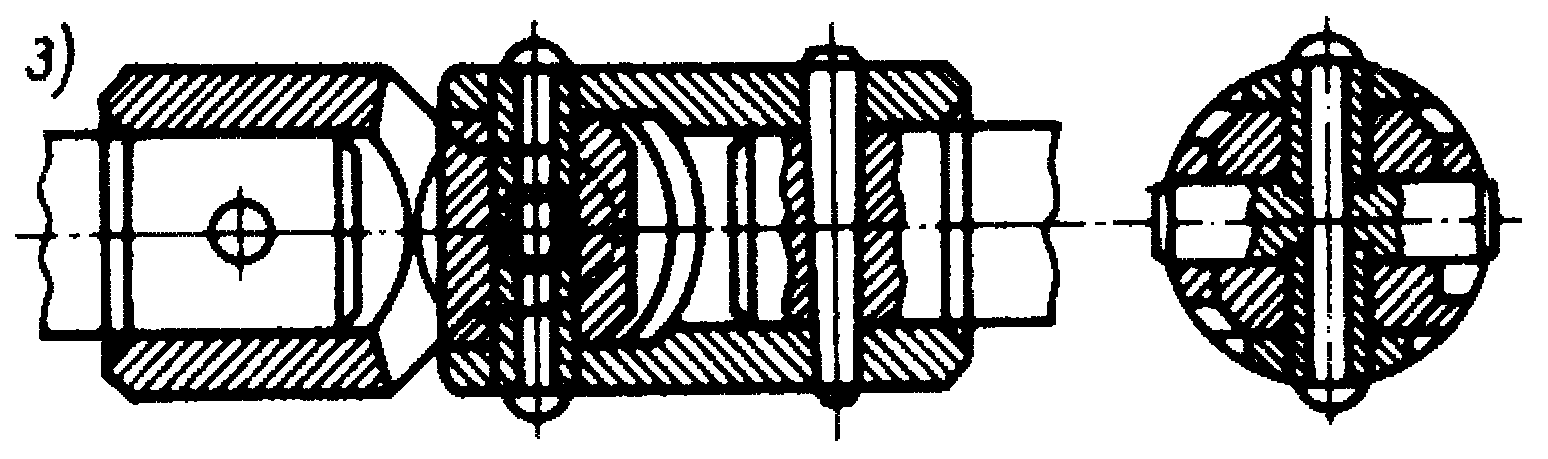

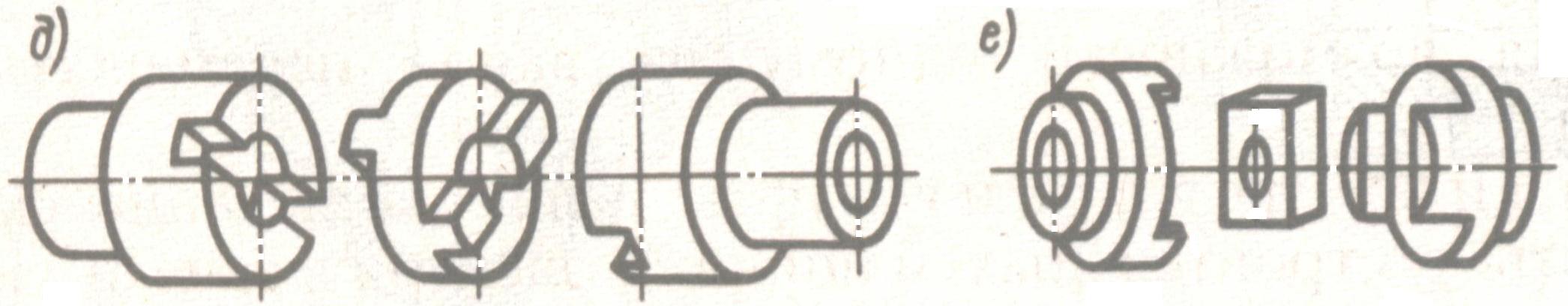

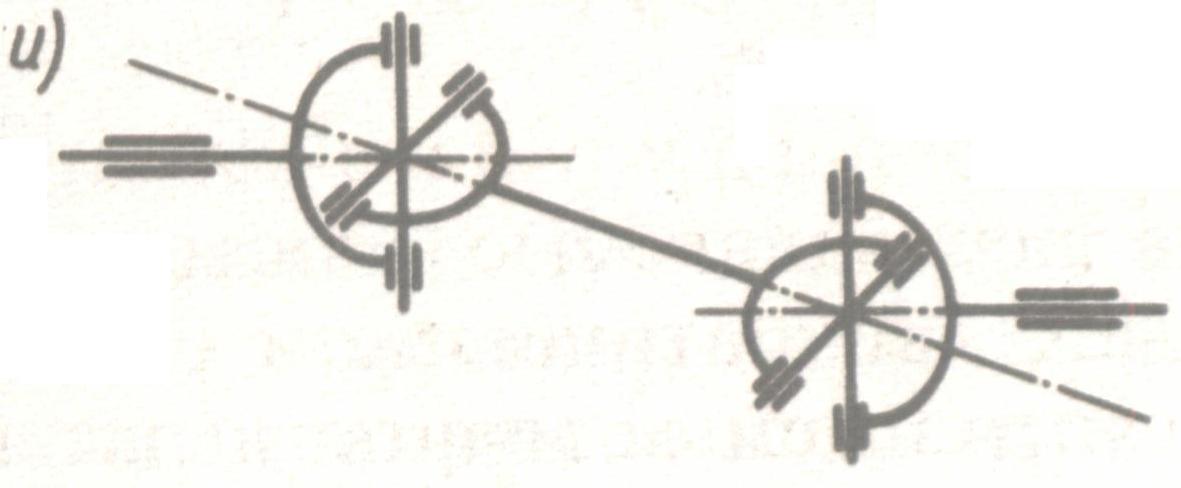

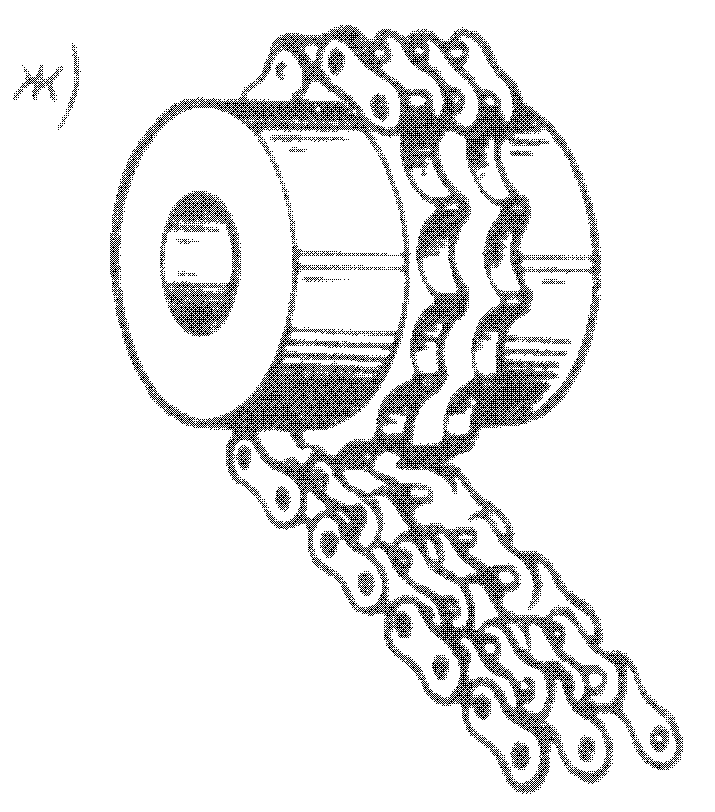

Эти же функции выполняют и цепные муфты (рис.27,ж), состоящие из двух полумуфт в виде одинаковых цепных звездочек, которые одновременно охватывает однорядная, двухрядная роликовая или зубчатая цепь. Широкое применение имеют кулачково-дисковые, крестовые муфты, состоящие из двух полумуфт с прямоугольными пазами и среднего (плавающего) диска с крестообразно расположенными выступами (рис.27,д), а также муфты со скользящим вкладышем (рис.27,е). К недостаткам крестовых муфт относятся ограниченная скорость вращения и быстрый износ пазов полумуфт. Для соединения валов, наклоненных друг к другу под углом 45°, служат шарнирные муфты. Они разделяются на одинарные, состоящие из двух полумуфт-вилок, соединенных с помощью двух взаимно перпендикулярных шарниров (рис.27,з), и сдвоенные, позволяющие передавать вращение между параллельными и наклонными валами (рис.27,и). При необходимости осевого смещения валов во время работы их соединяют шарнирной сдвоенной муфтой с телескопическим промежуточным валом.

Упругие муфты предназначены для уменьшения динамических нагрузок, передаваемых через соединяемые ими валы, а также для компенсации неточности расположения соединяемых валов. Различают муфты с неметаллическими (резина) и металлическими (стальные витые и пластинчатые пружины, пакеты пластин и пружин) упругими элементами. К первым относятся втулочно-пальцевая муфта (подобна по конструкции жесткой фланцевой муфте с установкой на болтах одной из полумуфт резиновых втулок) (рис.28,а), муфта с резиновой звездочкой (рис.28,б), муфта с упругой торообразной оболочкой (рис.28,в) и т.п. Муфты с металлическими упругими элементами применяют для передачи больших крутящих моментов, они имеют незначительные габариты, долговечны, но сложны и дороги в изготовлении.

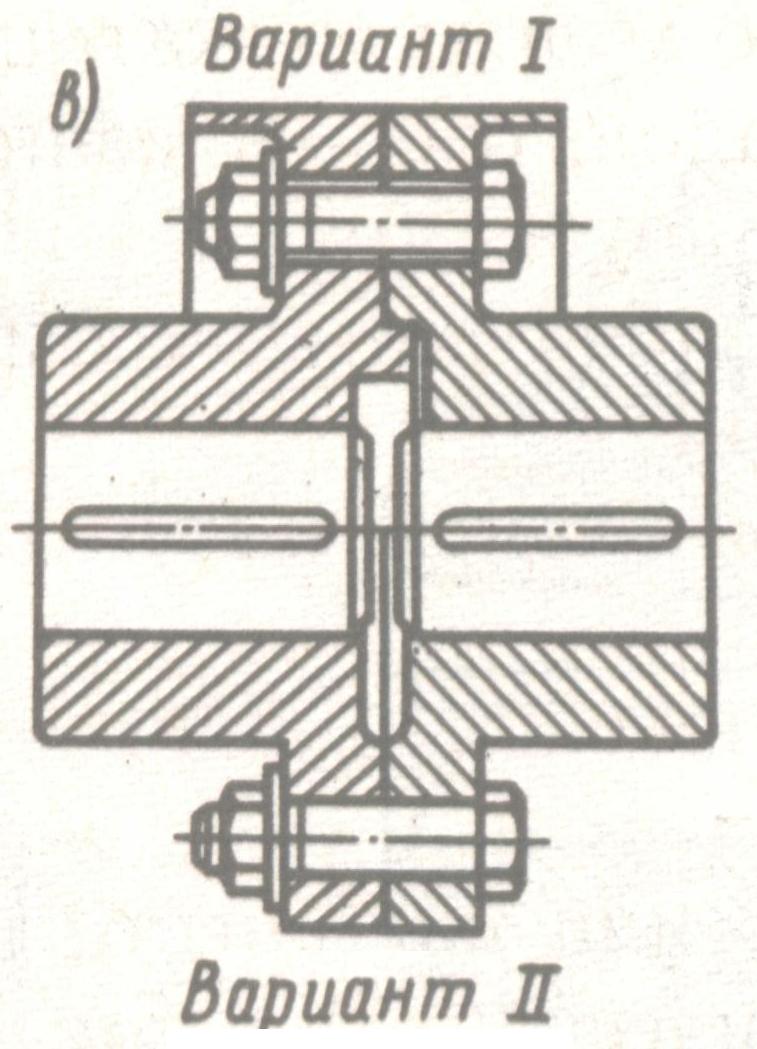

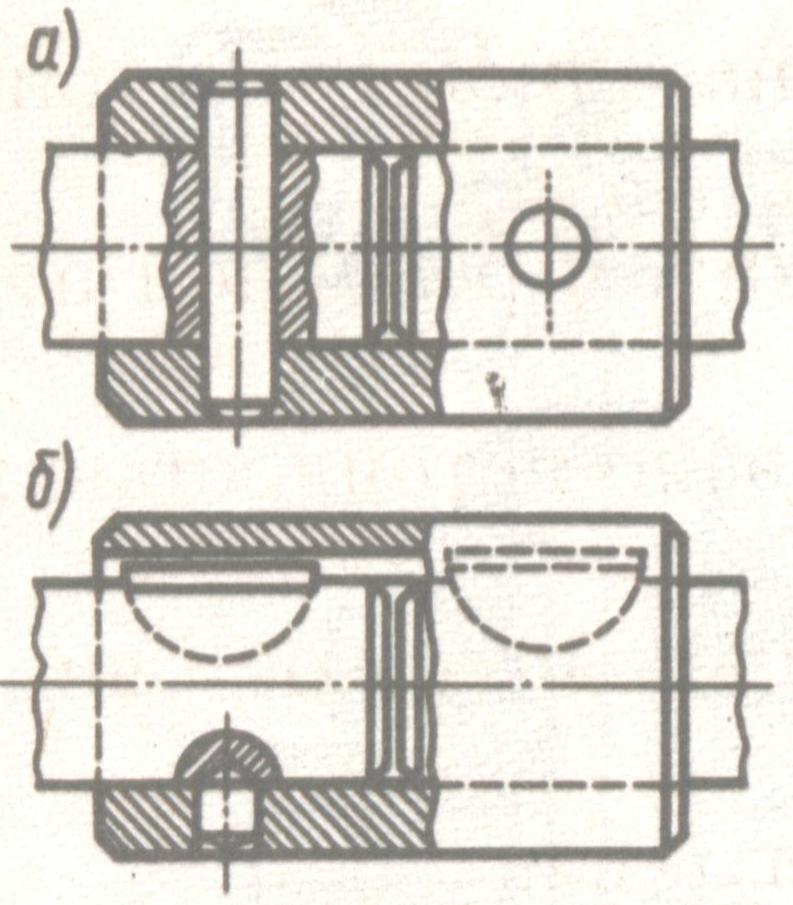

Рис.27. Жесткие-и компенсирующие муфты

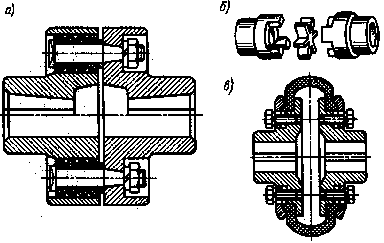

Рис.28. Упругие муфты
