4.3. Испарители для трансформаторов теплоты
Типы, конструкции и характеристики испарителей
Классификация испарителей по:
назначению:
испарители для охлаждения жидкостей;
испарители для охлаждения воздуха;
испарители для охлаждения конденсирующегося хладоагента в каскадных машинах;
конструкции:
кожухотрубчатые – для охлаждения жидклстей;
трубчатые оребренные – для охлаждения воздуха;
типу движения охлаждаемой жидкости или воздуха:
с принудительной циркуляцией при помощи насоса или вентилятора;
с естественной циркуляцией;
характеру заполнения хладоагентом:
затопленные (с кипением в межтрубном пространстве);
незатопленные (т.е. оросительные и кожухотрубные с кипением в трубах).
В основном, наиболее распространены испарители затопленного типа: ИТГ, ИТР, ИКТ с гладкими или оребрёнными трубами, соответственно. (ИТГ – для аммиака; ИТР – для фреонов). Конструкция такого испарителя показана на рис. 49.

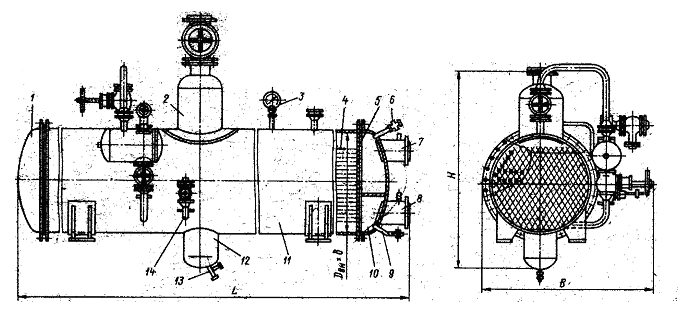

Рис. 49. Конструкция кожухотрубчатого испарителя затопленного типа:
1 крышка поворотной камеры; 2 паровой патрубок; 3 манометр; 4 трубный пучок; 5 трубная доска; 6 гильза термометра; 7 вход теплоносителя; 8 выход теплоносителя; 9 дренаж; 10 крышка входной камеры; 11 корпус; 12 вход хладоагента
В аммиачных испарителях (ИТГ) с площадью поверхности до 400 м2 применяются бесшовные гладкие трубы диаметром 25х2,5 мм из стали (Ст2 и Ст3), а для аппаратов с большей поверхностью – трубы диаметром 38х3 мм.
При кипении фреонов коэффициент теплоотдачи значительно ниже и поэтому для испарителей (ИТР) используются медные трубы с накатанными рёбрами, имеющие следующие размеры:
наружный диаметр рёбер –16,5мм;
наружный диаметр трубы –13,3мм;
внутренний диаметр трубы – 11,5 мм.
Некоторые характеристики фреоновых испарителей типа ИТР [10] приведены в таблице 4.3.
Таблица 4.3
Марка |
Хладоагент |
Площ. пов. Fн/Fвн, м2 |
D корп., мм |
L корп., мм |
Число труб |
Число гориз. рядов |
ИТР-12 |
R12 |
12/3.7 |
325 |
1415 |
70 |
9 |
ИТР-18 |
R12 |
18/5.3 |
325 |
1665 |
84 |
11 |
ИТР-35 |
R12 |
35/10.5 |
426 |
1940 |
145 |
14 |
ИТР-50 |
R12 |
50/15.5 |
525 |
1985 |
207 |
14 |
ИТР-70 |
R12 |
70/21 |
530 |
2240 |
249 |
18 |
ИТР-105 |
R12 |
100/33 |
600 |
3700 |
237 |
16 |
ИТР-210 |
R12 |
209/68 |
800 |
3730 |
484 |
23 |
ИТР-400 |
R12 |
390/134 |
1200 |
3870 |
920 |
28 |
ИТР-65 |
R22 |
65/19 |
500 |
2435 |
210 |
16 |
ИТРН-80 |
R22 |
77/25 |
600 |
3100 |
218 |
13 |
ИТР-35Н |
R22 |
35/13 |
500 |
3000 |
123 |
10 |
Примечание. Два последних типа испарителей применяются для двухступенчатых установок. Изготавливаются из нержавеющей стали (кроме труб).
Характеристики кожухотрубчатых испарителей типа ИКТ, применяемых для аммиака и фреонов [10] приведены в таблице 4.4.
Таблица 4.4
Тип |
Поверхность, м2 |
Габаритные размеры, мм |
Число труб |
|||
D |
L |
B |
H |
|||
ИКТ-40 |
40,7 |
600 х 8 |
3580 |
1075 |
1590 |
216 |
ИКТ-50 |
54 |
600 х 8 |
4580 |
1075 |
1590 |
216 |
ИКТ-65 |
67,8 |
600 х 8 |
5580 |
1075 |
1590 |
216 |
ИКТ-90 |
96,8 |
800 х 8 |
4670 |
1310 |
1950 |
386 |
ИКТ-110 |
121 |
800 х 8 |
5670 |
1310 |
1950 |
386 |
ИКТ-140 |
154 |
1000 х 10 |
4800 |
1493 |
2270 |
616 |
ИКТ-180 |
193 |
1000 х 10 |
5800 |
1493 |
2270 |
616 |
ИКТ-250 |
273 |
1200 х 12 |
5920 |
1788 |
2670 |
870 |
ИКТ-300 |
327 |
1200 х 12 |
6920 |
1788 |
2670 |
870 |
В оросительных испарителях хладоагент орошает трубный пучок сверху и стекает по трубам плёнкой, в которой кипит и испаряется. Рассол движется в трубах. Коэффициент теплопередачи практически не зависит от плотности теплового потока и, при постоянной скорости рассола, определяется в основном кратностью циркуляции орошающей жидкости.
Часто применяются испарители с кипением внутри труб – типа И, ИТ, ИТВР. Их конструкция аналогична кожухотрубчатым, но оребрение находится внутри труб. Такие испарители имеют более мощные трубные доски. Характеристики [10] приведены в таблице 4.5.
Таблица 4.5
Марка |
Площ. пов. Fвн, м2 |
D корп., мм |
L корп., мм |
Число труб |
Число ходов |
ИТВР-5 |
5 |
273 |
1500 |
64 |
26 |
ИТВР-6,3 |
6,3 |
273 |
2000 |
64 |
28 |
ИТВР-8 |
8 |
325 |
1500 |
98 |
20 |
ИТВР-10 |
10 |
325 |
2000 |
98 |
22 |
ИТВР-12,5 |
12,5 |
325 |
2500 |
98 |
20 |
ИТВР-16 |
16 |
325 |
3000 |
98 |
22 |
ИТВР-20 |
20 |
425 |
2000 |
184 |
14 |
ИТВР-25 |
25 |
425 |
2500 |
184 |
14 |
ИТВР-31,5 |
31,5 |
425 |
3000 |
184 |
14 |
ИТВР-40 |
40 |
530 |
2500 |
282 |
12 |
ИТВР-50 |
50 |
530 |
300 |
282 |
10 |
ИТВР-63 |
63 |
600 |
2500 |
416 |
10 |
ИТВР-80 |
80 |
600 |
3000 |
416 |
8 |
ИТВР-100 |
100 |
700 |
3000 |
568 |
6 |
ИТВР-125 |
125 |
700 |
3500 |
568 |
6 |
ИТВР-160 |
160 |
800 |
3500 |
750 |
6 |
ИТВР-200 |
200 |
800 |
4000 |
750 |
6 |
Применяются также панельные испарители типа ИП, представляющие собой испарительные секции панельного типа, погруженные в бак, заполненный хладоносителем. Кипение хладоагента происходит в нижнем коллекторе и вертикальных каналах панелей.
Погружные испарители применяются для намораживания льда в баках воды.
Оребрённые воздухоохладители с кипением внутри труб применяются для охлаждения воздуха ВОП (потолочные), ВО (камерные), ПВО (постаментные), НВО (подвесные), ВОН (канальные), ИРСН (стенной навесной для камер) и другие с принудительной циркуляцией воздуха. Их конструкции и характеристики приведены в [10]. Некоторые значения даны в таблицах 4.6, 4.7, 4.8.
В аммиачных аппаратах типа ВО, НВО и ПВО каждое ребро охватывает, сразу четыре трубы, расположенные коридорно с шагом S1 = S2 = 65 мм. Теплообменная поверхность оцинковывается.
Фреоновые аппараты выполнены из медных труб диаметром 16x0,8 мм с пластинчатыми алюминиевыми ребрами толщиной 0,4 мм размерами 80x40, 80x74 и 80x154 мм, насаженными сразу на две, четыре или восемь труб, расположенных коридорно с шагом S1 = S2 = 40 мм.
Таблица 4.6
Марка |
Площадь наружной поверхности, м2 |
Диаметр вентилятора, мм |
Расход воздуха, м3/ч |
Мощность нагревателя, кВт |
ВОП-50 |
50 |
400 |
3400 |
8,7 |
ВОП-75 |
75 |
400 |
3400 |
8,7 |
ВОП-100 |
100 |
600 |
7450 |
12 |
ВОП-150 |
150 |
600 |
7450 |
12 |
ВОП-230 |
230 |
800 |
16900 |
24,9 |
Таблица 4.7
Марка |
Площадь наружной поверхности, м2 |
Расход воздуха, м3/ч |
Число вентиляторов |
Мощность вентиляторов, кВт |
Мощность нагревателей, кВт |
2ВО-7 |
6,5 |
0,28 |
1 |
50 |
2,25 |
2ВО-9 |
9,6 |
3 |
|||
2ВО-14 |
13,6 |
0,53 |
2 |
100 |
4,5 |
2ВО-20 |
20 |
6 |
Таблица 4.8
Марка |
Площадь наружной поверхности, м2 |
Расход воздуха, м3/ч |
Число вентиляторов |
Мощность вентиляторов, кВт |
ВО-80 |
80,5 |
7200 |
1 |
2,2 |
ВО-100 |
100,2 |
8000 |
1 |
2,2 |
ВО-125 |
125,6 |
9000 |
1 |
2,2 |
ВО-160 |
160,8 |
14400 |
2 |
4,4 |
ВО-200 |
200,3 |
16000 |
2 |
4,4 |
В аппаратах ВОП и ВОГ используется стальная труба диаметром 25x2,5 мм. Стальные ребра размером 460x460x0,4 мм насаживаются сразу на 12 труб (два ряда по шесть труб). Расположение труб коридорное. Воздухоохладители типа ВОП снабжены осевыми вентиляторами серии МЦ, а воздухоохладители ВОГ-230 вентиляторами ЦАГИ-УК-2М.
Ориентировочные удельные тепловые потоки в испарителях (Вт/м2) можно принимать, исходя из следующих значений:
испарители для аммиака:
кожухотрубчатые типа ИКТ 3500;
панельные типа ИП 2300…3500.
испарители для фреона R22:
кожухотрубчатые оребрённые типа ИТР 4500…6400;
кожухотрубчатые с гладкими трубами типа ИТГ 2300…4700;
с кипением хладоагента внутри труб типа ИТВР 2300…11000.
