78 Pav. 0 režimo laikinė diagrama

Po pradinio nustatymo, įrašius CW, DW (t = 0 laiko momentu), įšėjime OUT = 0. Praėjus laiko trukmei, skaitiklio turinys tampa CT = 0000H, o OUT = 1 ir skaitiklis toliau tęsia darbą. Pirmasis CLK impulsas keičia CT turinį ir jis tampa lygus CT = FFFFH, išliekant OUT = 1.

Iš naujo pradėti 0 režimą galima vėl rašant CW ir DW. Po CW, rašant DWL, skaitiklis stabdomas, o rašant DWH vėl paleidžiamas. Darbo metu skaitiklį galima stabdyti ir vėl paleisti, keičiant signalo loginį lygį GATE įėjime.

1 režimas vadinamas programuojamasis monovibratorius. Režimo laikinės diagramos pateiktos 79 pav.

79 Pav. 1 režimo laikinės diagramos

Po pradinio nustatymo t = 0 laiko momentu, OUT = 1. laiko trukmė pradedama formuoti tik padavus START signalą (pokytis iš 0 į 1 lygį GATE įėjime). START laiko momentu skaitiklio įšėjime OUT = 0 ir skaitiklis pradeda skaičiavimo procesą. Praėjus laiko tarpui, vėl tampa OUT = 1. Naujas START signalas iššaukia tos pačios laiko trukmės formavimą, nes automatiškai įrašomas DW (auto įkrovimas), įsimintas pradinio nustatymo metu. Jeigu įrašomas naujas DW laiko trukmės formavimo metu, tai baigiama skaičiavimo procesas su senaja DW verte. Tačiau kitas START signalas pradės kitos laiko trukmės formavimą.

2 režimas vadinamas dažnio generatorius. Šį režimą apibūdina laikinė diagrama pavaizduota 80 pav.

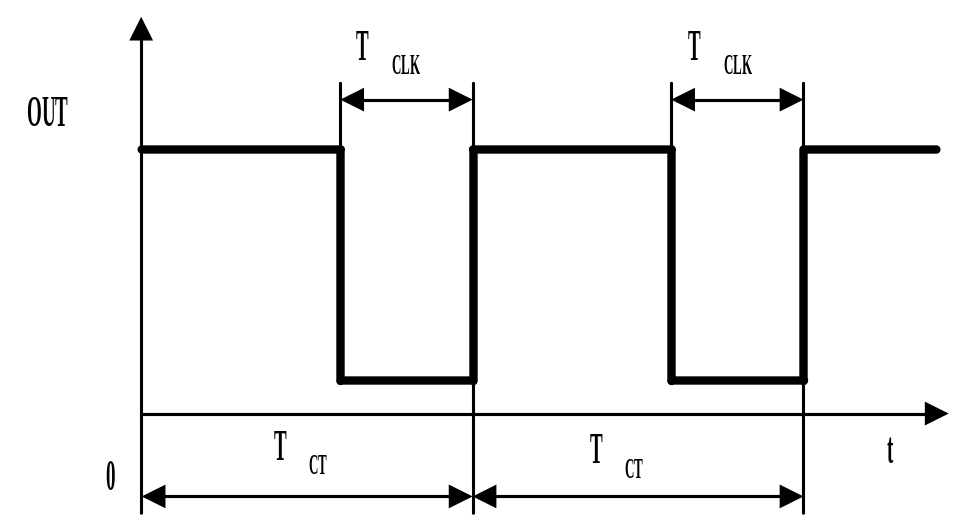

80 Pav. 2 režimo laikinė diagrama

Po pradinio nustatymo OUT = 1 ir prasideda periodas. Baigiantys laiko trukmei, formuojamas CLK impulsų periodo trukmės OUT = 0 lygio skaitiklio įšėjimo signalas. Toliau procesas kartojasi ir skaitiklio išėjime generuojami periodo trukmės 0 lygio impulsai.

Darbo metu, DW vertės pakeitimas, neturi ytakos formuojamojo periodo trukmei, tačiau keičia kitą periodą. Padavus GATE įėjime 0 loginio lygio signalą, skaičiavimo procesas stabdomas ir OUT = 1. Šio signalo pokytis iš 0 į 1 lygį atlieka skaitiklio pradinį nustatymą, todėl gali būti naudojamas jo darbo aparatūrinei sinchronizacijai.

3 režimas vadinamas stačiakampių impulsų generatorius. Šio režimo laikinės diagramos pateiktos 81 pav.

81 Pav. 3 režimo laikinė diagrama

Po pradinio nustatymo, skaitiklio OUT išėjime pradedami generuoti periodo stačiakampiai impulsai, kurių pirmojo pusperiodžio metu OUT = 1, o antrojo – OUT = 0. Kai DW vertė yra nelyginis skaičius, tai išėjimo signalo 1 lygis trunka , o 0 lygis – laiko. Impulsų 1 lygį atitinka DW +1 skaičius, o 0 lygį – DW – 1 skaičius. DW vertės pakeitimas pasireiškia tik, pasikeitus OUT išėjimo loginiam lygiui.

4 režimas vadinamas programuojama impulso delsa. Režimo laikinė diagrama pavaizduota 82 pav.

82 Pav. 4 režimo laikinė diagrama

Po pradinio nustatymo, įrašius CW skaitiklio išėjime nustatomas 1 loginis lygis ir prasideda skaičiavimo procesas. Praėjus laiko tarpui, generuojamas vienas trukmės 0 lygio strobavimo impulsas. Skaitiklio turinys tampa lygus 0, tačiau skaitiklio darbas nenutrūksta. Toliau, po pirmojo CLK periodo, skaitiklio turinys pasidaro CT = FFFFH, o OUT = 1, lygiai taip pat, kaip ir 0 režime. Šis režimas neturi auto įkrovimo. Skaičiavimo metu, įrašius DW skaitiklis paleidžiamas iš naujo. Signalu, veikiančiu GATE įėjime, galima sustabdyti skaičiavimo procesą.

5 režimas vadinamas aparatūriška impulso delsa. Darbą šiame režime parodo 83 pav. laikinės diagramos.
