Часть 2
Если расход через клапан слишком большой, падение (разность) давления на тракте А-Т (на кромке золотника ме- жду каналами А и Т) увеличивается. Правый золотник сме- щается вправо и уменьшает проходное сечение тракта Т-В. В результате получается требуемое уменьшение расхода в основном тракте между каналами А и В.
Если расход через клапан слишком мал, падение давления уменьшается и правый золотник смещается влево. Расход по тракту Т-В растет и расход через клапан увеличивается.
В результате расход по тракту от А к В не зависит от колебаний давления в этих каналах.
Если канал Р закрыт, клапан работает как 2-линейный регуля-тор расхода. Если канал Р соединен со сливным баком, клапан работает как 3-линейный регулятор расхода.

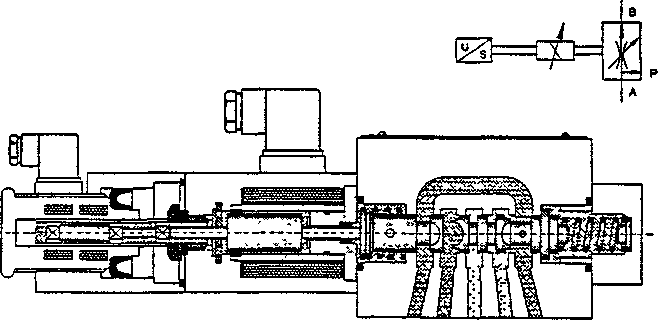

Рис. 2.10:
Пропорциональный клапан-регулятор расхода
В-30
Часть 2
2.5 Конструкции Конструкции пропорциональных аппаратов отличаются типом пропорциональных клапана, управлением и пропорциональными магнитами клапанов: Обзор (таблица 2.1). Каждая комбинация в таблице дает конкретную конструкцию, например:
пропорциональный 2/2-регулятор расхода прямого действия без контроля положения золотника,
пропорциональный 4/3-распределитель с пилотным управле- нием и контролем положения золотника,
пропорциональный 2-линейный регулятор расхода с контро- лем положения золотника
Типы аппаратов |
Тип управления |
Пропорциональный магнит |
Типы конструкций
пропорциональных
клапанов
- клапаны давления |
Предохранительный 2-линейный регулятор 3-линейный регулятор |
- дроссели |
4/2-ограничитель расхода 2/2-ограничитель расхода |
- распределители |
4/3-распределитель 3/3-распределитель |
- регуляторы расхода |
2-линейный регулятор 3-линейный регулятор |
- прямого действия - с пилотным управлением |
|
- без контроля положения - с контролем положения |
Часть 3
Пропорциональные клапаны: Характеристики и параметры
В-31
Часть 3
в-зз
Часть 3
В таблице 3.1 показаны типы пропорциональных клапанов и те 3.1 Представление параметры, которыми можно управлять с их помощью. характеристик
Типы клапанов |
Входная переменная |
Выходная переменная |
Клапаны давления |
электрический ток |
давление |
Ограничители расхода |
электрический ток |
степень открытия клапана расход (зависит от давления) |
Распределители |
электрический ток |
степень открытия клапана направление потока расход (зависит от давления) |
Регуляторы расхода |
электрический ток |
расход (не зависит от давления) |
Таблица 3.1
Пропорциональные
клапаны:
входные и выходные
параметры
Соотношение между входным сигналом (электрический ток) и выходными сигналами (давление, степень открытия, направле-ние потока или расход) можно представить в графической форме:
по оси X указывается входной сигнал
по оси У указывается выходной сигнал
В случае строго пропорционального поведения клапана харак-теристика имеет вид прямой, т.е. является линейной (рис. 3.1). Характеристика обычного клапана определяется его поведени-ем.
Пропорциональный
предохранительный
клапан
ТОК1
Выходная переменная
Давление р
Входная переменная ТокI
Рис. 3.1:
Характеристика пропорционального предохранительного клапана
В-34
