36. Приборы для определения линейных перемещений. Прогибометры с проволочной связью. Индикаторы часового типа.
Измерительные линейки относятся к штриховым мерам. Конструкции линеек однотипны. Они представляют собой металлическую полосу шириной 20...40 мм и толщиной 0,5 ... 1,0 мм, на широкой поверхности которой нанесены деления.Поверку линеек, т. е. определение погрешности нанесения штрихов, производят по образцовым измерительным линейкам, которые называют штриховыми мерами.
Штангенинструмент предназначен для абсолютных измерений линейных размеров наружных и внутренних поверхностей, а также для воспроизведения размеров при разметке деталей.К нему относятся штангенциркули, штангенглубино-меры и штангенрейсмасы. Основными частями штангенинстру-ментов являются штанга-линейка с делениями шкалы 1 мм пересчитывают целое число миллиметров, а по нониусу — десятые и сотые доли миллиметра. Для отсчета с помощью нониуса сначала определяют по основной шкале целое число миллиметров перед нулевым делением нониуса.

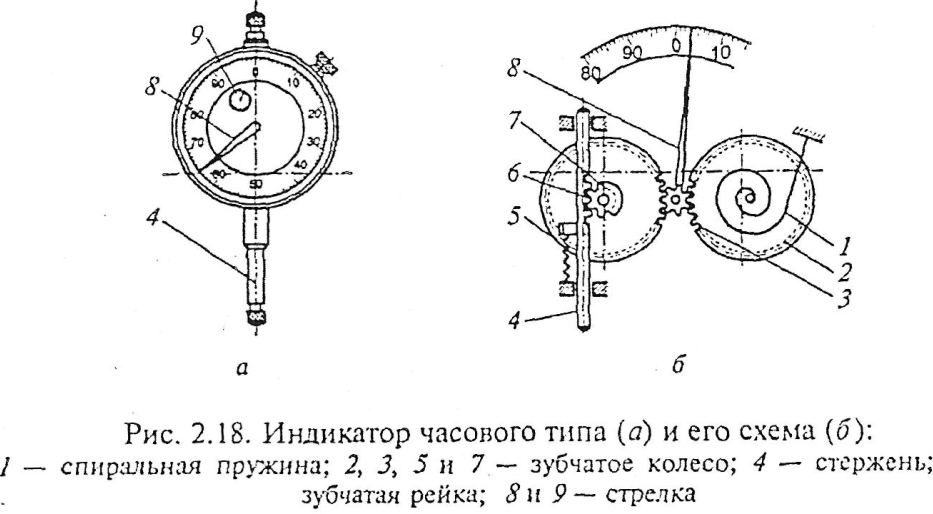

Индикаторы часового типа , являющиеся типовыми представителями приборов с зубчатой передачей, содержат стержень с нарезанной зубчатой рейкой , зубчатые колеса, спиральную пружину , стрелку . Возвратно-поступательное перемещение измерительного стержня преобразуется в круговое движение стрелки .Один оборот стрелки соответствует перемещению измерительного стержня на 1 мм. Целые миллиметры отсчитываются по шкале при помощи стрелки 9. Шкала прибора имеет 100 делений, цена деления индикатора равна 0,01 мм. Индикаторы часового типа выпускают двух классов точности (О и 1) в двух модификациях: индикаторы типа ИЧ с перемещением измерительного стержня параллельно шкале и индикаторы типа ИТ с перемещением измерительного стержня перпендикулярно шкале. Выпускаются также индикаторы часового типа с цифровым (электронным) отсчетом.
Микрометрические инструменты предназначены для абсолютных измерений наружных и внутренних размеров, высот уступов, глубин отверстий и пазов и т. д. К ним относятся гладкие микрометры; микрометры со вставками, микрометрические глубиномеры; микрометрические нутромеры. Принцип действия этих инструментов основан на использовании винтовой пары (винт—гайка) для преобразования вращательного движения микрометрического винта в поступательное. Основными частями микрометрических инструментов являются: корпус, стебель, внутри которого с одной стороны имеется микрометрическая резьба с шагом 0,5 мм, а с другой — гладкое цилиндрическое отверстие, обеспечивающее точное направление перемещения винта. На винт установлен барабан, соединенный с трещоткой, обеспечивающей постоянное усилие измерения (для микрометрических нутромеров трещотка не устанавливается). Стопор служит для закрепления винта в нужном положении. Отсчетное устройство микрометрических инструментов состоит из двух шкал: продольной и круговой. По продольной шкале отсчитывают целые миллиметры и 0,5 мм, по круговой шкале — десятые и сотые миллиметра.
