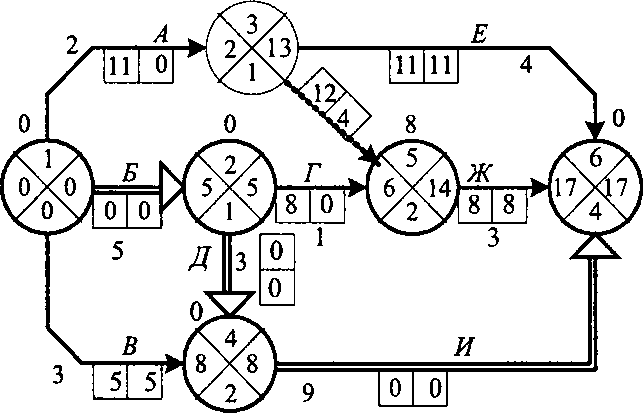

23. Розрахунок сітьового графіку безпосередньо на графіку.

Графічний розрахунок сіткового графіка на відміну від таблич­ного не потребує обов'язкової нумерації події в зростаючому порядку. Оскільки розрахунок сітьового графіка виконують безпосередньо на самому графіку, то події на ньому викреслюють більших розмірів. Кожну подію поділяють на чотири сектори, в які записують суворо визначену інформацію. Розрахунок на графіку також вико­нують у кілька етапів.

Перший етап. Визначення ранніх строків настання події. На викресленому сітьовому графіку проставляють у верхньому секторі кружків номери події, а під стрілкою - тривалість робіт.

Другий етап. Визначають тривалість критичного шляху і роботи, що потрапили на критичний шлях. Тривалість критичного шляху визначають значенням лівого сектора завершальної події сітьового графіка після виконання першого етапу розрахунку.

Третій етап. Корегування сітьового графіка за критерієм "час".

Четвертий етап. Визначення пізніх строків настання подій. Розрахунок виконують ходом справа наліво, тобто від завер­шальної до вихідної події сітьового графіка. Заповнюють праві сектори подій.

П'ятий етап. Визначають повні резерви часу робіт.

Шостий етап. Визначають вільні резерви часу роботи.

Недоліки. Параметри робіт, що записують на графіку, в процесі будівництва часто змінюються. Постійні виправлення швидко роб­лять графік непридатним, через що необхідно його заново перекрес­лювати. Виправлення розрахункових даних на графіку не дає мож­ливості накопичувати результати попередніх розрахунків, набір яких відображає всю динаміку будівництва.

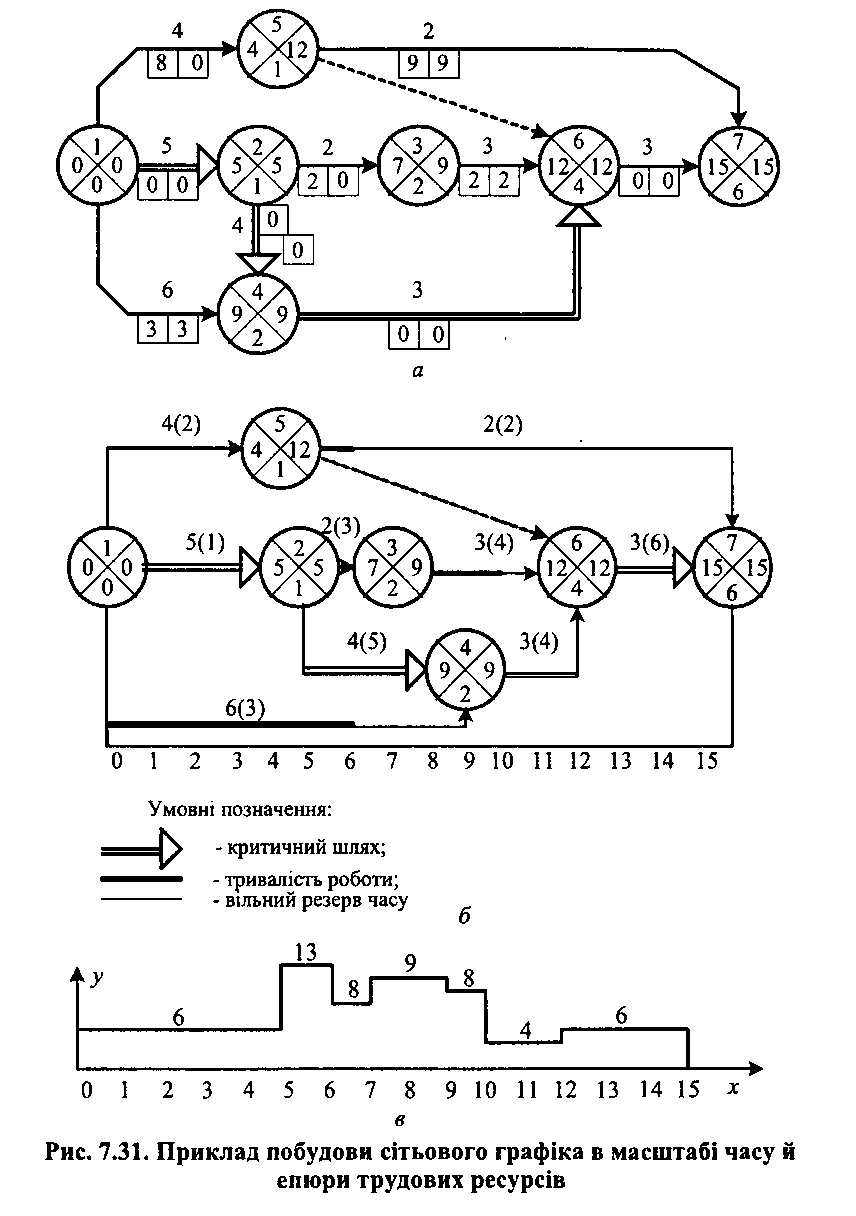

24. Побудова сітьового графіку у масштабі часу.

Зазвичай сітьові графіки будують у вигляді немасштабної моделі. Однак після того, як сітьовий графік розраховано, виникає необхідність у поданні його у формі, зручній для використання на виробництві. Для цих цілей сітьовий графік будують у масштабі часу. Такі графіки мають високу наочність. Вони зручні для контролю ходу виконання робіт і дають змогу швидко знаходити ті роботи, які виконуються в заданий період, визначають їх випередження або відставання і за необхідності дають змогу схва­лити оперативне рішення з перерозподілу існуючих ресурсів.

Сітьовий графік у масштабі часу можна будувати, орієнтую­чись на ранні чи пізні строки настання подій, або на ранні строки початку і на пізні строки закінчення робіт. У тому випадку, коли сітьовий графік у масштабі часу будують за ранніми строками настання подій, величина проекцій на вісь часу стрілки, що з'єднує дві події, дорівнює сумі тривалості відповідної роботи і її вільного резерву часу, а якщо за пізніми строками - сумі тривалості відпо­відної роботи і частини її повного резерву часу, що залишилася після використання повних резервів часу на всіх попередніх ро­ботах.

Перший етап. Розраховують часові параметри сітьового графіка, виконаного без урахування масштабу часу.

Другий етап. Будують сітьовий графік у масштабі часу. Для цього на горизонтальній вісі часу проставляють календарні дати. Потім наносять роботи критичного шляху, решту робіт розмі­щують паралельно з таким розрахунком, щоб роботи не перехре­щувалися.

Для зручності побудови події по вертикалі зміщують. Резуль­тати розрахунку часових параметрів сітьового графіка, виконаного вручну або за допомогою ЕОМ, дають змогу встановити відпо­відність цих параметрів нормативній тривалості або директивному строку.
