Ориентировочные границы применимости той или иной модификации процесса Клауса

Объемная доля Н2S в кислом газе, %

Модификация процесса Клауса

50-100 (см. рис. 7.1,а)

Прямоточная

20-50 (см. рис. 7.1,б)

Разветвленный поток (1/3-2/3)

10-20

Разветвленный поток с предварительным подогревом газа, воздуха или применение воздуха, обогащенного кислородом

<10 (см. рис. 7.1, в)

Рециркуляция серы в виде диоксида серы

<5

Окисление Н2S кислородом на катализаторе

Разнообразие модификаций процесса Клауса обусловлено необходимостью поддержания в реакционной печи температуры выше минимальной температуры 930 0С, так как ниже этой температуры пламя нестабильно, в продуктах реакции появляется кислород, что указывает на низкую скорость протекания реакции. Для газов, содержащих 50 % об. сероводорода и более, необходимая температура в реакционной печи достигается по прямоточной схеме в отличие от газов с низкой концентрацией сероводорода, для которых применяется разветвленная схема. Это связано с тем, что значительная часть теплоты расходуется в первую очередь на нагрев разбавителей - двуоксид углерода и азот. По разветвленной схеме через термическую ступень пропускают 1/3 сероводорода, а 2/3 направляют непосредственно на каталитическую ступень. Таким образом поддерживают соотношение Н2S:SО2 равным 2:1, что требуется по реакциям Клауса.

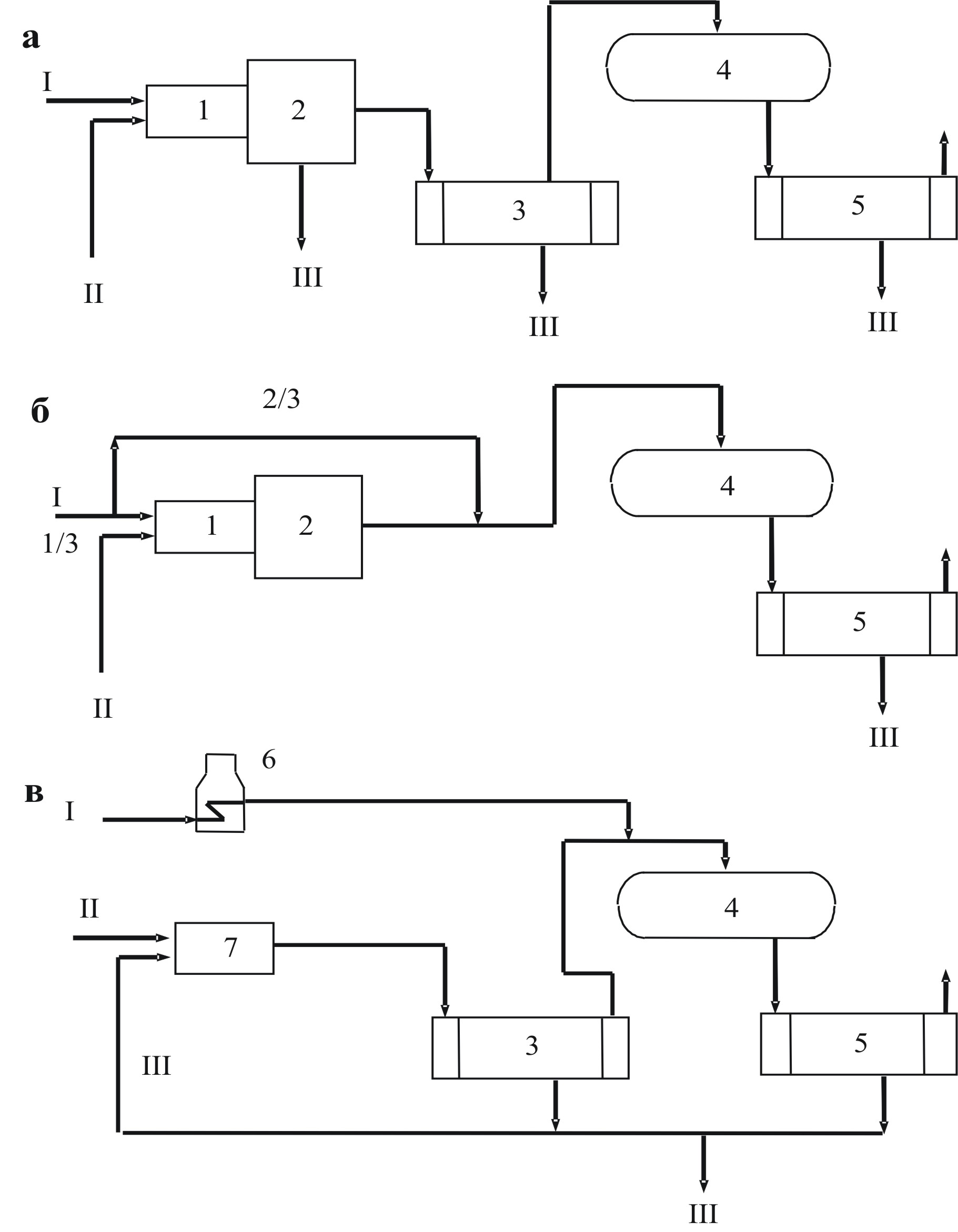

Рис. 7.1. Технологические схемы процесса Клауса в зависимости от содержания сероводорода в кислом газе:

а – прямоточная схема; б – схема с разветвленным потоком 1/3-2/3;

в – схема с рециркуляцией серы;

I – кислый газ; II – воздух; III – сера;

1 – печь-реактор; 2 – теплообменник; 3,5 – конденсатор серы; 4 – конвертор; 6 – подогреватель газа; 7 – печь для сжигания серы в двуоксид серы

Принципиальная технологическая схема промышленной установки Клауса с разветвленным потоком сероводорода и двумя конверторами приведена на рис. 7.2. Теплота, выделяющаяся при реакции в печи 3, используется для генерации водяного пара высокого давления III, а при конденсации паров серы – для генерации водяного пара низкого давления IX.

В табл. 7.3 приведены основные параметры технологического режима работы установки Клауса. Следует отметить, что температура серы, выходящей из конденсаторов 12, 13, 15, составляет 130-150 0С, хотя сера и конденсируется при 188 0С. Это связано с тем, что в интервале температур от 188 до 160 0С образуются молекулы серы с длинной цепью и высокой вязкостью, поэтому спуск серы из конденсаторов оказывается невозможным. При температуре 150 0С и ниже жидкая сера, температура плавления которой в зависимости от формы составляет 106,8-119,3 0С, обладает значительно меньшей вязкостью.
