Вопрос14.Линейные искажения группового сигнала в мсп с чрк. Условия отсутствия линейных искажений.

Причиной появления линейных искажений группового сигнала в МСП с ЧРК является невыполнение двух условий: постоянство амплитудно-частотной и линейность фазо-частотной характеристик группового тракта в полосе частот группового сигнала, т.е

n=0,1,2..

Идеальные характеристики Реальные характеристики

Обычно эти искажения в отдельных каналах невелики, т. к. при широкополосном групповом тракте в пределах узкой полосы частот канала АЧХ канала практически постоянно, а ФЧХ линейно. Линейные искажения в МСП с ЧРК не приводят к межканальным помехам. Меры борьбы с ЛИ – это коррекция АЧХ и ФЧХ с помощью амплитудных и фазовых корректоров.

Вопрос15.Нелинейные искажения группового сигнала в мсп с чрк. Меры борьбы с нелинейными искажениями.

Причиной появления нелинейных искажений группового сигнала связано с тем, что амплитудная характеристика группового тракта, есть зависимость

, которая отклоняется от линейной.

Если сигналы пере­даются по всем каналам системы, то продукты нелинейных искажений соз­дают помехи во всем диапазоне частот группового тракта.

Таким образом, нелинейные искажения многоканального сигнала в МСП с ЧРК приводят к межканальным помехам. Следовательно, чтобы уменьшить НИ многоканального сигнала ставят ограничитель амплитуд на вход каждого канала, т.к. использование ОА в групповом тракте не позволяет избавиться от НИ. ОА является не линейным элементом и на его выходе появляются дополнительные составляющие сигнала(гармонические и комбинационные состовляющие).

В качестве примера рассмотрим систему передач К-60П.

Влияние комбинационных составляющих Влияние комбинационных составляющих

на i-й канал . на полосу частот в целом.

НИ большой мощности опасны при распадении на комбинационные составляющие. НИ имеют большую мощность и широкий спектр, они являются наиболее опасными. Всегда найдется комбинационный продукт, который попадет в нашу полосу.

Вопрос16.Поясните на примере структурной схемы сущность метода построения мсп с врк. Отметьте особенности метода.

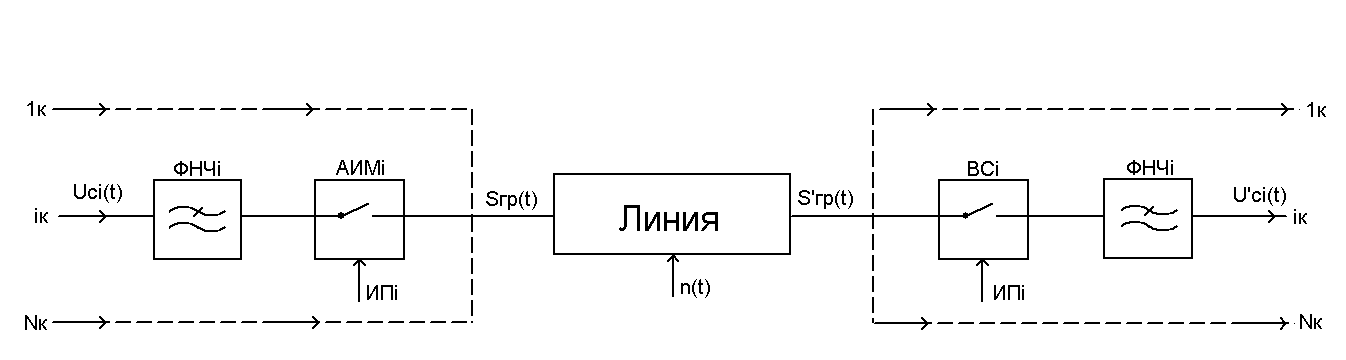

Структурная схема МСП с ВРК имеет вид

АИМ - амплитудно-импульсный модулятор

ВС – временной селектор

ИП – импульсная последовательность

Спектр АИМ в одном канале.

ФНЧ пропускает только одну боковую диапазоне частот ,которая соответствует речевому сигналу. Нижняя боковая полоса(НБП) и верхняя боковая полоса(ВБП) не проходят, они вырезаются фильтром.

Канальные сигналы в МСП с ВРК ортогональны.

Основное требование - синхронность и синфазность работы ключей на концах цепей. Система яв­ляется импульсной.

Выбор частоты дискретизации осуществляется в соответствии с т. Котельникова как , где – верхняя граничная частота спектра сигнала.

- защитный интервал
