Передающая коа систем ж/д ат
КОА применяется в системах ЖАТС для передачи информации сигнала в РЦ, а так же в системах диспетчерских централизаций, ДК, системах телеуправлениях, АЛС, и др. современных микропроцессорных системах где есть каналы передачи.
КОА РЦ
РЦ имеют для передачи информации различные типы сигналов: непрерывный, сигнал (без модуляции), более современный РЦ имеют более сложные сигналы в виде кодов для передачи которых используют различные манипуляции непрерывного сигнала, применяется и сигнал с амплитудной модуляцией, где информацию несет модулирующий сигнал. Наибольшее распространение получили числовые коды, (код имеет 1,2 или 3 импульса).
Коды получаются с помощью релейных схем.
ТР – управляется от КПТ (кодового путевого трансмитера).
Такой код за счет АМ имеет низкую помехозащищенность, поэтому более современные системы АБ и АЛСН имеют частотную или фазовую манипуляцию сигналов.
Одним из основных направлений в развитие РЦ было создание ТРЦ. Создание ТРЦ стало возможно при развитие полупроводниковой техники.
Расчет ТРЦ
Особенности трц
Главной особенностью является возможность работы РЦ без применения ИС (бесстыковые РЦ) для этого каждая РЦ получает питание на частоте отличной от частоты питания смежных РЦ. Поэтому между ними нет влияния.
Отсутствие ИС является очень важным т.к. они мало надежные, нет необходимости ДТ.
ТРЦ имеют более высокую надежность т.к вместо реле, полупроводниковые элементы, большой срок службы, более высокая помехозащищенность (за счет боле современных способов модуляции и обработки сигналов).
Сигналы, применяемые в трц
В ТРЦ используется АМ сигнал, т.е. импульсная несущая частота (тональная) и частота модуляции (8-12 Гц).
Значение несущей частоты в ТРЦ выбирается так, что бы она не совпала с частотой гармоники тягового тока.
Гармоники тягового тока при тяге постоянного тока согласно ряду Фурье (см. ЭПУ) имеют гармоники кратные 50.
Например, генератор импульсной частоты f8 и f9, которые равны 425 и 375 Гц.
f8 – это номер ближайшей гармонике к которой находится наша частота.
Значение модулирующей частоты выбрана 8 (12) Гц при таком условии боковые частоты fнес ±fмод находятся также между гармониками тягового тока.
Особенности построения аппаратуры трц
Рассмотрим генераторы ТРЦ.
В ТРЦ ранее широко использовались для получения несущей частоты LC – генераторы, выполненные по трансформаторной схеме, а генератор модулирующей частоты выполнен по схеме мультивибратора.

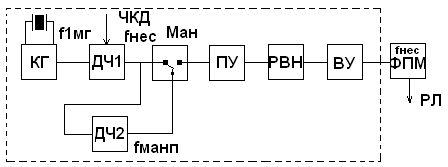

Мультивибратор – генератор прямоугольных импульсов. Однако, недостатком такого способа построения аппаратуры является значительный уход частоты при изменение температуры окружающей среды. Поэтому сейчас используется кварцевая стабилизация частоты. Но выполнить кварц на такие низкие частоты (475Гц) сложно, т.к. он должен быть очень большим. Поэтому передающая аппаратура имеет кварцевый генератор, работающий на частоте 1 МГц.
КГ – кварцевый генератор
ДЧ – делитель частоты
Ман – манипулятор
ПУ – предварительный усилитель
РВН – регулятор выходного напряжения
ВУ – выходной усилитель
ФПМ – фильтр путевой модернизированный
РЛ – рельсовая линия
Для изменения коэф. деления служат перемычки, т.е. с помощью внешних соединений частоту можно разделить в различное кол-во раз, чтобы получить любое значение частоты.
ФПМ ставится для ограничения спектра предаваемого сигнала. Этот фильтр имеет полосу пропускания достаточно узкую, что бы прошла fнес и 2-е боковых частоты.
В линию сигнал идет амплитудно-модулированный.
При передачи информации в устройствах СЦБ необходимо исключить возможность перехода одной команды в другую, частоты в др. и т.д.
Для обеспечения безопасности с целью исключения передачи несущей несоответствие данной аппаратуре (из-за неисправности) используется ФПМ на выходе.
Современные системы ЖАТ (МПУ) используют более помехозащищенные способы модуляции и манипуляции.
