Детекторы ару

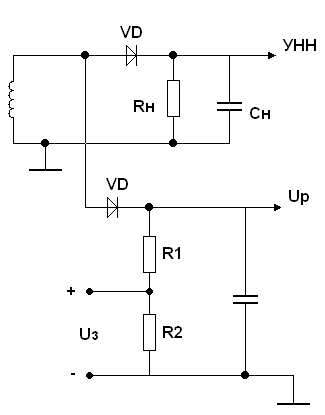

Детектор АРУ предназначен для преобразования АМ колебаний, полученных с выхода ПЧ, колебаний низкой частоты, среднее значение которых выделяется фильтром АРУ пропорциональных амплитуде колебаний несущей частоты. В качестве схемы применяется те же схемы, что и для детектирования сигналов рассмотренных ранее. Наиболее часто используется отдельный детектор для АРУ:

За счет наличия напряжения Uз (задержки), которое подается на VD АРУ, он закрыт и на его выходе отсутствует регулирующее напряжение. АРУ не работает и коэффициент усиления будет максимальным. В качестве VD может использоваться транзистор, работающий в режиме класса «В».

Фильтры ару

Для фильтров используется только однозвенные RC фильтры.

Регулирующее напряжение на выходе фильтра должно успевать за быстрым изменением уровня сигнала на выходе приемника. Это требование определяет максимально допустимое значение постоянной времени фильтра.

Электронные регуляторы

Они изменяют коэффициент усиления. Показателем эффективности работы является глубина регулировки – отношение максимального усиления к минимальному.

.

Существует несколько схем регуляторов:

- с применением транзисторов(активные);

- за счет изменения коэф. передачи делителя (пассивные).

Наиболее распространены ЭР на триодах, у которых коэф. усиления каскада изменяется за счет режима работы. Регулировочное напряжение воздействует на управляющий электрод, причем при увеличении сигнала на выходе усилительный каскад всегда запирается.

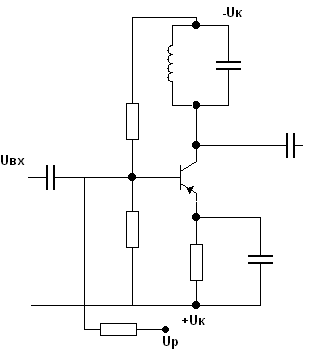

Рассмотрим схему ЭР в качестве которой используется 1-н из каскадов приемника:

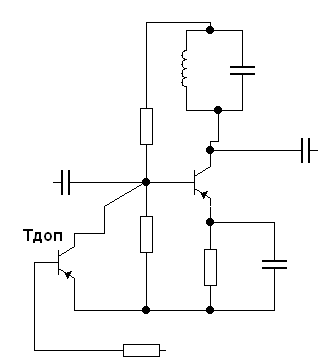

Для получения большей глубины АРУ применяют дополнительный транзистор, который усиливает напряжение Uр, тогда схема имеет вид:

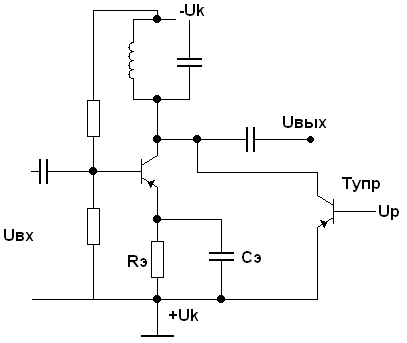

При увеличении напряжения на входе и выходе на базу подается Uр(-), триод открывается и сопротивление уменьшается . Иногда транзисторы используются в АРУ в качестве изменяемого сопротивления нагрузки (схема имеет вид):

Электронные регуляторы с применением делителя

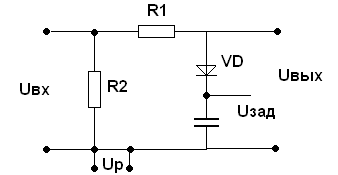

В делители коэф. передачи зависит от отношения сопротивлений плеч. Коэф. передачи может быть от «1» до «0». В ЭР в качестве сопротивление плеч используется 1-о активное, другое – диод. В зависимости от места включения диода бывают делители параллельного и последовательного типа . Часто используется регулятор параллельного типа, когда диод включается параллельно. Для реализации АРУ с задержкой последовательно с ним включается напряжение задержки. Для подачи напряжения используется Uр. При малых Uвх<Uз, диод закрыт и коэф. передачи будет максимальным.

При увеличении Uр диод открывается, сопротивление уменьшается, коэф. передачи уменьшается.

Апч (автоподстройка частоты)

Т.к идет изменение частот передатчиков и гетеродинов приемников за счет нестабильности, всегда есть необходимость подстройки частоты местного генератора. Существует 2-а вида ПЧ: частотная, фазовая.

Принцип действия этих систем примерно одинаков, т.е за счет возникновения сигналов согласования изменять частоту местного генератора с помощью регулирующего элемента. В качестве схемы сравнения используется дискриминаторы (частотные или фазовые детекторы). На выходе которых, при уходе частоты или фазы возникает сигнал изменяющий частоту местного генератора, что бы сигнал согласования свести к «0».
